C接口和CS接口，两者的螺纹均为1英寸32牙，直径为1英寸，不同是镜头距CCD靶面的间隔差异，即后法兰焦距。C接口安装座从基准面到图像传感器靶面的距离为17.526毫米，CS式距图像传感器靶面的距离为12.5毫米，比C接口少了一个约5mm的接圈（延长管长度）。别小瞧这一个接圈，假如没有它，C接口镜头与CS接口的摄像头就不能正常聚焦，图像变得模糊不清。
在安装镜头前，先看一看摄像头和镜头是不是统一种接口方法，如果不是，就必要按照详细环境增减接圈。有的摄像头不需要接圈，而回收后像调理环（如松下的产品），调理时，用螺丝刀拧松调理环上的螺丝，动弹调理环，此时CCD靶面会相对安装基座向后（前）移动，也起到接圈的作用。其它（如SONY，JVC）回收的方法相同后像调理环，它的牢靠螺丝一样平常在摄像头的侧面，拧松后，调理顶端的一个齿轮，也可以使图像清楚而不需要加减接圈。而大部分的工业产品，都是使用5mm的接圈进行转换的。
CS接口的镜头只能匹配CS接口的摄像机，但是C接口的镜头除了可以匹配C接口的镜头外还可通过加一个5mm的C转CS接圈来匹配CS接口的摄像机。

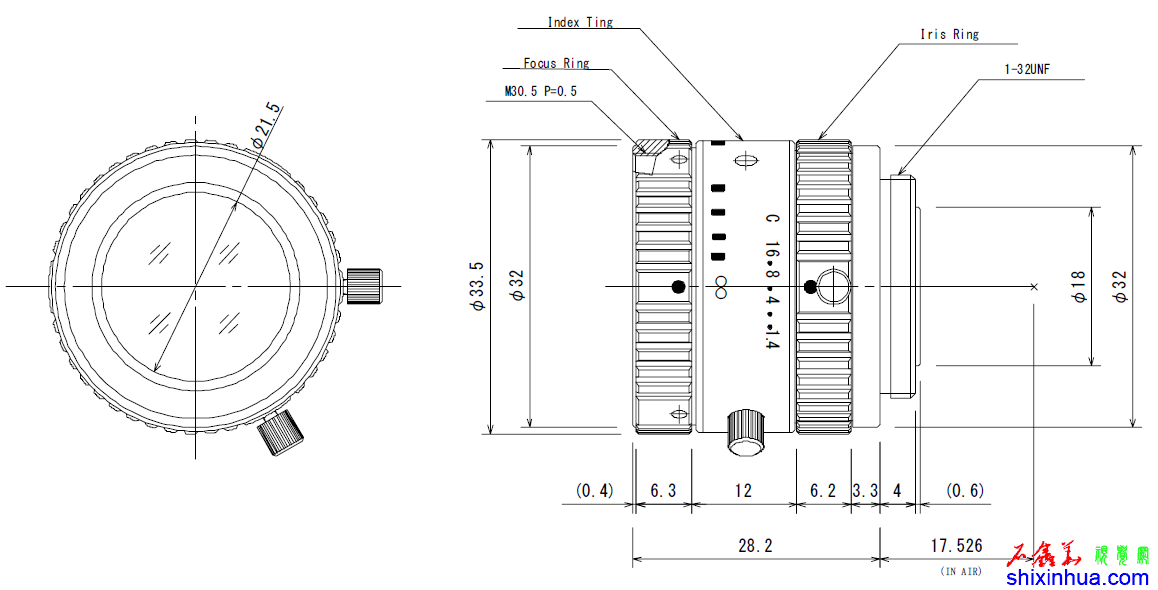

C接口
C接口镜头

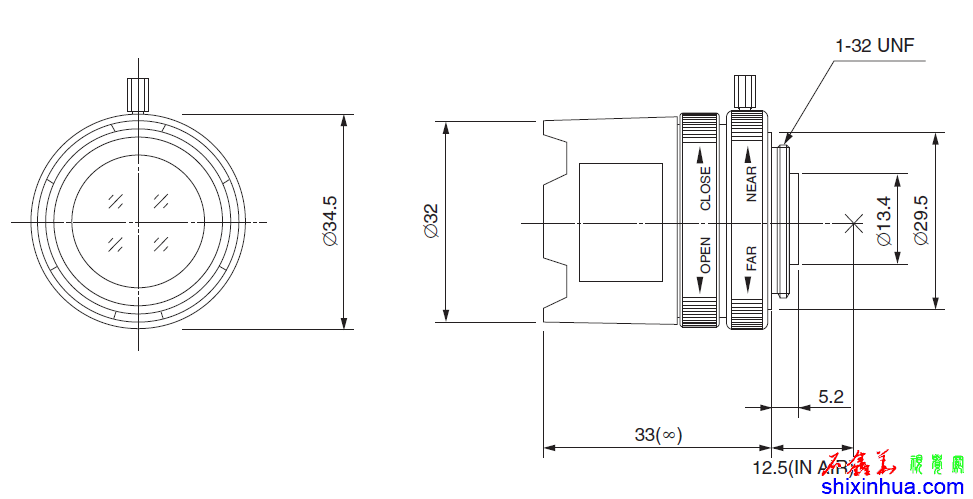

CS接口
CS接口镜头
|
|
