LabVIEW图像处理-五金件毛刺检测
本机器视觉解决方案，可以检测五金件、金属加工件、塑料件等有无毛刺及毛刺大小检测。
基于LabVIEW2013 SP1版开发，包含软件。硬件需要根据具体的检测项目选择使用不同的工业相机、工业镜头与机器视觉光源。

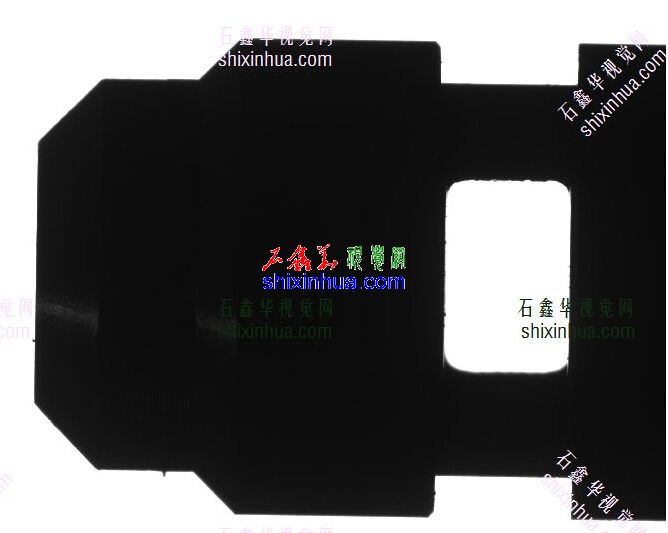

被侧五金件

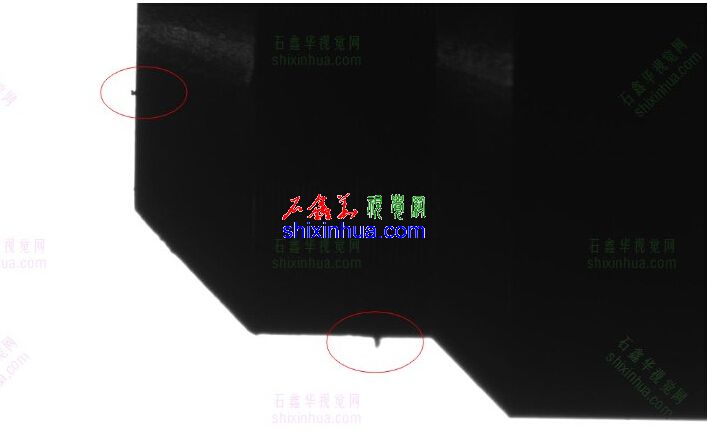

被侧五金件毛刺特写

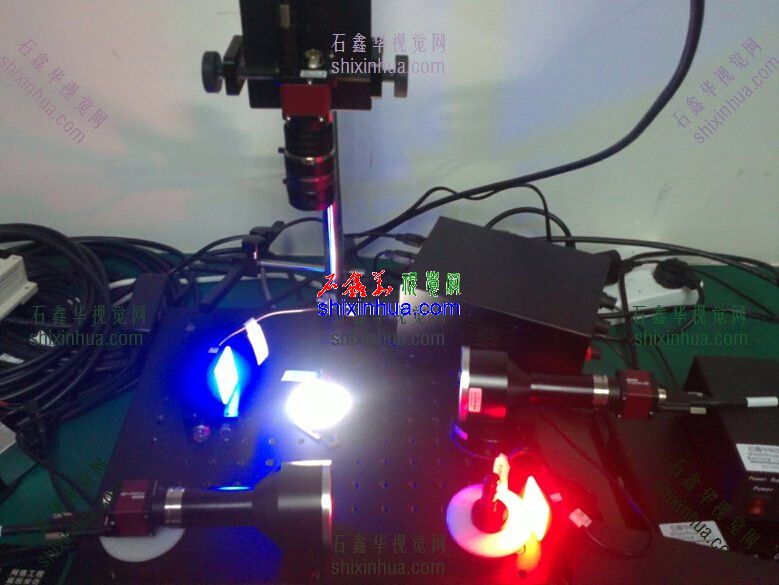

针对五金件包含硬件工业相机：AVT Guppy Pro F-503B，3个。500万像素1394B接口CMOS工业相机。如需要进行高速测量，可以使用进口CCD工业相机。
工业镜头：Computar M5018-MP2，1个，用于顶部窗口毛刺拍摄；XF-5MDT0.3X110，2个，用于柱面窗口拍摄。使用远心镜头可以有效解决景深与畸
变问题。
机器视觉光源：面光源-2727-R。照明用机器视觉背光源，可以有效的将毛刺表现出来。
光源控制器：模拟控制器-2460-4CH。4通道模拟控制器。
延长管：40mm。8个5mm独立接圈，可更换延长管长度，以适应不同大小的被测对象。
IO卡：三进三出串口通信IO卡。提供三路信号输入、三路信号输出。通常来讲，只需要使用一路输入（本项目中相机带触发输入，不需要使用IO卡
的输入功能），2路输出即可。每秒4、5个检测产品速度没压力。
针对五金件检测包含软件方向判断软件，可以使用配置应用软件，也可以提供LabVIEW的软件源代码。
![U8LG`GX~$(QL8N4]M3}$V.jpg](data/attachment/forum/201408/13/114401jnij2b2b11d5jyyj.jpg "U8LG`GX~$(QL8N4]M3}$V.jpg")

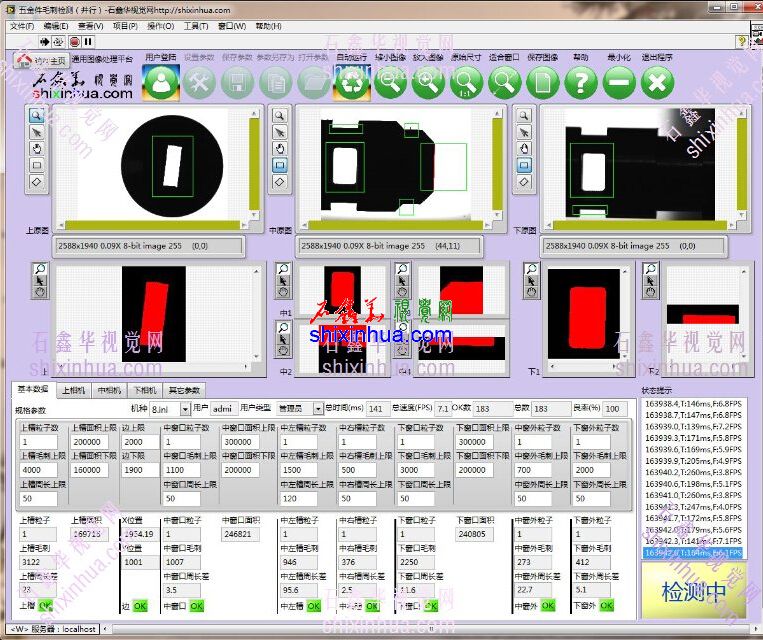

LabVIEW图像处理-五金件毛刺检测软件界面
