[原创] IMAQ ReadFile读彩色图像返回黑白图像IMAQ ReadFile2读彩色图像则返回彩色图像

[复制链接]
  • TA的每日心情
    奋斗
    11 小时前
  • 签到天数: 2554 天

    连续签到: 6 天

    [LV.Master]2000FPS

    发表于 2022-6-9 14:54:09 | 显示全部楼层 |阅读模式

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
    IMAQ ReadFile读彩色图像返回黑白图像IMAQ ReadFile2读彩色图像则返回彩色图像


    在群里看到有个人聊了个问题。使用IMAQ ReadFile函数读取读取文件时,缓存图像类型设置为灰度。当加载彩色图像,则强制转换为黑白图像。而使用IMAQ ReadFile 2函数时,同样使用灰度图像缓存,加载彩色图像时,则会输出彩色图像,而不强制转换为灰度图像。这个是为什么呢?

    解答:这个要参看一下IMAQ ReadFile和IMAQ ReadFile2函数的帮助文档。在ReadFile2函数中,有一个参数控件,使用文件路径图像类型Use File Path Image Type Uses the same type of file as File Path. If true, Image Out is the same as File Path.这个参数默认是真值,也就是会使用文件的图像类型,当加载彩色图像时,则输出彩色图像,加载黑白图像时,则输出黑白图像。当这个值为假时,则使用创建的图像缓存类型。如果创建的是彩色缓存,那么加载灰度图像也是彩色图像。

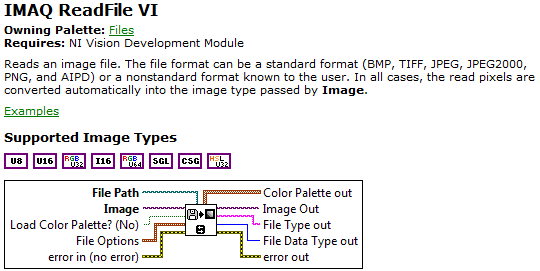

    IMAQ ReadFile

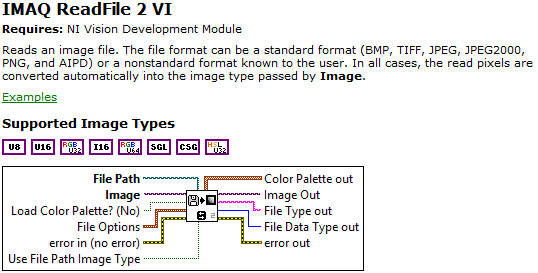

    IMAQ ReadFile 2-多了Use File Path Image Type参数

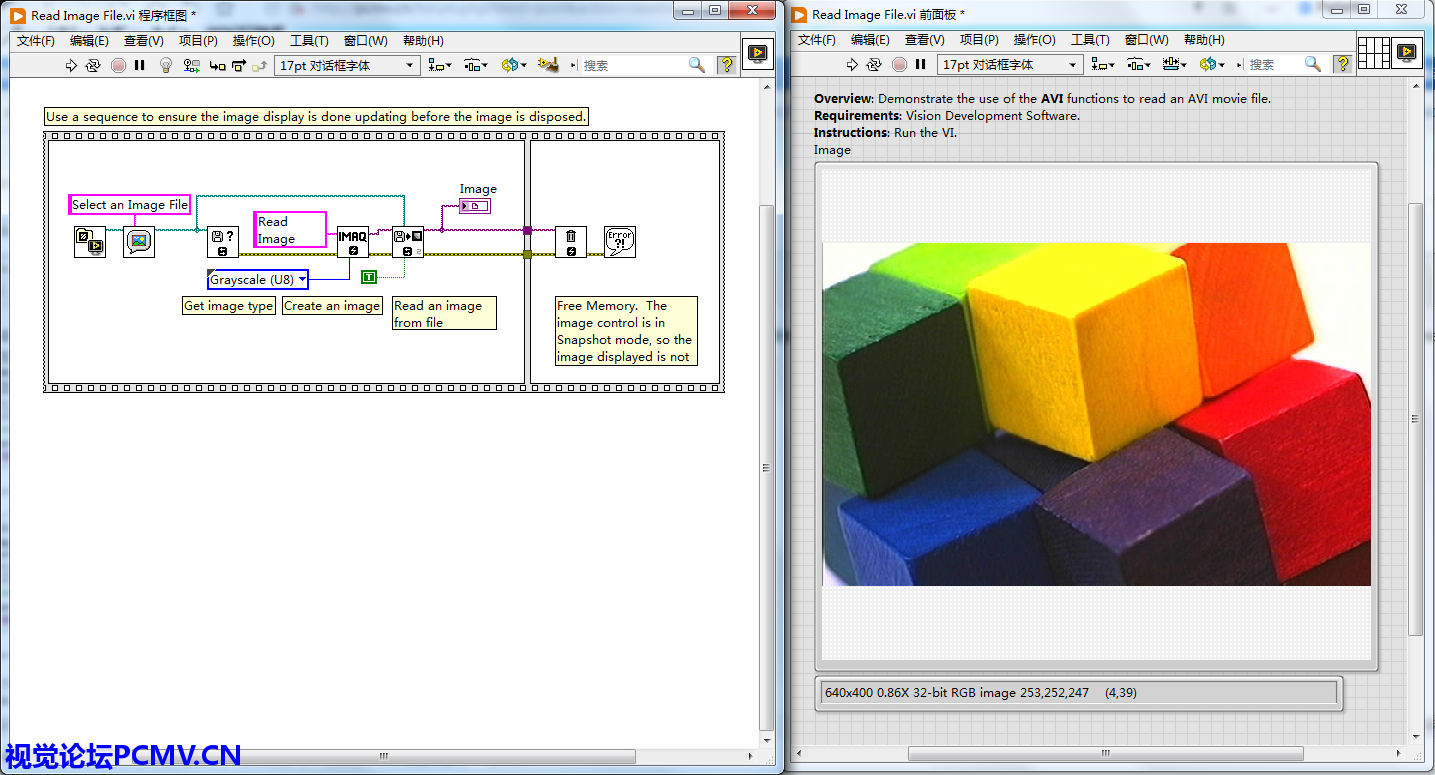

    IMAQ ReadFile 2-灰度缓存-Use File Path Image Type:T-加载彩色图像,输出彩色图像

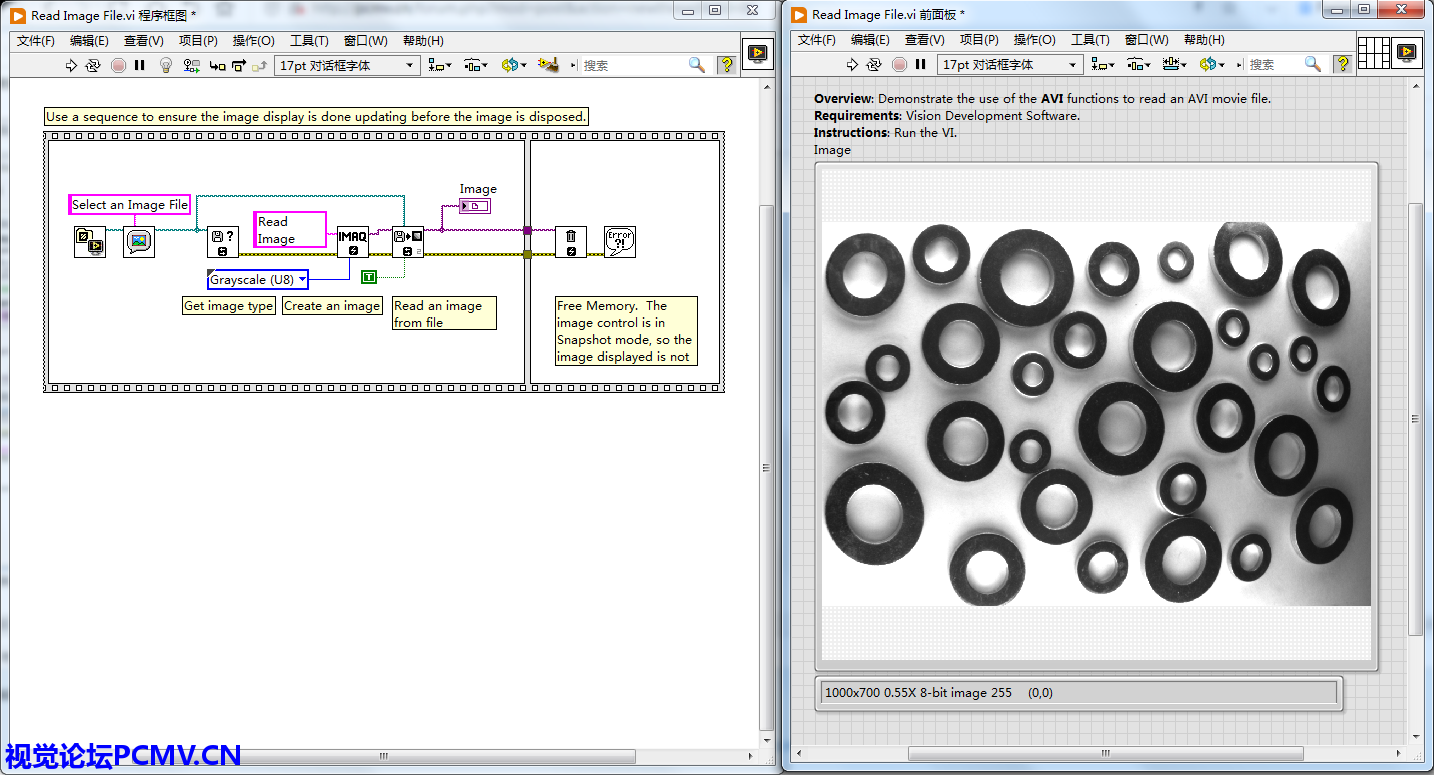

    IMAQ ReadFile 2-灰度缓存-Use File Path Image Type:T-加载灰度图像,输出灰度图像

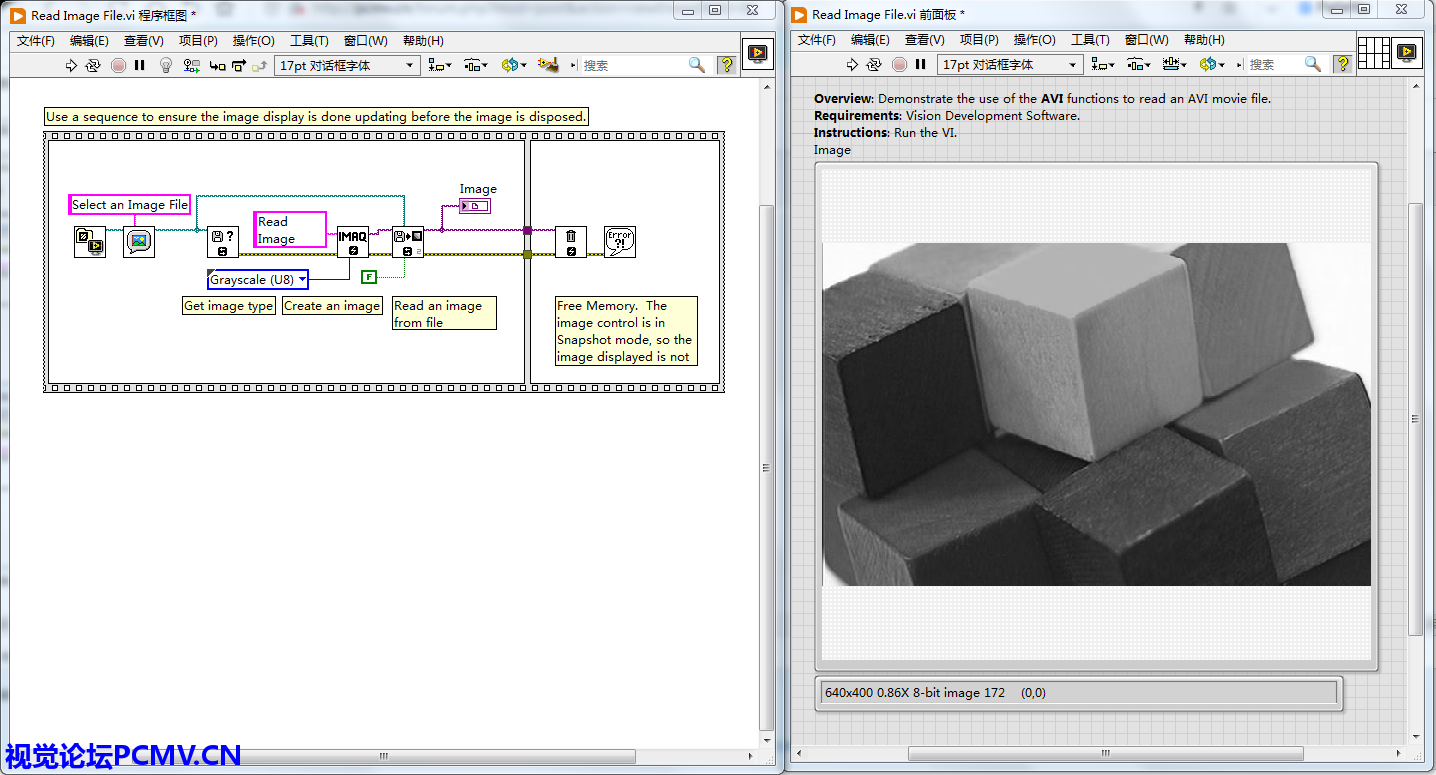

    IMAQ ReadFile 2-灰度缓存-Use File Path Image Type:F-加载彩色图像,输出灰度图像

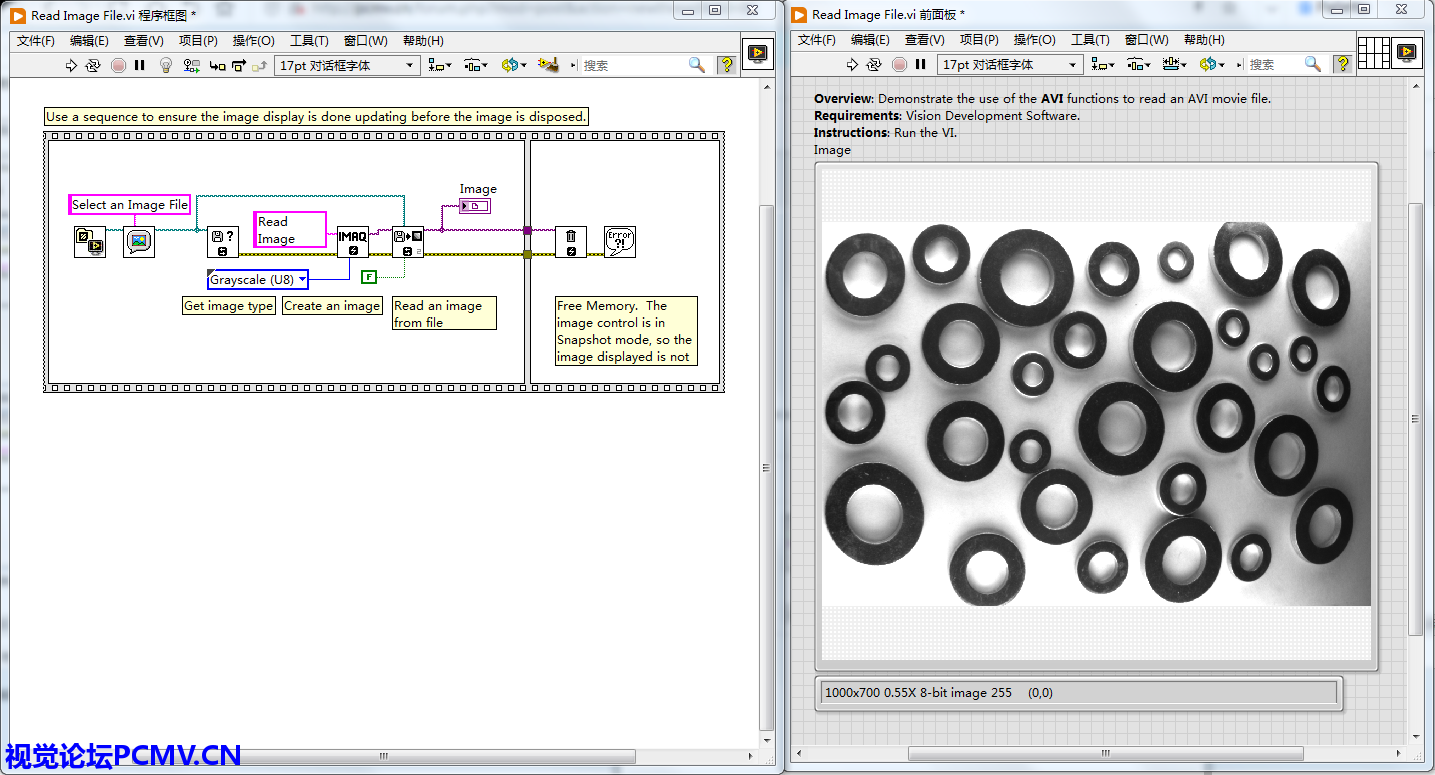

    IMAQ ReadFile 2-灰度缓存-Use File Path Image Type:F-加载灰度图像,输出灰度图像
    IMAQ ReadFile 2-彩色缓存-Use File Path Image Type:T-加载彩色图像,输出彩色图像
    IMAQ ReadFile 2-彩色缓存-Use File Path Image Type:T-加载灰度图像,输出灰度图像
    当使用文件路径图像类型为真时,是以图像类型为准进行输出的。
    IMAQ ReadFile 2-彩色缓存-Use File Path Image Type:F-加载彩色图像,输出彩色图像
    IMAQ ReadFile 2-彩色缓存-Use File Path Image Type:F-加载灰度图像,输出彩色图像(是由灰度图像转换为彩色,效果上还是灰度,但是颜色类型已经是RGB彩色了)
    IMAQ ReadFile-灰度缓存--加载彩色图像,输出灰度图像
    IMAQ ReadFile-灰度缓存--加载灰色图像,输出灰度图像
    IMAQ ReadFile-彩色缓存--加载彩色图像,输出彩色图像
    IMAQ ReadFile-彩色缓存--加载灰度图像,输出彩色图像
    IMAQ ReadFile则是根据创建的缓存类型来决定输出的图像类型。
