Vision Acquisition CalculateFPS这个VI其实是NI Vision中自带的，但是在函数面板中是找不到的，其真实路径在
..\National Instruments\LabVIEW 2012\vi.lib\vision\driver\Vision Acquisition Express Utility VIs.llb\Vision Acquisition CalculateFPS.vi。
从函数路径看，这个函数需要安装了VAS视觉采集软件之后才会有。如果仅仅安装Vision是不会有此函数的。当然也可以从下面的附件中下载：

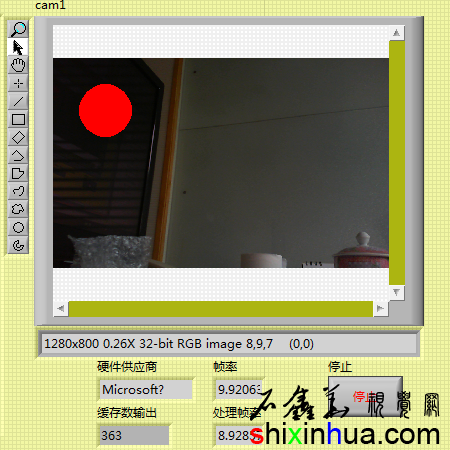

NI Vision 帧率计算前面板
通过此方法，即可计算出相机的采集速度。

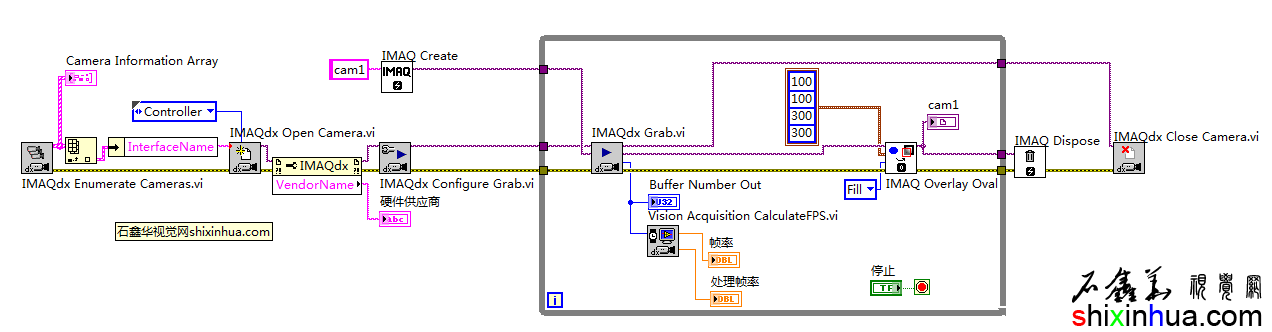

采集函数需要使用IMAQdx中的Grab这样才能输出缓存数。当然，如果其它的第三方DLL调用的函数有类似的输出，也可以使用此函数。
内部函数查看，其实就是一个计数与计时，然后用总数除时间周期，得到帧率，很简单。
旧版的帧率计算函数：百度网盘：
新版的帧率计算，使用IMAQdx计算性能效果更好，解决采集速度和处理速度差一帧问题，好像在IMAQdx面板中已经直接显示出来了；如果没显示，则一般在C:\Program Files (x86)（64位去掉括号）\National Instruments\LabVIEW 2017（版本号）\vi.lib\vision\Calculate Frames per Second.vi，也可以下载本例子，2017版
|
|
