LabVIEW Vision图像处理开发宝典-第四章 图像处理实例-第三节 模式匹配

3.1 视觉助手生成脚本

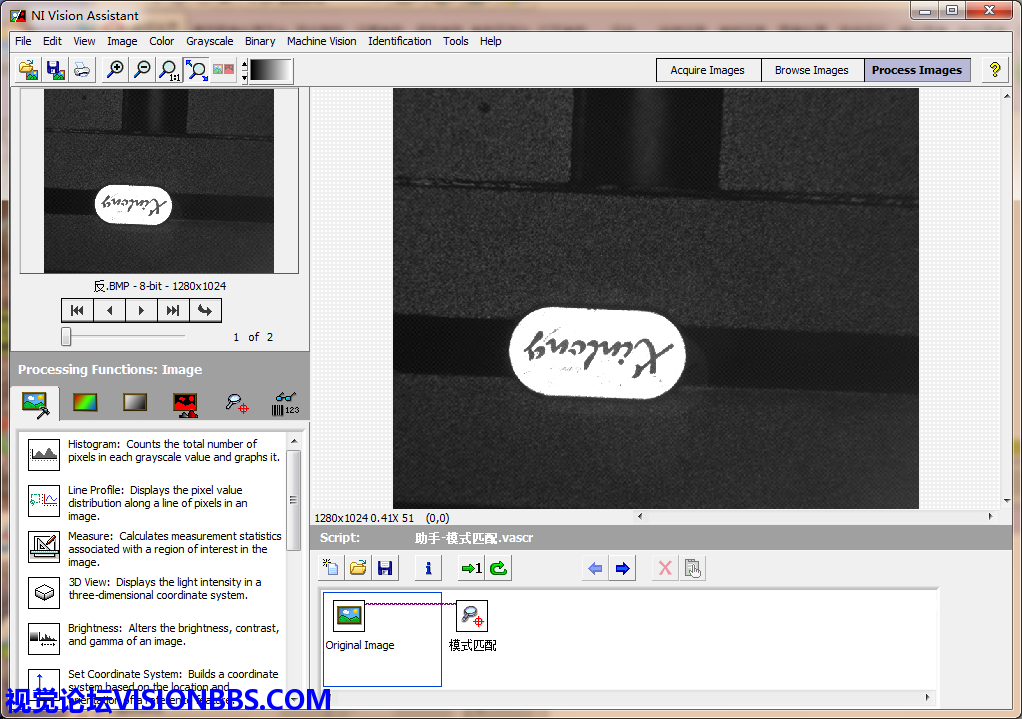

图1 视觉助手模式匹配脚本

图1 视觉助手模式匹配脚本

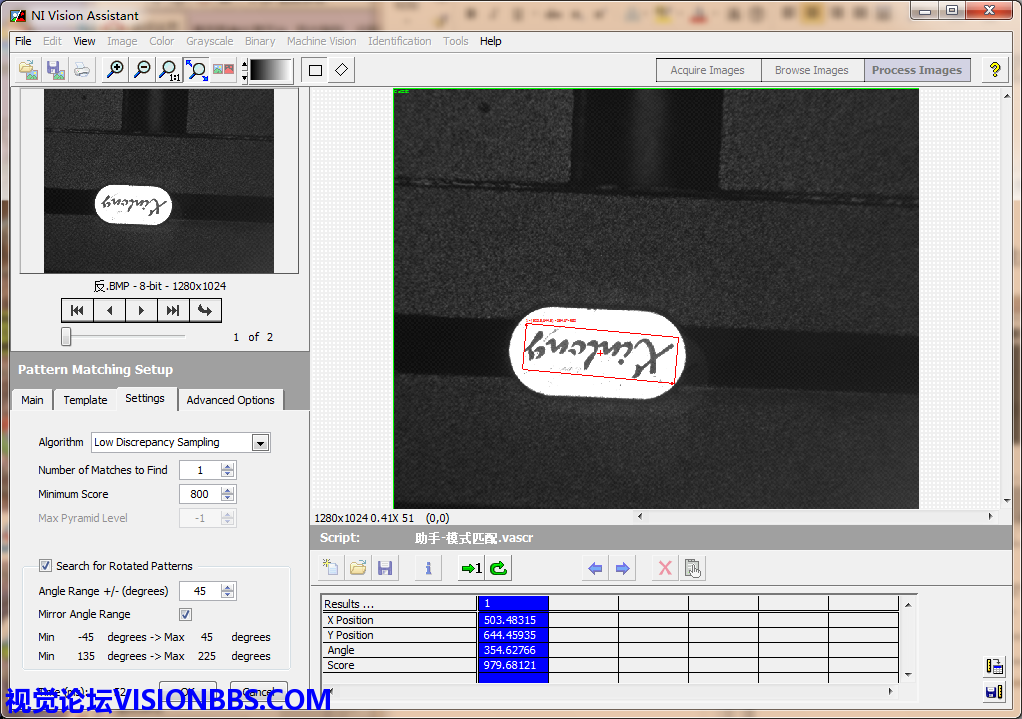

图2 模式匹配设置

图2 模式匹配设置

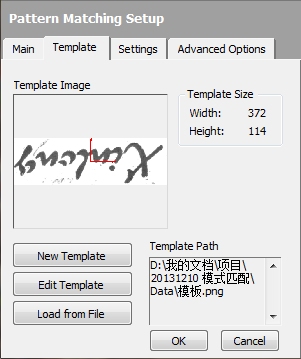

图3 模式匹配模板

图3 模式匹配模板

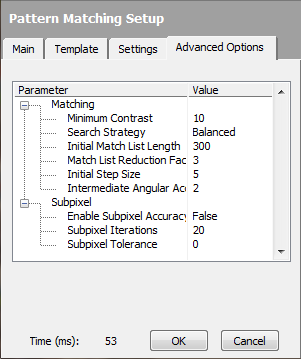

图4 模式匹配高级选项

图4 模式匹配高级选项

以上这些内容就是由视觉助手生成的脚本。其中的模板，是调用了NI Vision Template Editor编辑的，具体的使用方法，以及模式匹配各参数的具体使用，请参考《基于Vision Assistant的图像处理实用教程》。

在上面的图中可能会有一些不同，在视觉助手2012版中，模式匹配只有三个选项卡，没有高级选项这个选项卡，而在2013中则多了一个高级选项。同时模板中的匹配偏移量，在2013版中已经不存在了。在设置选项卡中，2013版的则多了算法Algorithm。这是NI对模式匹配算子的改善，效果只会更好。

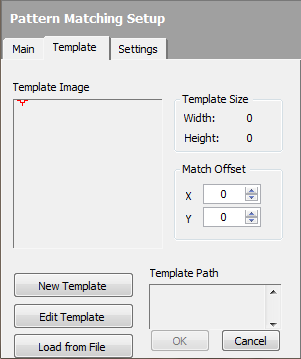

图5 视觉助手2012版模式匹配-模板

图5 视觉助手2012版模式匹配-模板

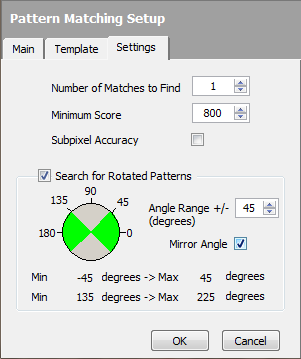

图6 视觉助手2012板模式匹配-设置

图6 视觉助手2012板模式匹配-设置
