LabVIEW Vision图像处理开发宝典-第四章 图像处理实例-第一节 尺寸测量
1.1 视觉助手生成脚本

在前面的内容中，使用的例子就是尺寸测量。在这个尺寸测量中，共有三个独立的ROI区域可以用来测量三个不同的尺寸。下面我们看一下具体的尺寸测量函数的实现。

首先，我们使用视觉助手，生成一个测量尺寸的脚本，如下图所示：

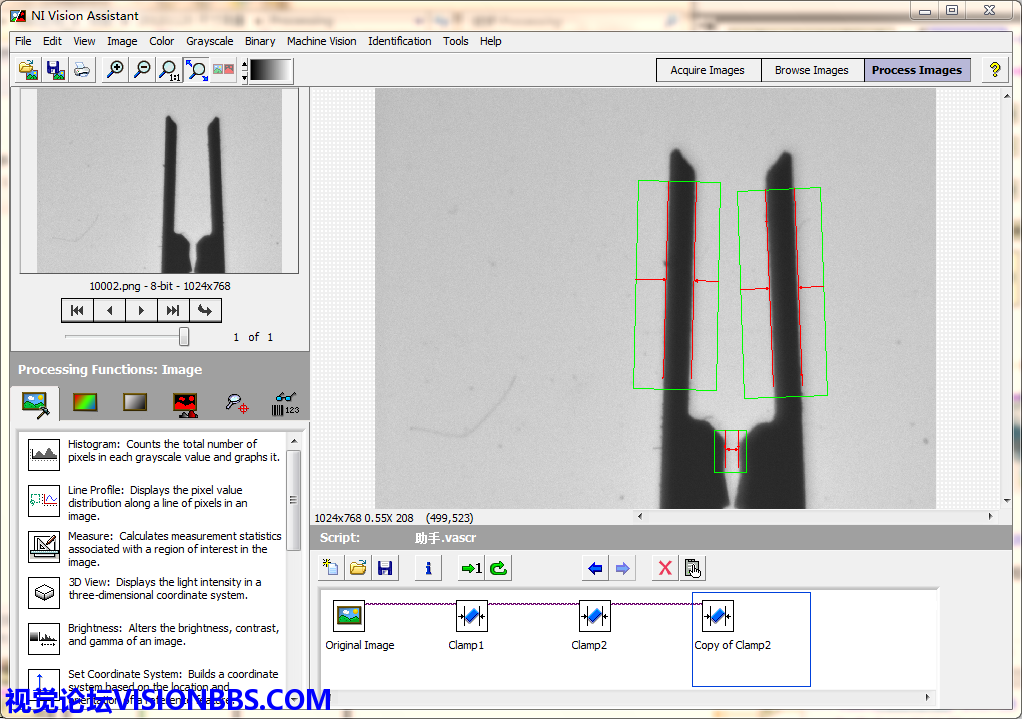

图1 视觉助手生成的脚本

图1 视觉助手生成的脚本

本尺寸测量相对比较简单，只有三个尺寸测量。其中Clamp1、Clamp2是由外向里的测量，而Clamp3则是由里向外的测量。

图2 Clamp1和Clapm2参数设置

图2Clamp1和Clapm2参数设置

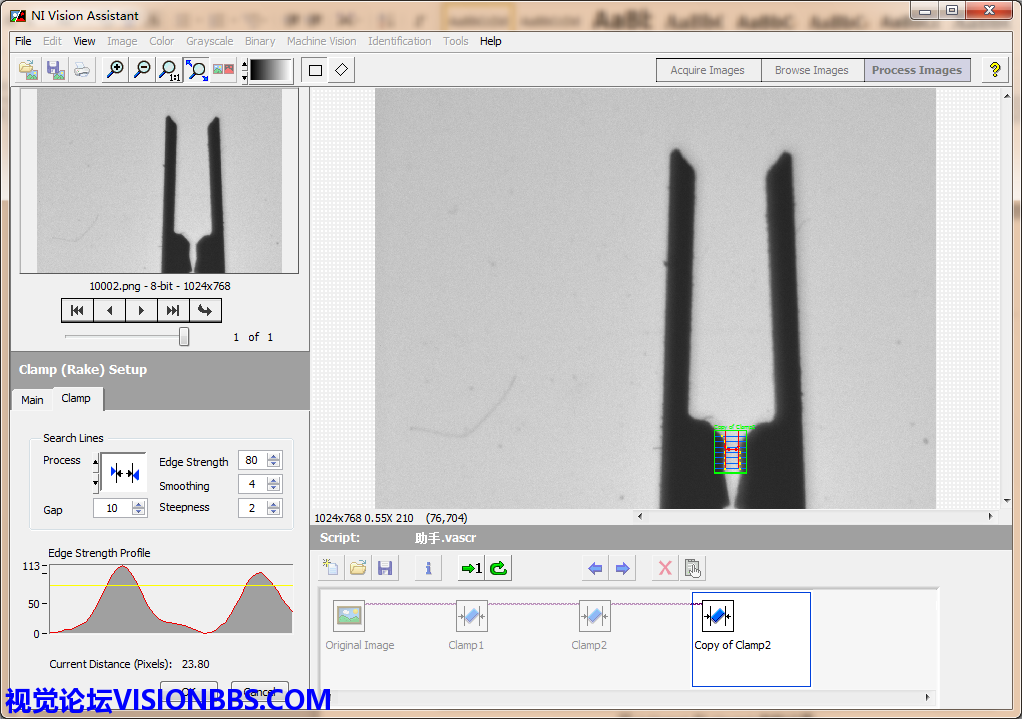

图3 Clamp3参数设置

图3Clamp3参数设置

生成了脚本后，由脚本直接生成VI函数，在这里生成VI时，因为三个尺寸测量的数据没有依赖关系，因此可以使用并行，在生成脚本时，勾选优化并行执行代码。具体的代码生成，以及视觉助手使用教程，请订阅《基于Vision Assistant的图像处理实用教程》。
