那天有人问我，LabVIEW如何保存浮点型图像？因为我们常用的基本都是U8类型的图像，连U16、I16之类的都很少用到，更别说浮点型了。这个在我的印象中，好像只有复数CSG和单精度浮点型图像SGL这种图像类型是浮点型的，而且是在LabVIEW环境中可以看到有支持相应的图像类型的功能：
如何保存浮点
问的如何保存浮点型图像
浮点类型
LabVIEW+NI VISION环境支持的浮点类型有单精度SGL的灰度以及CSG的复数图像。
但是我们查看Read File和Write File函数可以知道，Read File函数可以读SGL、CSG等类型的图像，只是不知道这个如果读了浮点型图像，到底是不是用浮点型来表示，还是直接截取整数部分来显示，也不是很清楚，因为我手上连一张所谓的浮点型图像都没有，没有办法测试。

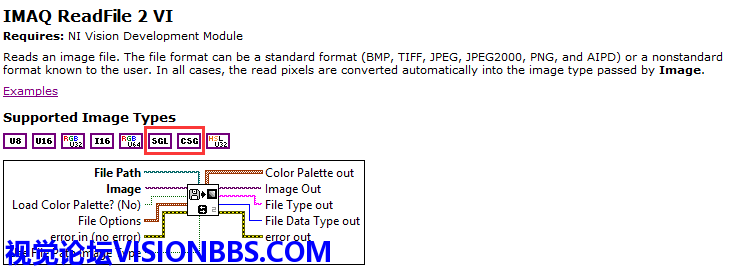

Read File
读取文件上有写SGL和CSG类型的图像
读取文件功能函数

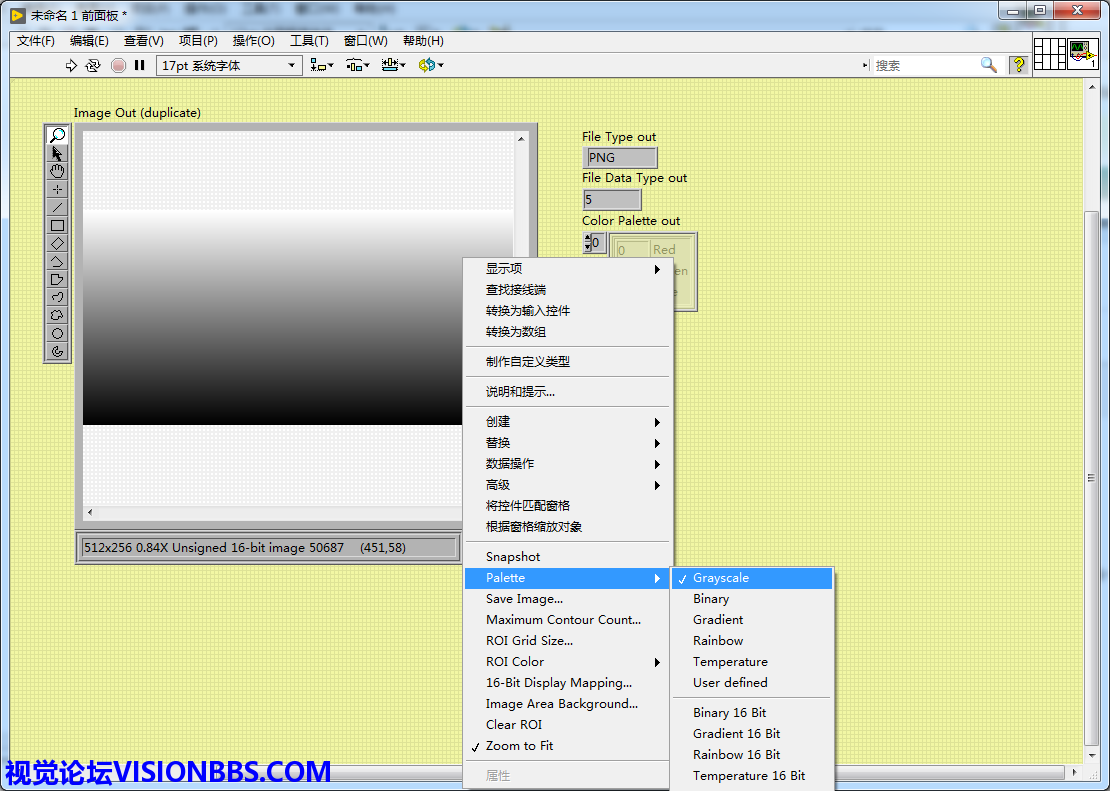

另外对于Image显示控件，看其Palette，也没有明显的表示有可以显示SGL、CSG类型的图像，如果能显示，那么是什么类型呢？我们在这里可以用两个For循环模拟生成一幅400-300的SGL浮点型图像来看看效果

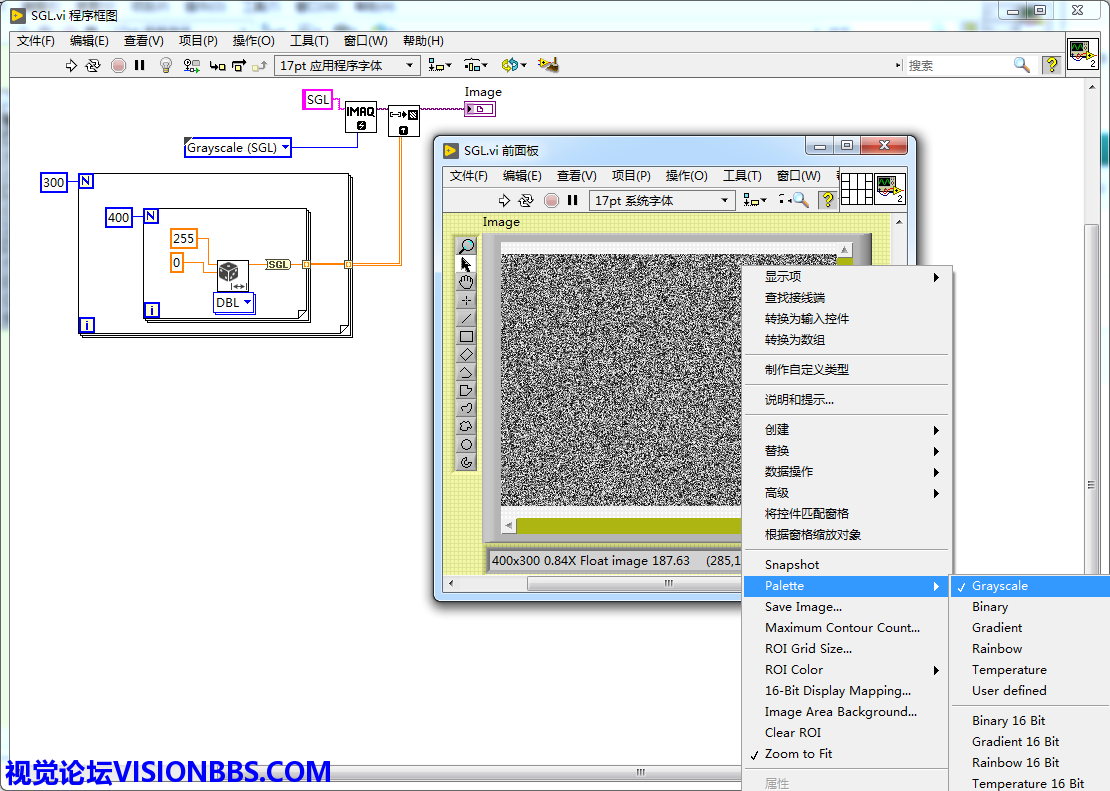

SGL浮点形图像
我们看到，对于SGL浮点型，其显示为Float图像类型，Palette用的是仍然是Grayscale灰度类型，显示的值则为小数类型。
而对于保存图像函数，则完全连SGL、CSG的类型都不支持，只能整型的：
Write File

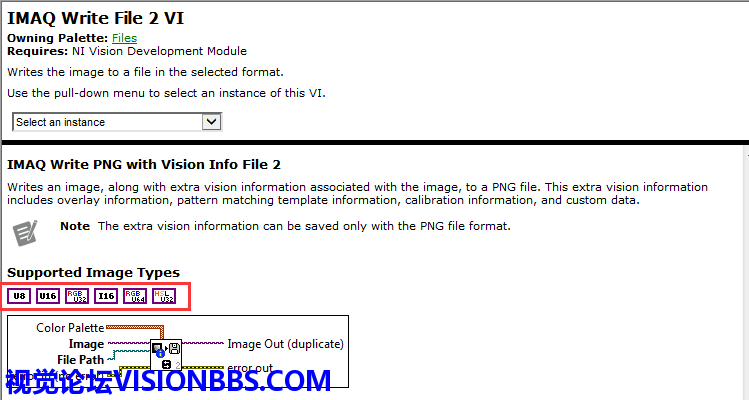

Write File PNG with Vision info
写文件函数是个多态VI，可以保存到BMP、JPG、JP2、PNG、PNG带视觉信息、TIFF等类型的图像，参看其支持的图像类型，PNG带视觉信息的类型支持的图像类型是最多的，但是不支持SGL和CSG类型。我们可以用上面生成的SGL图像来保存一下看看效果：

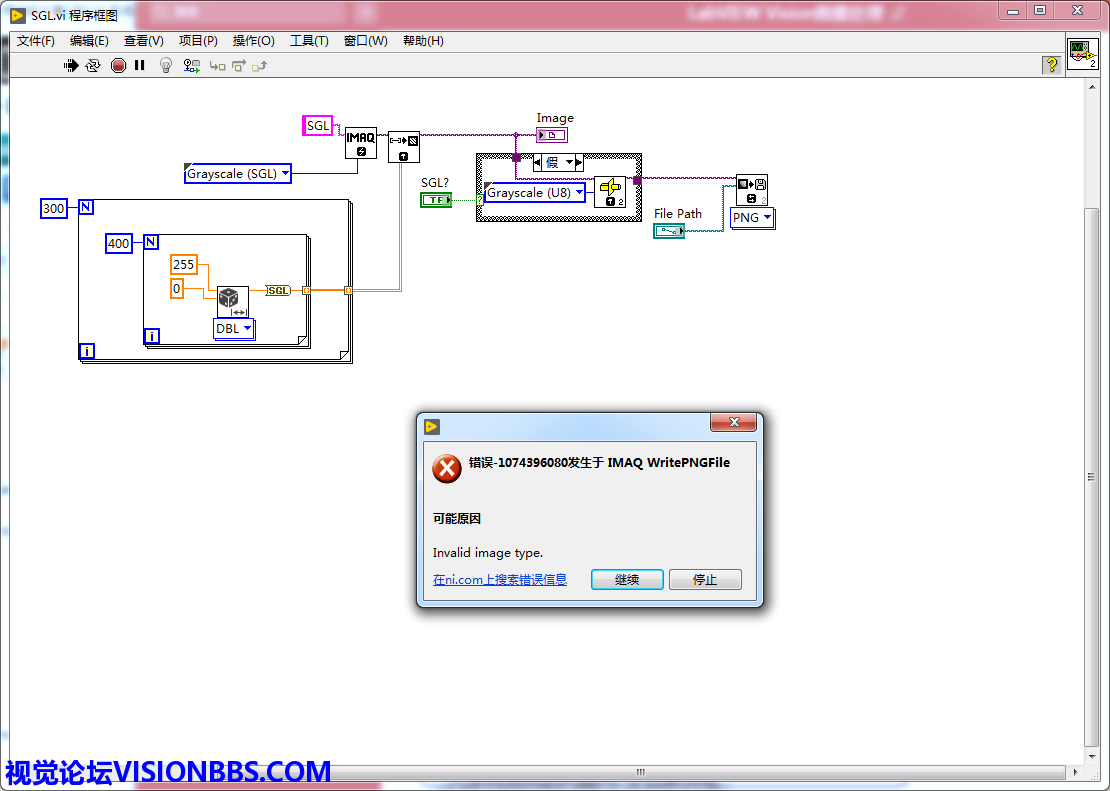

直接保存SGL出错，无效的图像类型，不能保存SGL

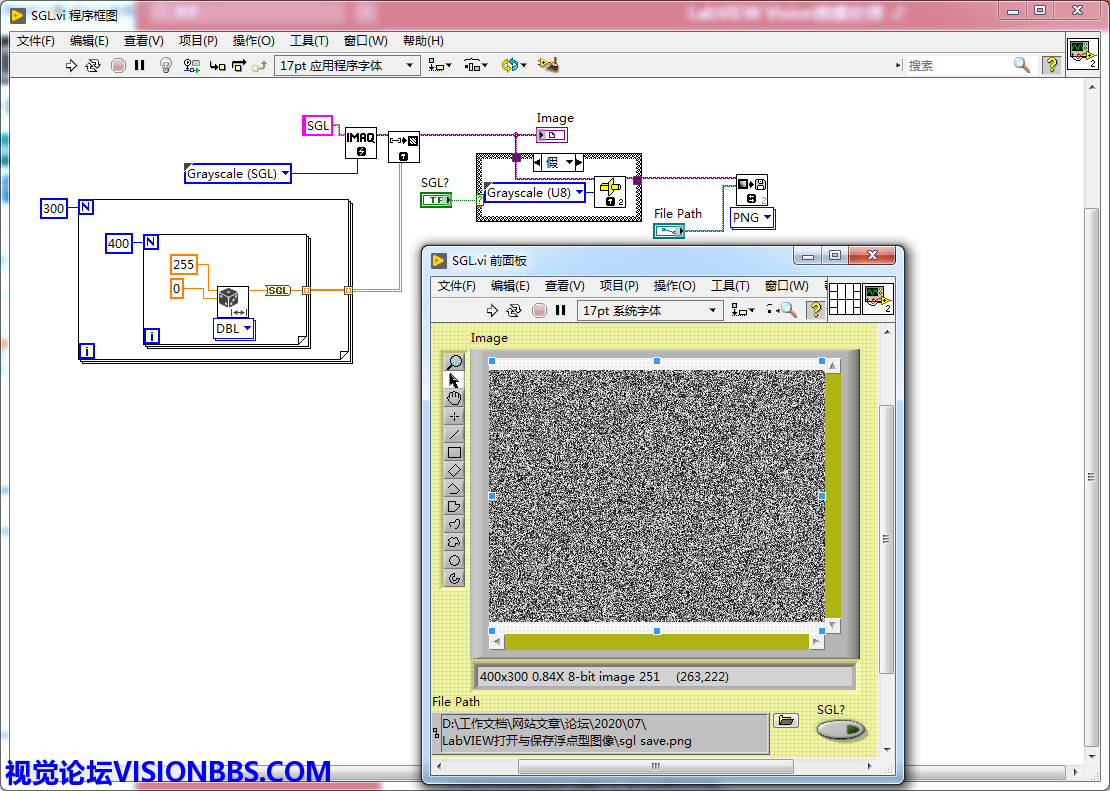

将SGL强制转换为U8后，则可以保存。保存后的图像为8位的图像类型，不再保留浮点数据。

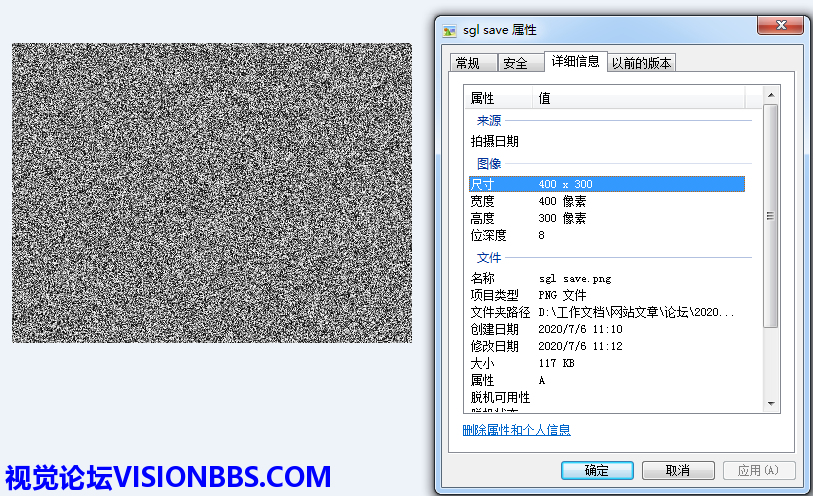

保存后的图像属性
保存后的图像属性
通过上面的验证，那么我们也就知道了，要想通过NI VISION读浮点型的图像，是可以读的，也可以显示。但是并不能用写函数来保存浮点型的图像。
而要想保存浮点型图像或其数据类型，那么我们还得想一下办法才行。
方法一：
|
|
