2.1 主程序前面板说明

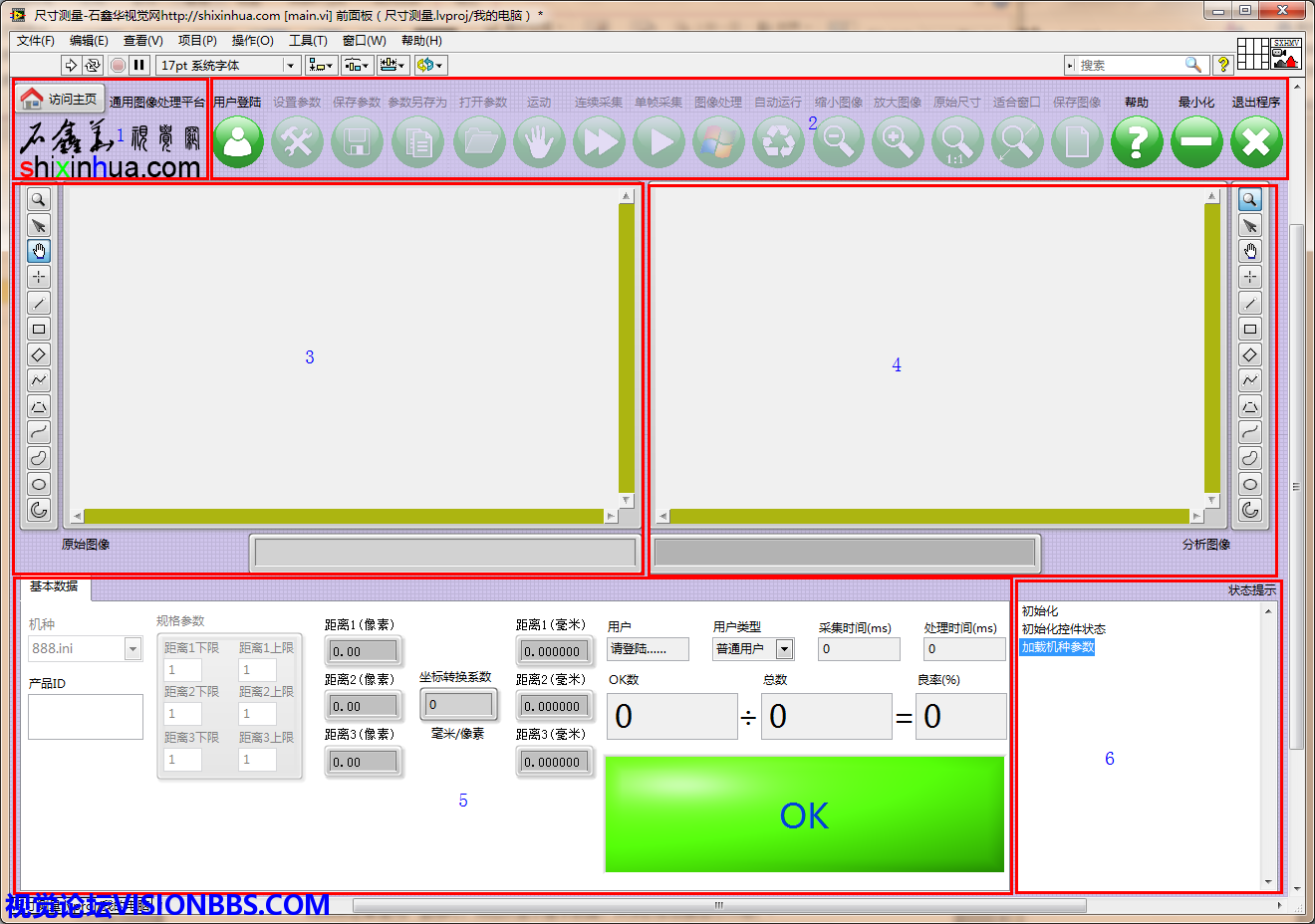

图1 主程序前面板控件说明

图1 主程序前面板控件说明

与本平台相关的前面板控件，主要分为6个部分。

1、 LOGO区域。在这里放置LOGO，还有一个访问主页的控件。主页，可以由用户自己在后面定义主页地址。LOGO也可以修改为自己的LOGO。

2、 功能按钮区。目前本平台放置了用户登录、设置参数、保存参数、参数另存为、打开参数、运动、连续采集、单帧采集、图像处理、自动运行、缩小图像、放大图像、原始尺寸、适合窗口、保存图像、帮助、最小化、退出程序等按钮。这些按钮的功能与作用，将在后面进行介绍，因为还需要介绍其相关的程序面板。

3、 原始图像。用于显示原始图像及ROI工具、图像信息等。

4、 分析图像。用于显示分析图像及ROI工具、图像信息等。同时分析图像会显示检查的ROI、得到的结果覆盖等。

5、 参数设置选项卡。因为图像处理应用程序参数相对来讲，是比较多的，因此这里使用了选项卡。默认情况下未登录时，只显示了基本数据。如果以管理员登录时，还会显示相机参数、运动参数、图像参数、其它参数等几个选项卡，可以方便管理员设置各种参数。而如果是普通用户登录时，也仅显示基本数据。具体的在后面进行介绍。

6、 状态显示。主要用于显示当前执行的过程状态。可以帮助客户了解程序正在进行的工作。当程序调试完成时，这个提示可以省略，以提高程序效率。

主程序的前面板，主要用于显示信息，以及生成用户事件，是与用户进行交互的一个重要界面，也叫做用户界面。在上面的用户界面中，会产生用户事件的地方有区域1、2、4、5几个区域。其中主要以2、4、5三个区域的用户事件为主。区域1中的用户事件只有一个访问主页，是可有可无的事件。区域2中则集合了所有的用户按钮事件，如用户登录退出、参数相关按钮、采集图像、自动运行、缩放图像、帮助退出等全部集中在此区域。区域4则是分析图像的显示控件，这里主要是要进行一些ROI操作，以设置图像分析时的兴趣区域。区域5则是具体的参数设置区域，当管理员进入后，可以在其中设置所有的参数：

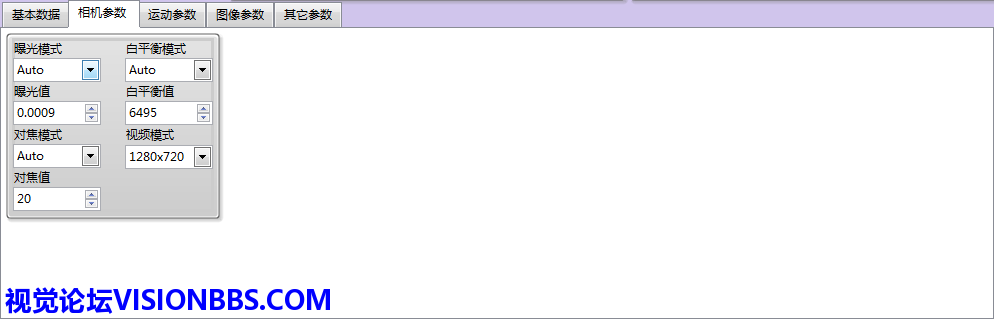

图2 相机参数设置

图2 相机参数设置

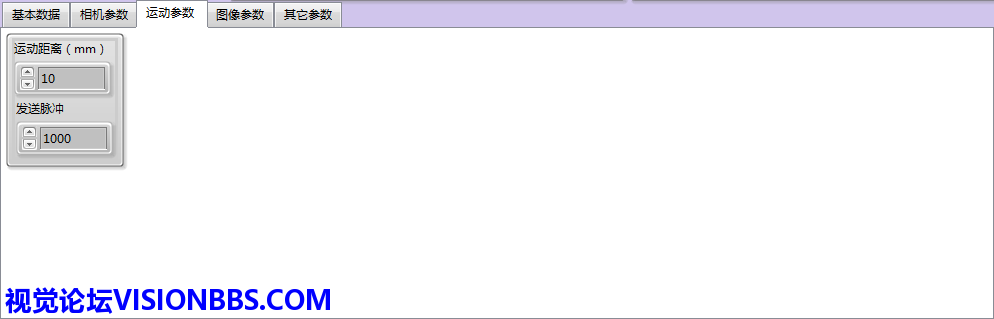

图3 运动参数设置

图3 运动参数设置

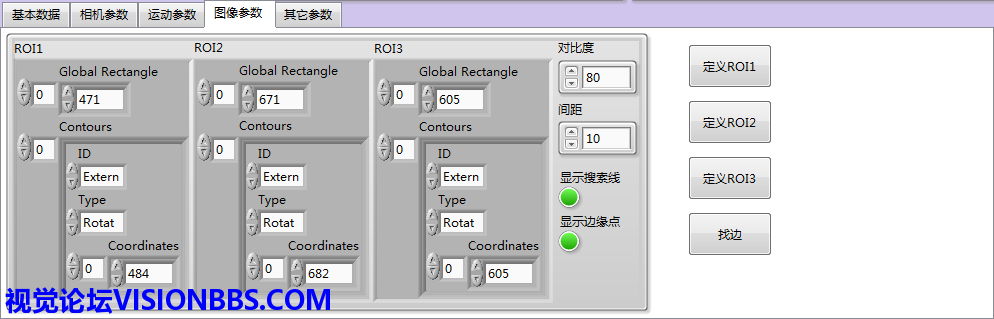

图4 图像参数设置

图4 图像参数设置

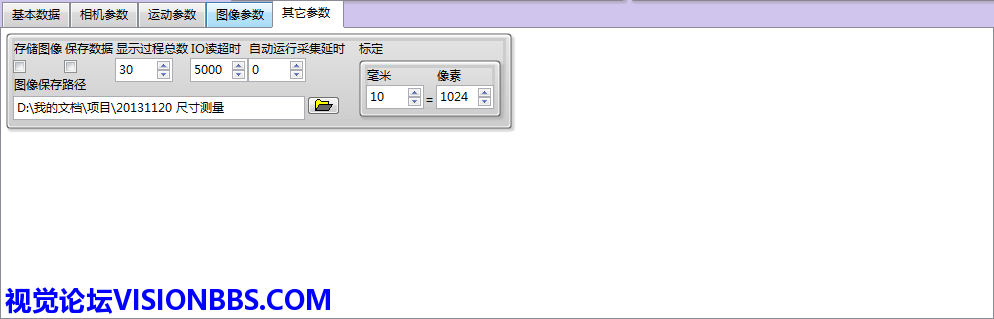

图5 其它参数设置

图5 其它参数设置

通过相机参数、运动参数、图像参数、其它参数四个选项卡，可以设置程序中所有开放的参数。当程序要悠变化时，其中的参数可能也会变化，主要表现在图像参数上。因为不同的图像处理项目，其图像参数可能会差别非常大。

以上前面板如果有事件需要响应的，将在程序框图中配合前面板进行说明，这里就不解释每个按钮控件的具体事件了。
