NI Vision Development Module 2020安装教程及激活教程
注意：我方在WIN7SP1 64位上安装VDM2020/VAS20.0时，遇到多种兼容性问题，如没有数字签名之类的，虽然其官方说明上说可以支持WIN7SP1的系统，但是需要升级SHA-256数字签名的支持补丁。如果您的电脑是WIN7SP1的系统，且没有升级过SHA-256数字签名的补丁，建议使用2019SP1或更早版本的LV+VDM+VBAI+VAS。2020版之后的版本，建议在WIN10系统上安装使用，或将WIN7SP1升级所有补丁，特别是KB3033929的升级补丁。
LabVIEW Vision各个函数中文使用方法详细介绍教程：
LabVIEW Vision函数实例详解-试读章节导航（附试读版PDF下载）
http://visionbbs.com/thread-14658-1-1.html
NI Vision Development Module 2020(VDM2020)已经于2020年5月15正式发布，原始文件是ISO格式的，官网提供的名称是：ni-vision-development-module_20.0.0_offline，这个可以使用ISO镜像软件在虚拟光驱中打开。如果是其他人另外制作的zip、rar等格式文件，则请解压或者是在解压软件中提取到临时文件夹中。NI VDM的安装包，自从2009年版本开始，就是32位和64位共存的，安装时会根据系统环境自动选择可以安装的功能。如系统为64位的，且有安装过64位的LabVIEW，那么其安装时，将选择支持64位的LabVIEW。如果是32位的系统，或者是64位系统中只安装了32位的LabVIEW，则只安装支持32位的LabVIEW的程序。另外现在如VDM等工具包，一直往前支持4年的LabVIEW等（详情查看各工具包的自述文件），所以如果系统中有安装早期的LabVIEW，也在会功能选择过程中选择安装。NI VDM2020可以支持LabVIEW2017-LabVIEW2020的32、64位Windows版本，而其它的如MACOS、Linux等系统的LabVIEW版本，则不支持。 NI从2019版开始，是使用ISO格式的安装文件，内部一般是Install作为安装向导（其它工具包如VDM则可能还会多一个Autorun.exe的向导）。而在2018SP1及之前的版本，则一般是使用ZIP或自解压的EXE作为安装文件，使用其中的Autorun.exe或者是Setup.exe作为安装向导文件，如果想要2018SP1之前的安装教程，可以在论坛搜索安装教程，有2017版的安装教程，基本上通用。2019版开始的安装，是则NI Package Manager来处理的，即由NI专门的包管理工具（NIPM）来执行安装，其实在卸载时也是由此程序来管理的。这里的NIPM也是有版本的。如果系统中有安装了早期的版本，如安装了2019版本的，那么在这个过程中，NIPM则要先对自己进行升级，如果没有安装过，则直接新安装最新版本。如果是已经安装过最新版本，例如已经安装了LabVIEW2020，要想再加添安装个VDM2020，那么因为VDM2020的NIPM也是20版的，所以就不需要再升级或安装了。 使用镜像软件加载安装ISO文件后，如果允许媒体自动弹出，则会出现如下的自动播放窗口，这时选择运行autorun.exe，即可开始安装。或者是打开文件夹以查看文件，双击其中的Install.exe文件，也会开始安装向导程序：

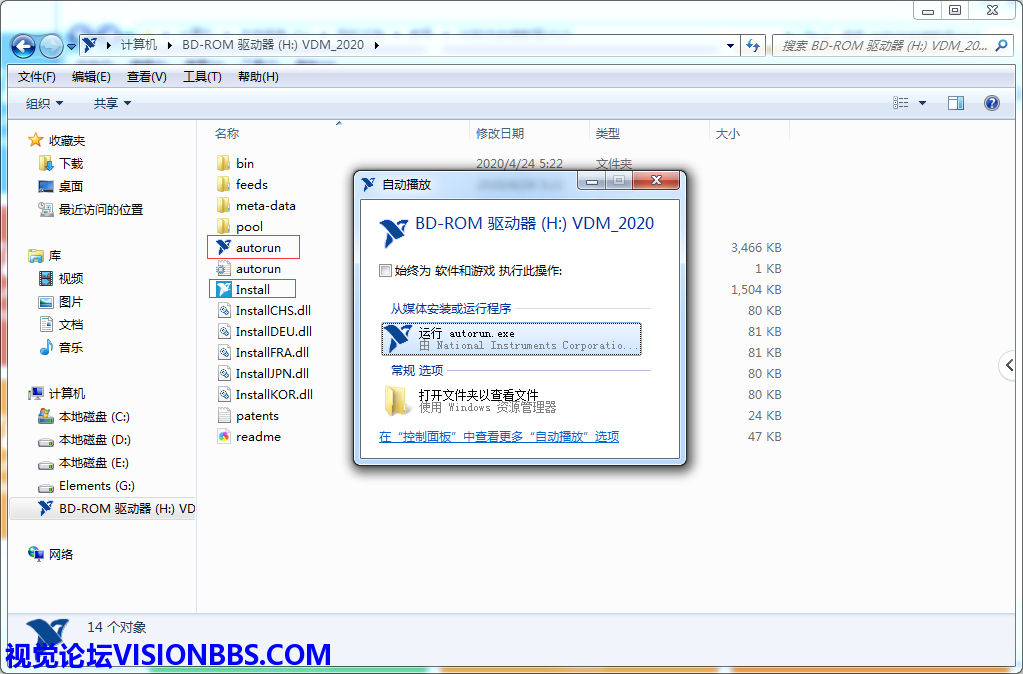

安装程序初始化1-自动运行
安装程序初始化1-自动运行

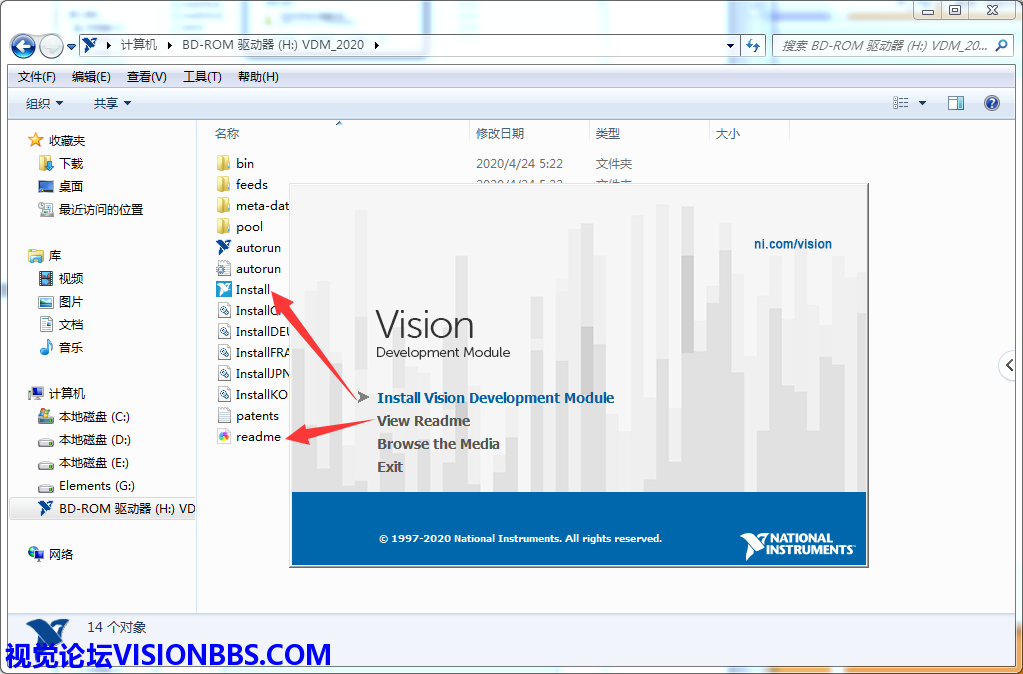

安装程序初始化2-autorun界面
安装程序初始化2-autorun界面 自动运行界面其实就是一个链接引导界面，其中的第一项Install Vision Development Module安装视觉开发模块，就是执行VDM2020安装文件夹中的Install.exe程序。而第二项ViewReadme，则是查看VDM2020安装文件夹中的Readme.html自述文件。工具包与LabVIEW安装略有些不同，新版的LabVIEW现在都没有autorun功能，也没有readme自述文件可以查看。至于后面的第三项，则是浏览媒体（即安装文件虚拟的光驱文件夹，或者是解压的文件夹）。第四项则是退出autorun程序。这里我们可以先看一下readme，可以查看一下支持的系统、LabVIEW、新增加的功能等等之类的说明信息（不过VDM只有英文版，所以自述文件也是英文的）。之后就可以选择第一项，安装VDM了。当然，如果用熟了之后，其实都不需要autorun过程的，直接使用Install安装即可。执行Install.exe后，有一段自动执行的过程：
安装程序初始化-NIPM检查
安装程序初始化-NIPM检查
安装程序初始化-NIPM是否需要安装或更新
安装程序初始化-NIPM是否需要安装或更新 这里因为我们前面已经安装了LabVIEW2020版，所以已经安装了最新的NIPM20.0版本，所以不需要更新，所以这里也就没有再安装NIPM了。如果是没有装过NI的软件，新装VDM2020，则会安装NIPM。

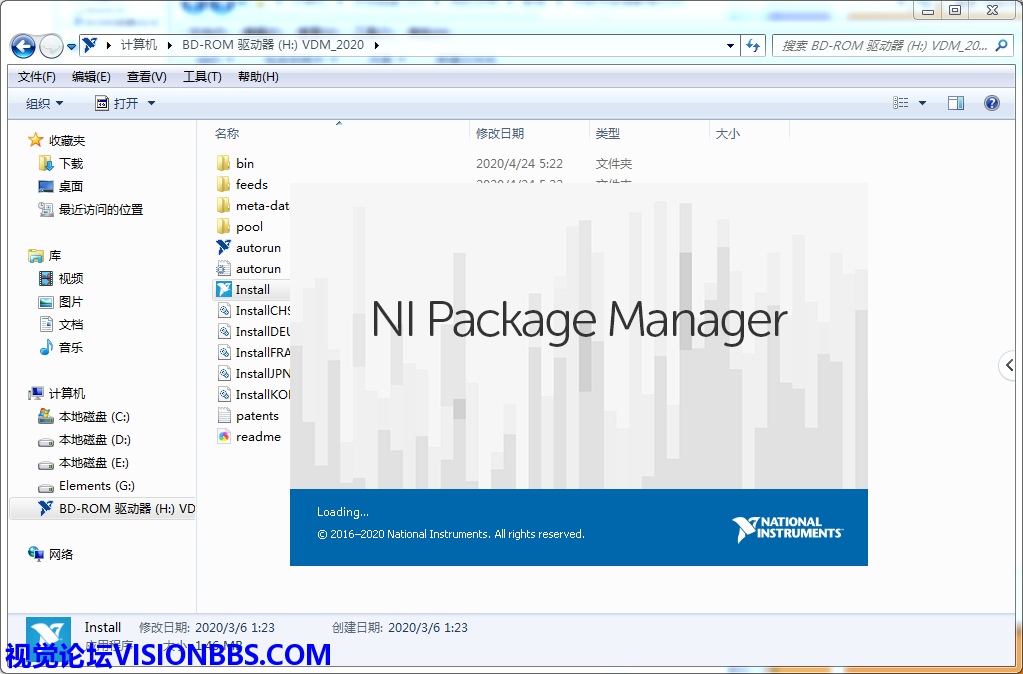

安装程序初始化-启动NIPM
安装程序初始化-启动NIPM

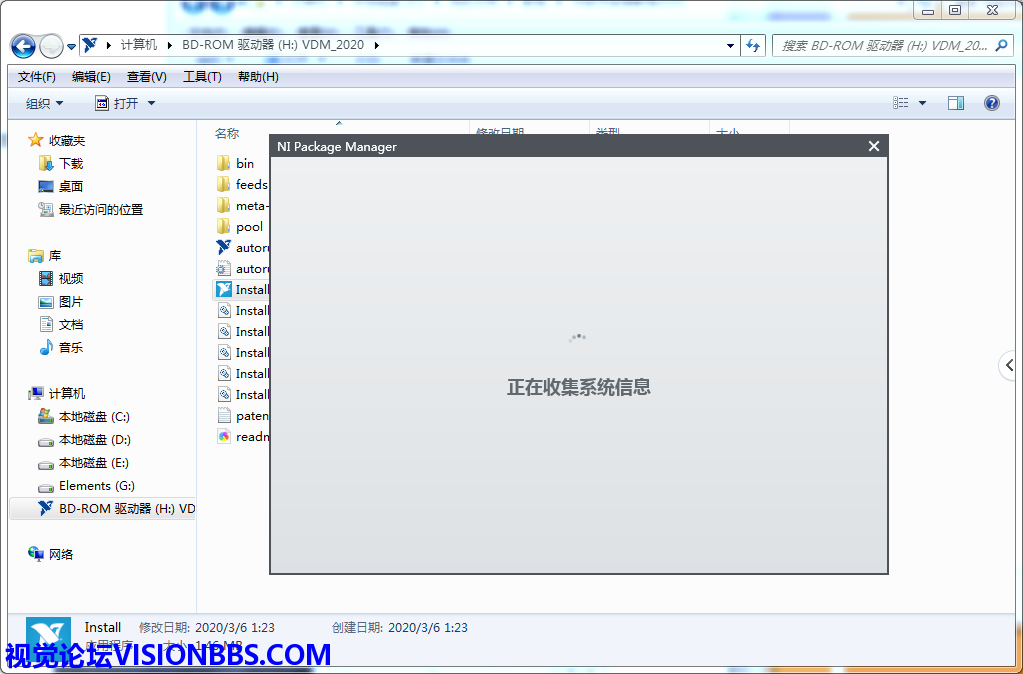

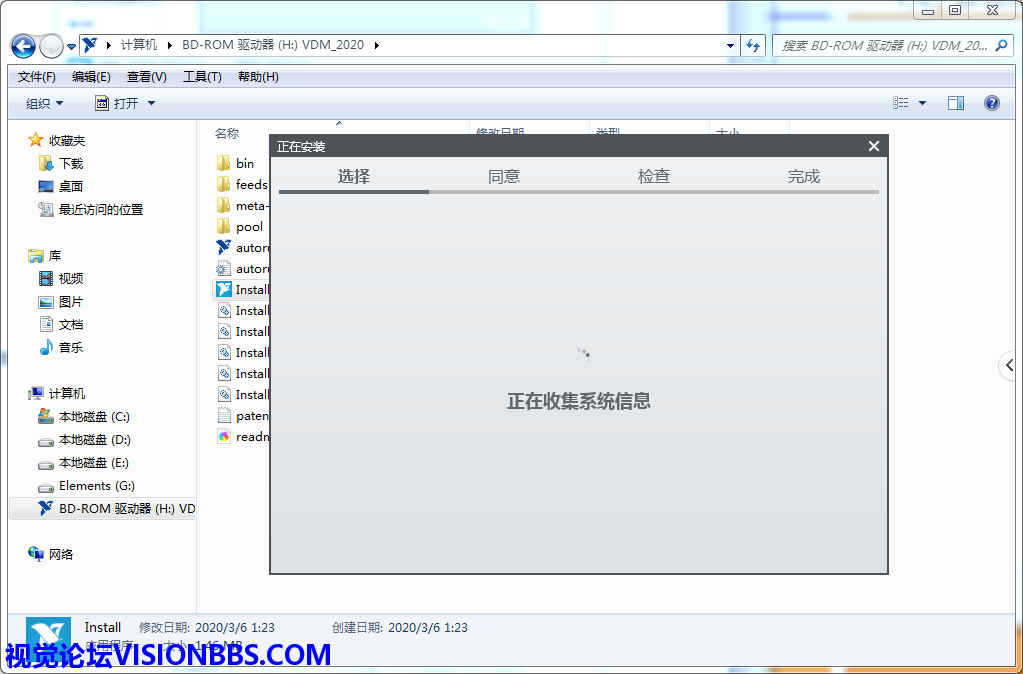

安装程序初始化-正在收集系统信息
安装程序初始化-正在收集系统信息 这个过程，一般是会收集系统中NI的组件信息，什么可以安装，什么需要更新之类的信息，安装的前提条件是否满足等。

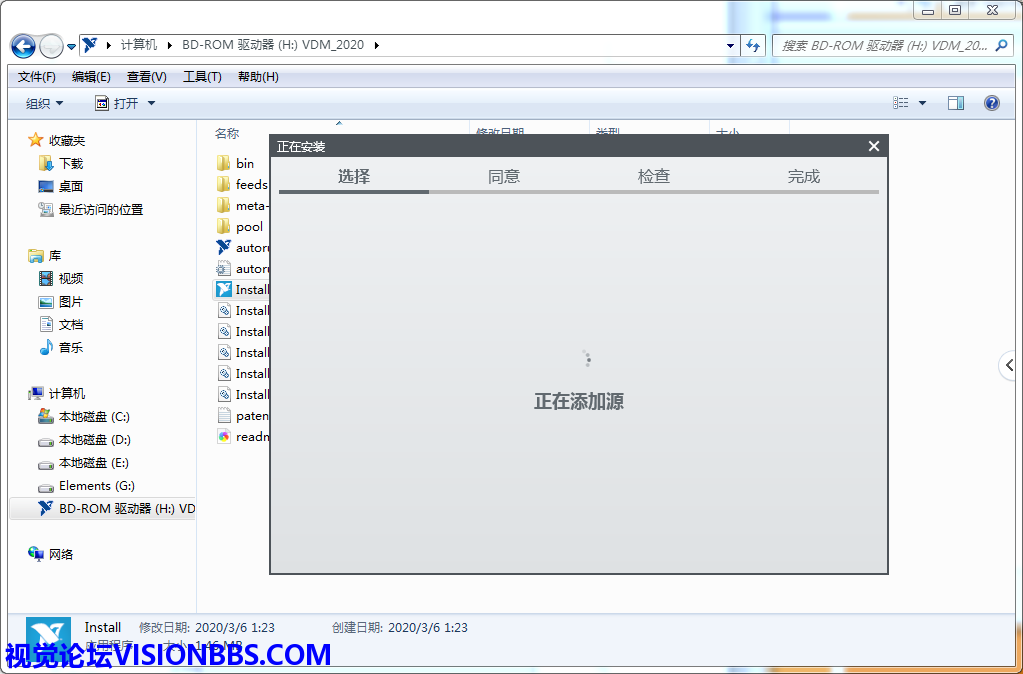

安装程序初始化-正在添加源
安装程序初始化-正在添加源 添加源过程是将安装源镜像文件中的模块组件添加到安装程序中，以方便接下来的安装。

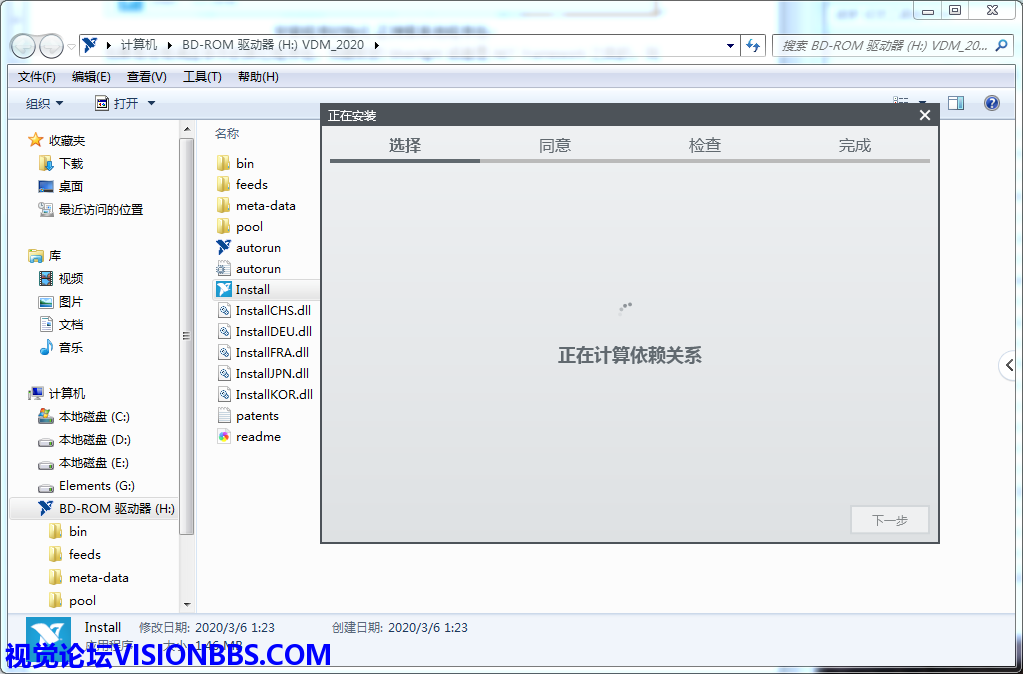

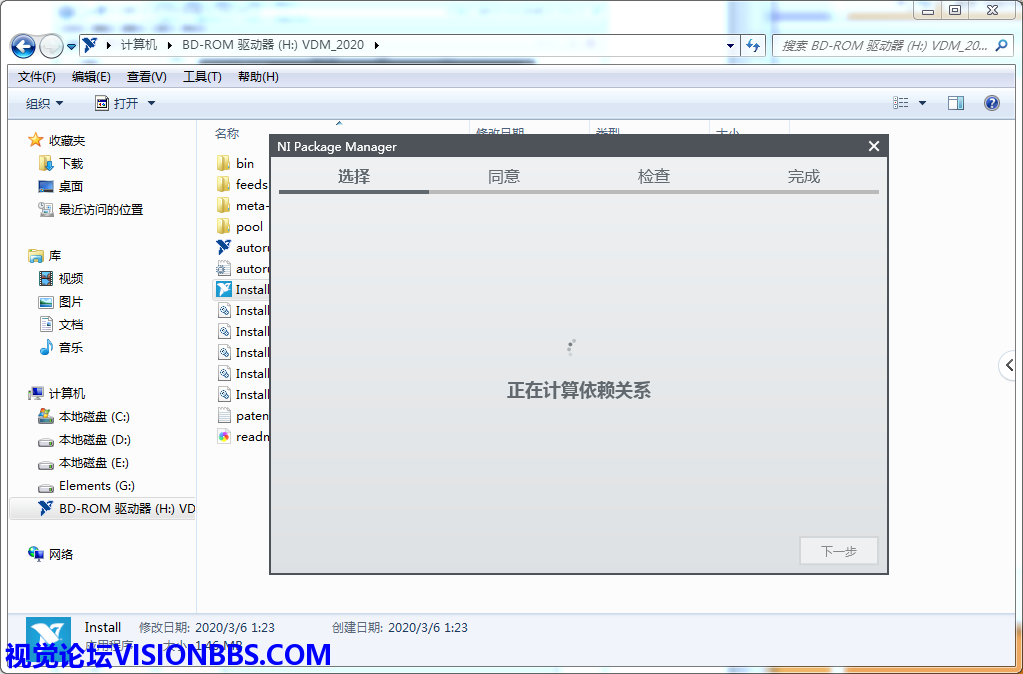

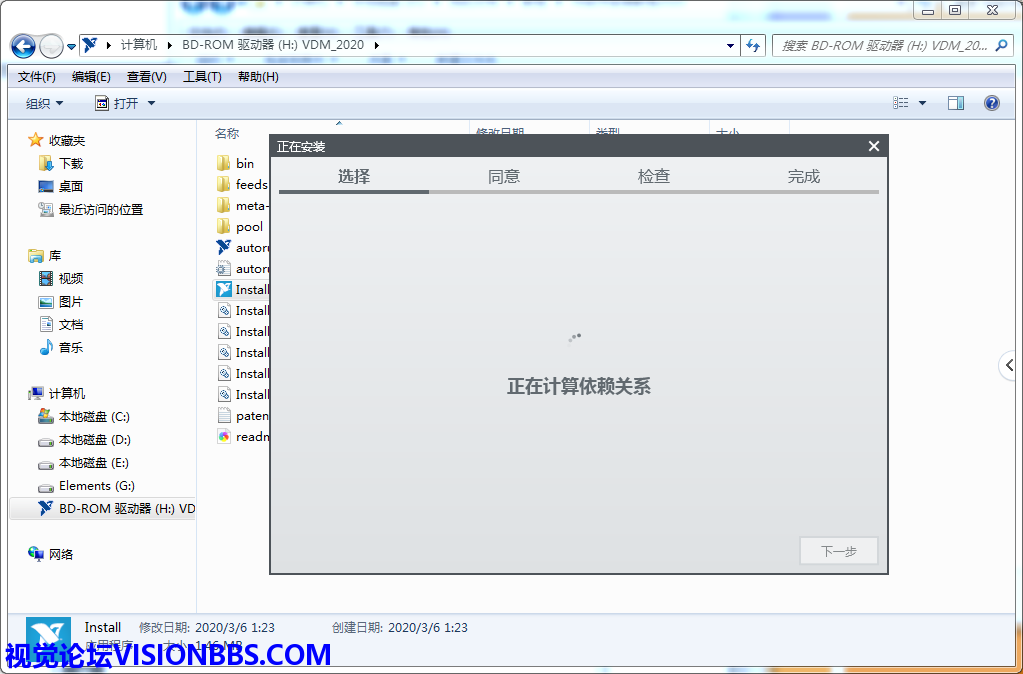

安装程序初始化-正在计算依赖关系
安装程序初始化-正在计算依赖关系 这个过程则根据前面收集的系统信息，确定相应的依赖关系。为下一步的VDM功能选择做准备。

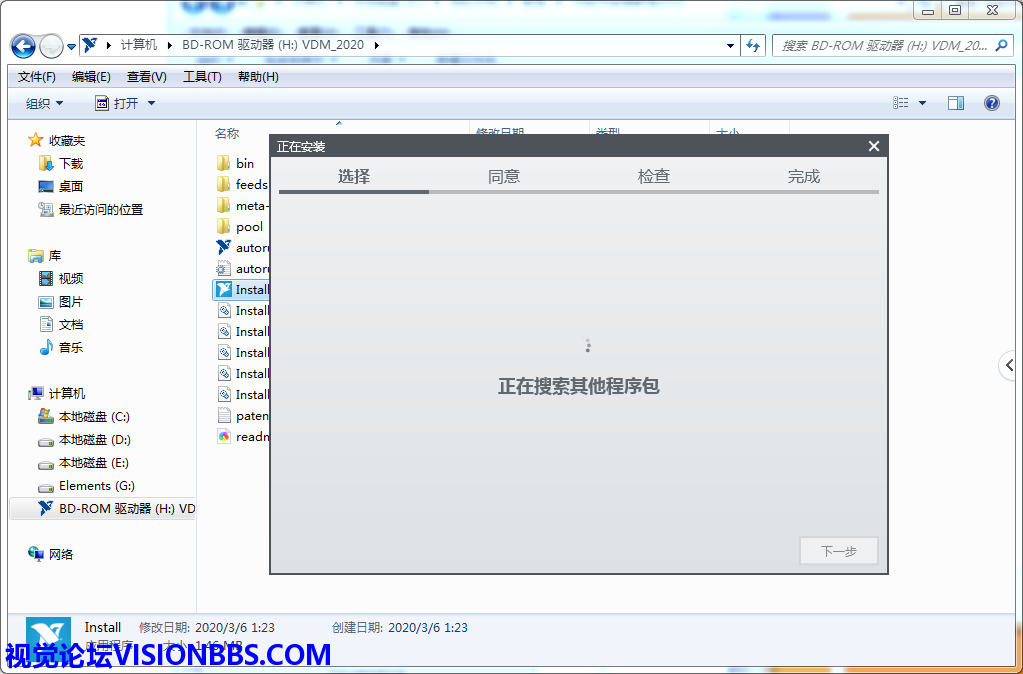

安装程序初始化-正搜索其他程序包
安装程序初始化-正搜索其他程序包 如果有没有满足条件的其它程序包，如微软的Silverlight或者是.NET Framework之类的，则要在安装VDM2020之前先安装。

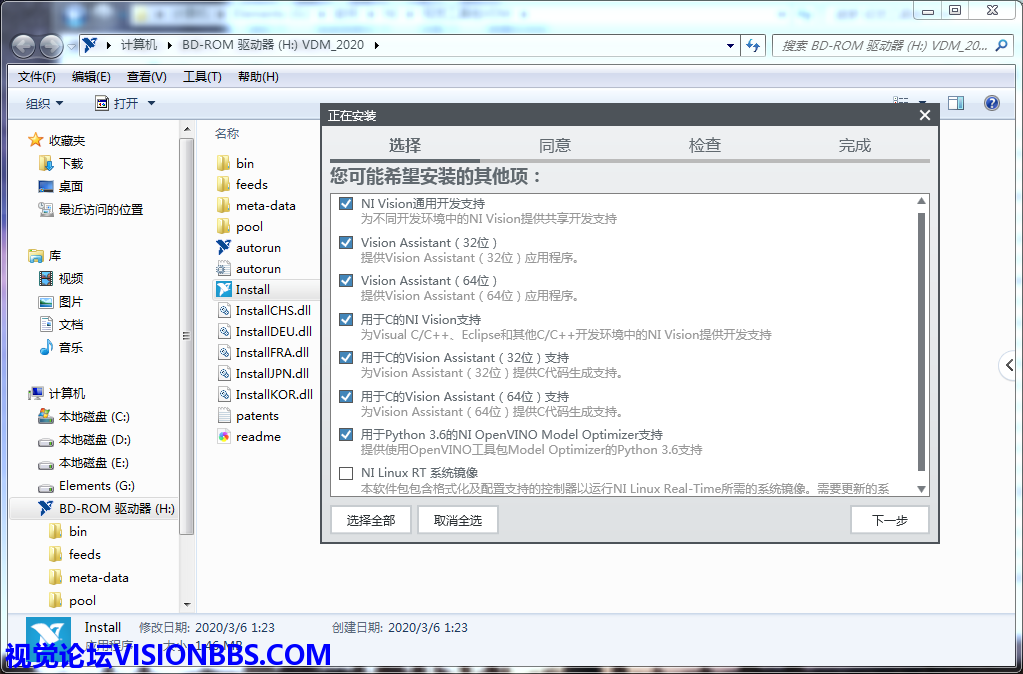

选择-确认需要安装的功能模块
选择-确认需要安装的功能模块 这里有NI Vision通用开发支持（即支持各版本的LabVIEW支持）、视觉助手的支持（32、64位版本，添加视觉助手工具，如果不选择，则不安装视觉助手工具）、用于C/C++语言的NI Vision支持（即C/C++环境调用NI Vision函数的支持，不安装，则不支持在C/C++环境中调用NI Vision）、用于C/C++的视觉助手支持（在视觉助手中可以生成C/C++的代码，如果在这里不选择安装该功能，则视觉助手脚本不能生成C/C++的代码；NI VISION应该是从2019版开始不再支持.NET，所以这里的说明信息也不会有对.NET的支持）、用于Python3.6的NI OpenVINO模块优化支持等组件（调用Python的OpenVINO深度学习时优化程序，如需要使用到则可以安装使用。Python的调用需要64位LabVIEW的支持，所以在安装VDM前，还需要先安装LabVIEW 64位版本，虽然32位中也有Pyhton接口，但是无法正常运行）。另外还有NI Linux RT系统镜像的支持，这个看说明，可能是使用FGAP的嵌入式环境中使用NI Linux Real-Time实时系统的控制器才会使用到的，这里就没有研究这个，无从知道其具体功能如何。在这里为了方便说明，在安装NI VISON 2020之前，还安装了LabVIEW2019SP1中文版32位，以及LabVIEW2020 64位版本。但是我们从上面的安装功能模块中好像并没有选择具体的LabVIEW版本支持（在以前的VDM版本中是可以选择年代版本以及位数版本的），所以这里的安装过程可能是错误的。（经过后期验证，这个安装过程确实是错误的，因为没有选择相应的LabVIEW版本的功能，所以安装后，在LabVIEW选板中没有视觉功能函数。作者折腾了好久，如果只是在NIPM中卸载软件，都不能解决该问题。最后用NI的MSIBLAST把NI所有的东西都卸载了，连注册表都清理了一下，只差不重装系统了，然后再重新安装LabVIEW后又重新安装VDM，才出现可选择LabVIEW版本的安装功能选择界面）。正确的安装功能界面如下图所示：

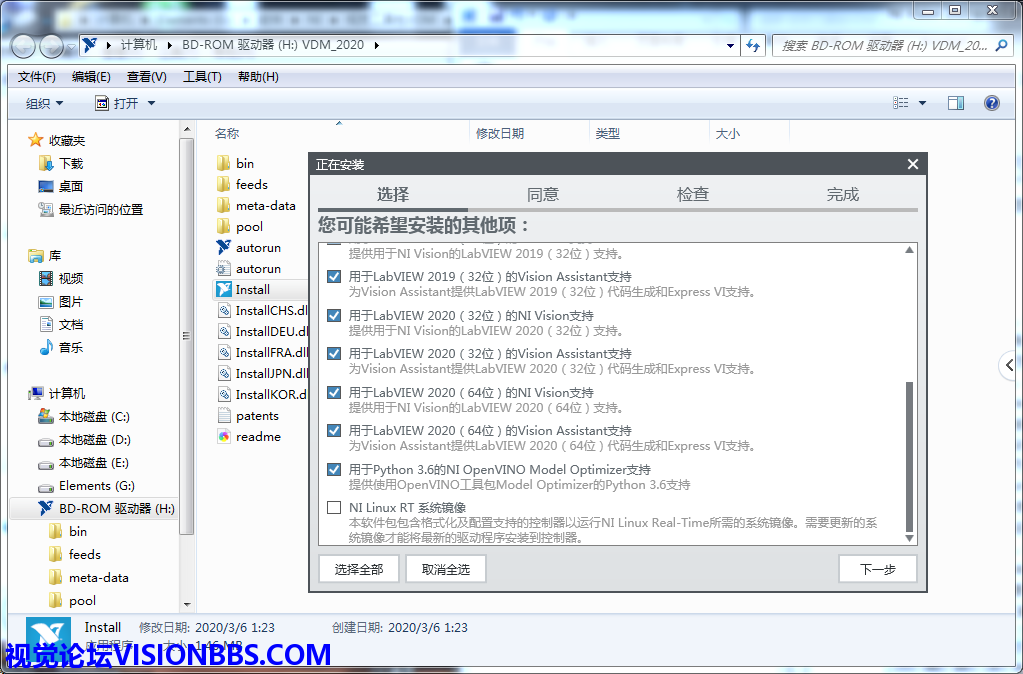

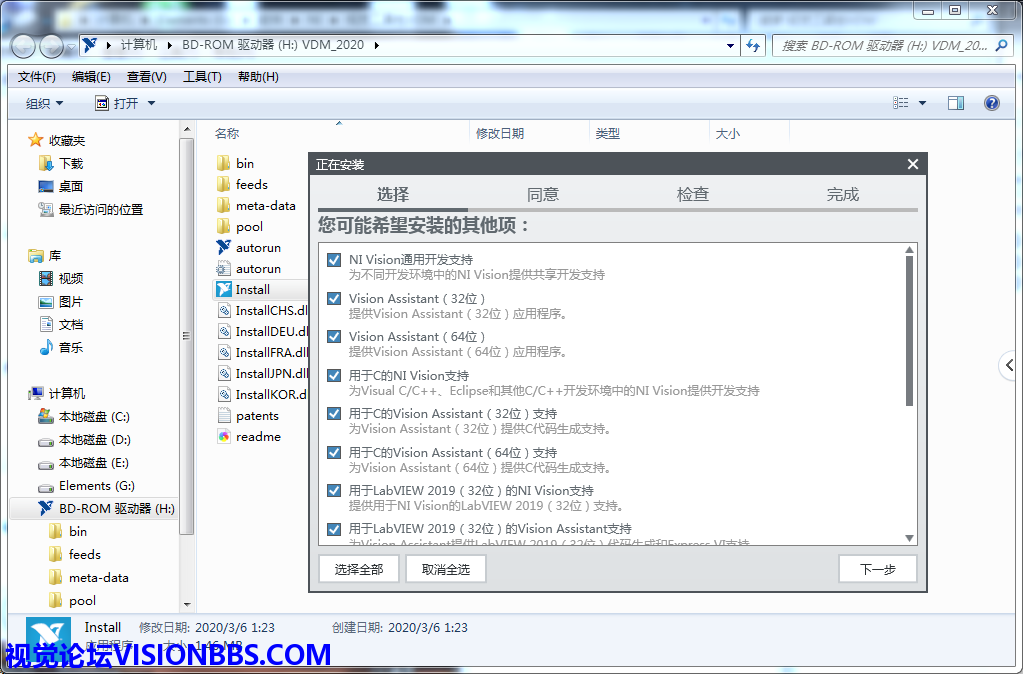

正确的选择功能界面1
正确的选择功能界面1
正确的选择功能界面2
正确的选择功能界面2 在正确的选择功能模块界面里，我们可以看到可以选择对LabVIEW2019 32位、LabVIEW2020 32位以及LabVIEW2020 64位的支持情况。而在上面的错误界面里，是不能选择这些功能的。确认好功能好，点击下一步：
再次计算依赖关系-主要确认选择的功能模块是否不满足安装条件
再次计算依赖关系-主要确认选择的功能模块是否不满足安装条件

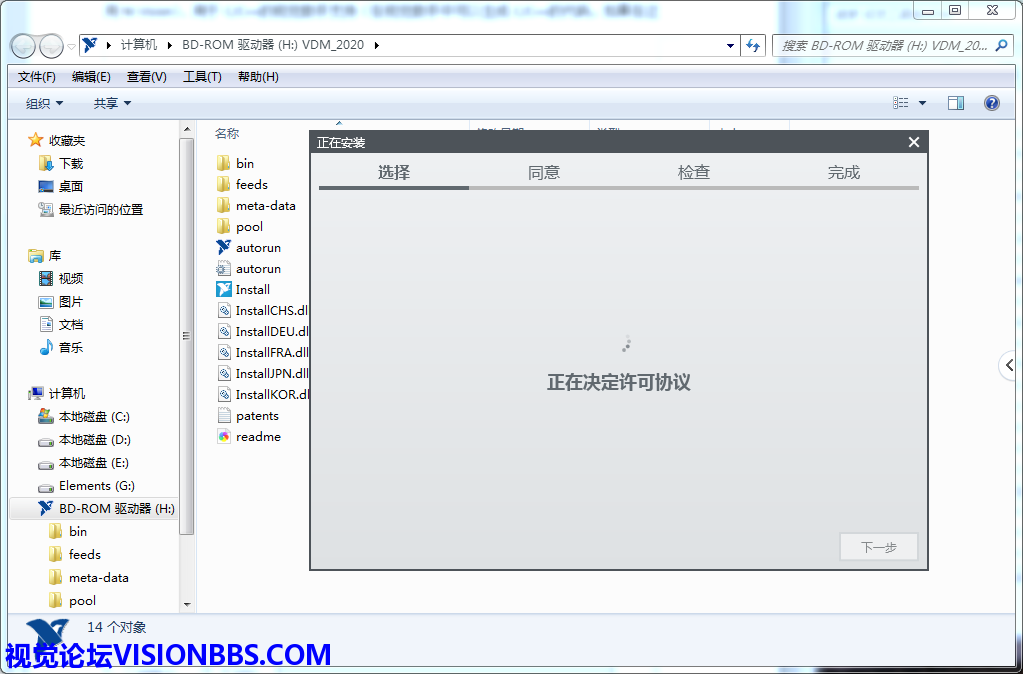

正在决定许可协议-输出NI VISION的许可协议
正在决定许可协议-输出NI VISION的许可协议

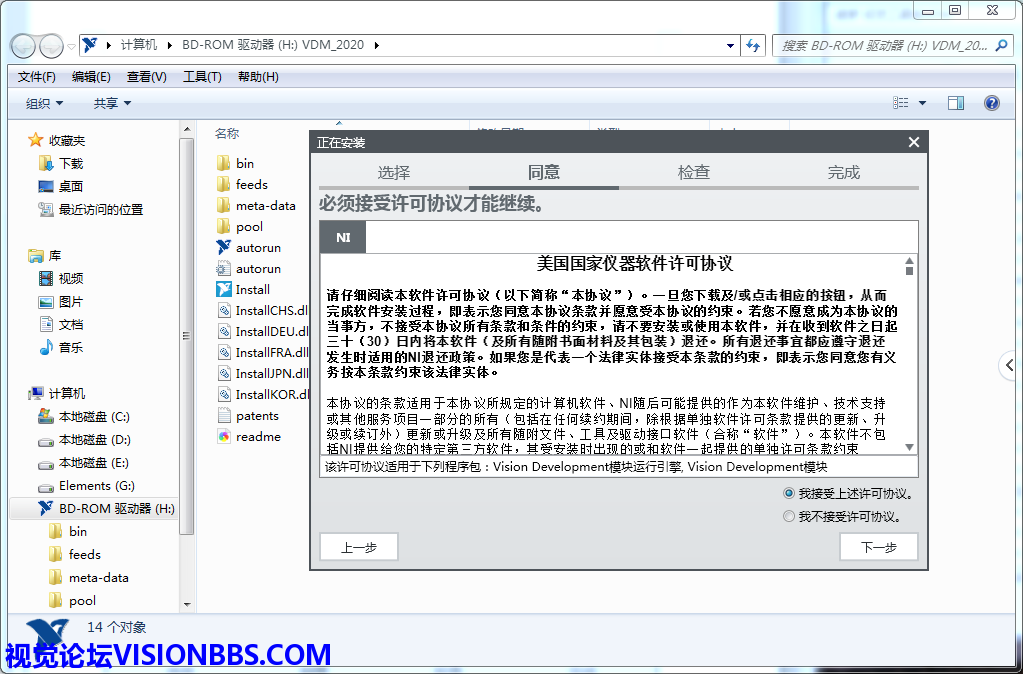

同意-安装Vision Development模块的许可协议
同意-安装VisionDevelopment模块的许可协议 上面同意界面里声明了NI VISION模块的许可协议。这里需要接受许可，也就是霸王条款，如果不接受，那就不能下一步，选择‘我接受上述许可协议’，然后点下一步：

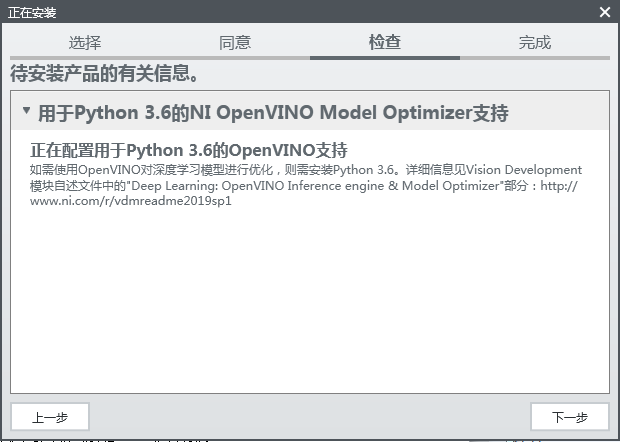

安装用于Python 3.6的NI OpenVINA模块优化支持
安装用于Python3.6的NI OpenVINA模块优化支持 因为在前面选择了这个功能，所以在这里是需要单独安装的。这里的说明信息里提及到要安装Python3.6，这个是可以自己自行安装的，没有包含在NI VISION里。这里安装的仅是优化程序。再点下一步，则进行检查功能模块界面：

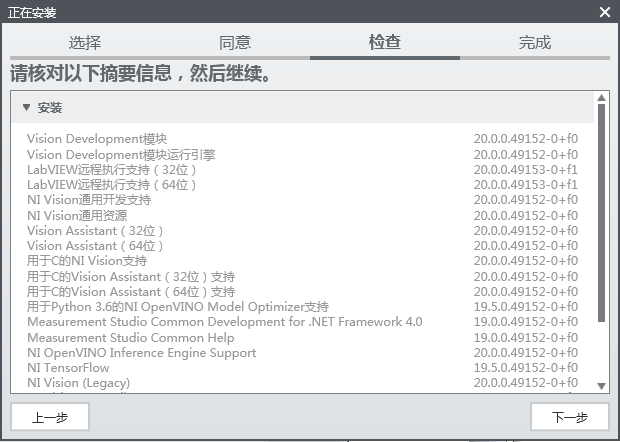

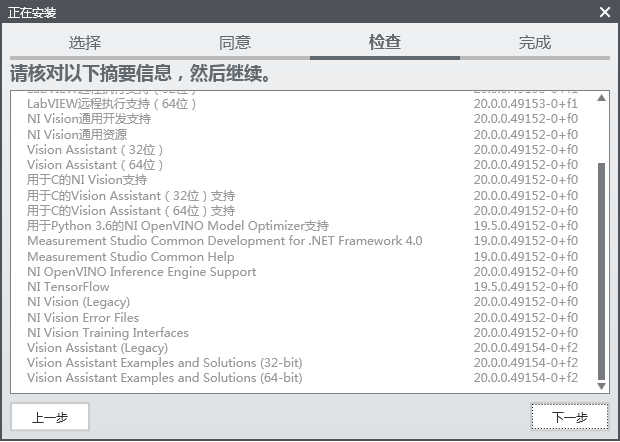

检查-核对需要安装的模块1
检查-核对需要安装的模块1
检查-核对需要安装的模块2
检查-核对需要安装的模块2 这里用的是上面错误功能选择后的模块确认，可能不够，如对各版本的支持的功能是没有体现的，所以是有问题的。但是过程是一样的。这里就不再另外截图说明了。因为这步也是修改不了的，要修改只能返回前面那个功能选择界面。但是功能选择界面都没有功能可选，那还是要先解决安装环境，才能正常安装。

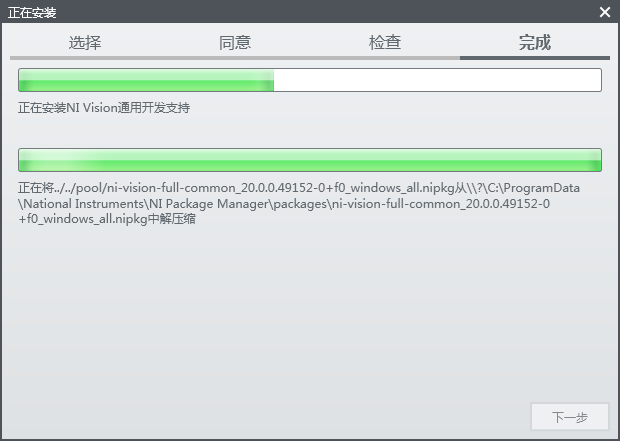

安装NI VISION
安装NI VISION

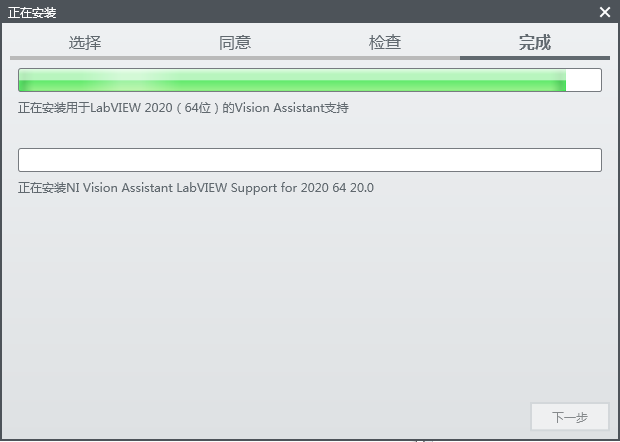

安装对各LabVIEW版本的支持
安装对各LabVIEW版本的支持

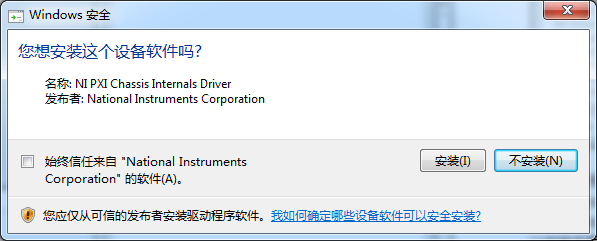

安装过程中会出现多个信任NI软件的提示，选择始终信任并安装
安装过程中会出现多个信任NI软件的提示，选择始终信任并安装 因为这里是全新安装，且已经卸载了以前的旧版的NI VISON，所以这里全是安装。如果是升级，则会有移除旧产品、更新新产品的过程。等待安装过程完成，需要几分钟或十几分钟时间（升级时间短，全新安装因为模块多，安装比较费时）。在上面的安装过程中，我们发现一个问题，即一般程序安装过程中的路径选择，在新的NIPM软件中，是没有相应的选择项的。即只能安装在默认的路径下，在一个64位的Windows系统中，32位版本的程序是在C:\Program Files (x86)中（如果是32位Windows系统则是C:\Program Files）；64位版本的程序，则安装在C:\Program Files目录中。这样不让选择路径，其实也是为了解决一些不必要的异常问题。因为在以前的版本中（没有使用NIPM，即2018SP1及以前版本），是可以选择安装到其他路径的。安装到其它路径后，可能与开发LabVIEW等软件时的默认规则不一样，有可能某些依赖关系不正常，如某些情况下LV软件开发工程师的路径写成绝对值，而不是读取配置文件中的安装路径，这时就会出现异常。这种问题，在安装在其它如D、E盘时，经常会出现。毕竟这软件只是NI公司一家在开发，工程师有限，可能某些问题无法照顾到，所以直接默认安装到C盘，确实可以解决不少问题。但是只能默认安装到C盘时，则需要保证C盘有足够大的磁盘空间。特别是现在有些电脑系统盘使用的是SSD，可能只是120GB的，安装一些其它的软件后，根本就没有这么大的空间。这时就需要考虑是否需要安装新版的LabVIEW软件及工具包。假如我们要安装一整套的LabVIEW+NI VISION视觉工具开发环境，需要安装LabVIEW、VDM、VAS、VBAI，现在就只算是安装源程序，其大小分别约为1.95GB、3GB、2.4GB、3.78GB，光这四个软件源文件就超过11GB大小，当然安装后，可能有些重复模块不需要安装，文件会小一点，但是安装后类似于解压，占用的磁盘是会变大的，所以其占用的空间，仍然是超10GB的：

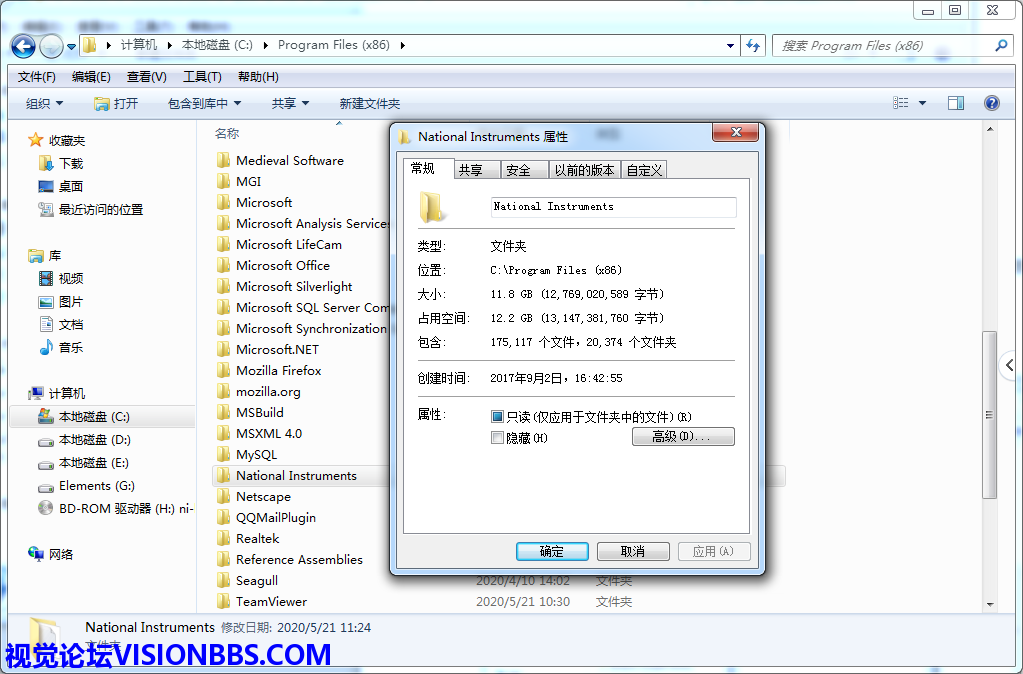

NI软件占用空间（32位）
NI软件占用空间（32位）

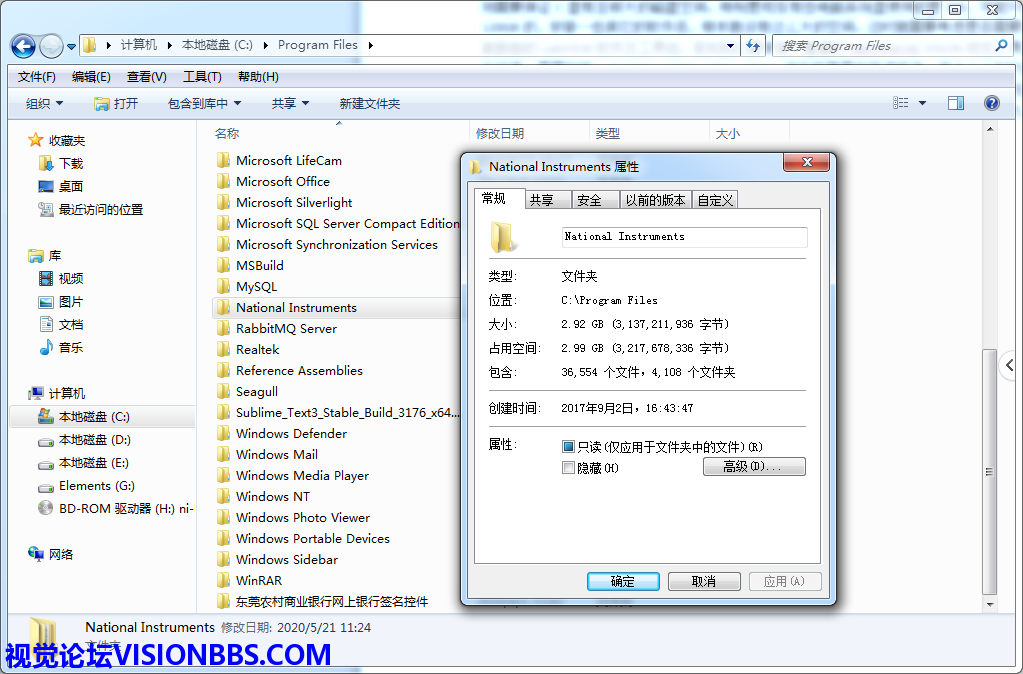

NI软件占用空间（64位）
NI软件占用空间（64位） 上面的NI环境占用空间为12+3，15GB，这个还没有算其它如LabVIEW Data文件夹等。而且这里统计的，其实还是2019之前的软件版本，体积要小一点。不过上面的图示大小，电脑里安装了2016、2017、2018、2019等四年年代版本的LabVIEW，以及2019的64位版本，所以要占用磁盘要大一点。但是不管怎么说，NI安装后占用的磁盘空间不小。如果再算上安装个最新的LabVIEW NXG 5.0，又有3.5GB。再考虑安装一些其它的DAQ什么驱动，也是非常大的。NI的SPB软件开发平台，基本上是在35-45GB范围内。所以使用新版LabVIEW时，要检查C盘的磁盘空间是否足够。如果默认的C盘空间不足，可以考虑修正Windows系统的默认安装路径，如从C:\Program File\更换为D：\Program File\之类的，可以搜索相关的教程。但是具体修改后安装有没有后遗症，就没有验证过了。

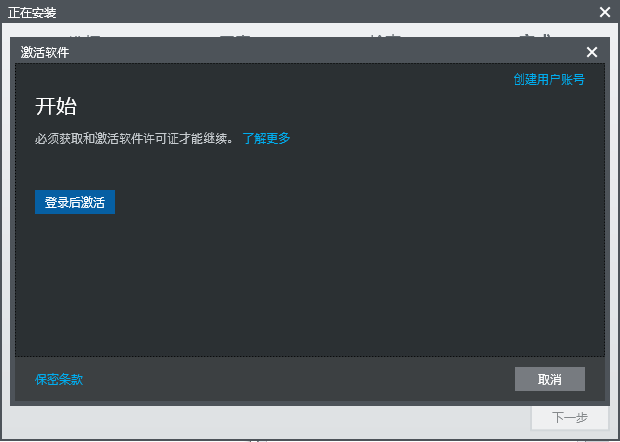

安装完成后弹出激活软件界面
安装完成后弹出激活软件界面 安装完成后，弹出激活软件，如果NI账户可以授权许可证，可以点登录后激活（如LabVIEW的大众版的免费许可证就需要登录后激活，具体的可以参考大众版安装与激活教程），这里为了方便说明，点取消后面再来激活。

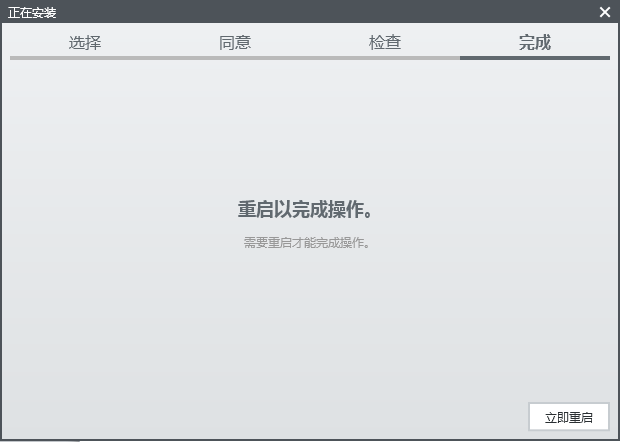

重启完成操作
重启完成操作 安装完成后，需要重启电脑。这里如果需要重启，则选择右下角的立即重启，如果暂时不想重启，则使用右上角的关闭按钮关闭当前安装程序，稍后再重启系统。特别是要安装多个软件或工具包时，可以先不重启，将所有内容需要安装的工具包都安装后再重启。 |
