本帖最后由 石鑫华视觉 于 2014-4-6 16:30 编辑
2013版VBAI创建ROI函数Bug
2013版VBAI（Vision Builder for Automation Inspection）软件，再发现小Bug。

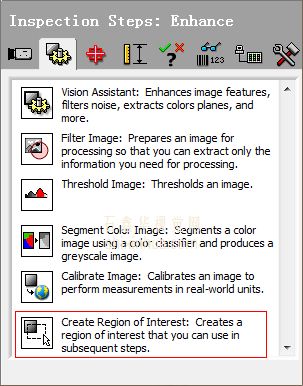

图1 Create Region of Interest函数
图1 Create Region of Interest函数
这次发现的Bug存在于Create Region of Interest创建兴趣区域函数里。在函数前面创建必要的两个点的后，点击此函数进入配置界面：
在坐标选项卡中，可以看到，这里可以设置Offsets偏移量，就是ROI的点可以选择设置为前面已经存在了变量，并且可以添加一个偏移量进去。
在这个偏移量中，我们可以输入正数、负数等整数：
从图4中看到，使用不同的偏移量，ROI的位置已经发生变化。均往图像中的白色部分的内部缩进了一些。然后我们点击OK按钮确定。好像一切都很正常。
然后再双击创建ROI函数，进入查看：
问题就出在这里了。这个Offsets功能，增加是没错的，可是NI的工程师，对这个变量的数据类型进行了限制或者是设置不正确。一种情况，他们将这个数据类型设置成了U32/U16之类的。另一种情况，他们对输入的数据限制了上下限，必须要大于0。不过无论哪种情况，反正就是你无法输入负数啦，哈哈。
这个偏移量功能在2012版的VBAI中不存在的，因此也就没Bug可言了。纯粹就是2013版的Bug，等到明年再看2014版VBAI有没有改善吧。
|
|
