如果已经一条直线，以及一个圆（圆心、半径），同时直线与圆是有相交的，那么在LabVIEW中如何求直线与圆的交点呢？这个在VDM中没有现成的函数（2017版以前都没有，VDM2018未确定有没有），同样在2017版的视觉助手中也没有该功能。但是在VBAI2015F3版的几何函数中，有求直线与圆的交点的功能，同时还有求圆与圆的交点的功能，以及已知一个圆，及圆外的点，求切线的功能。

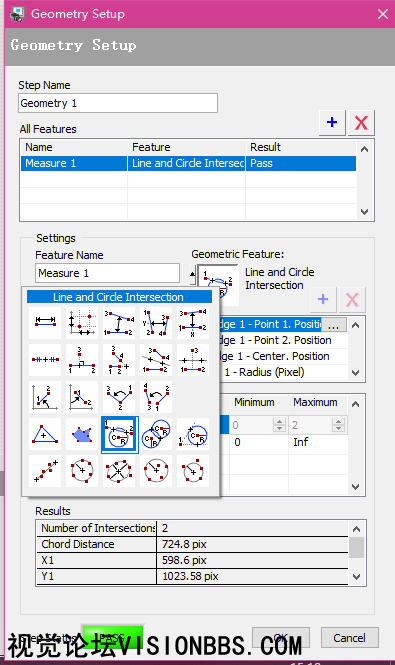

VBAI中的几何函数
VBAI中的几何函数

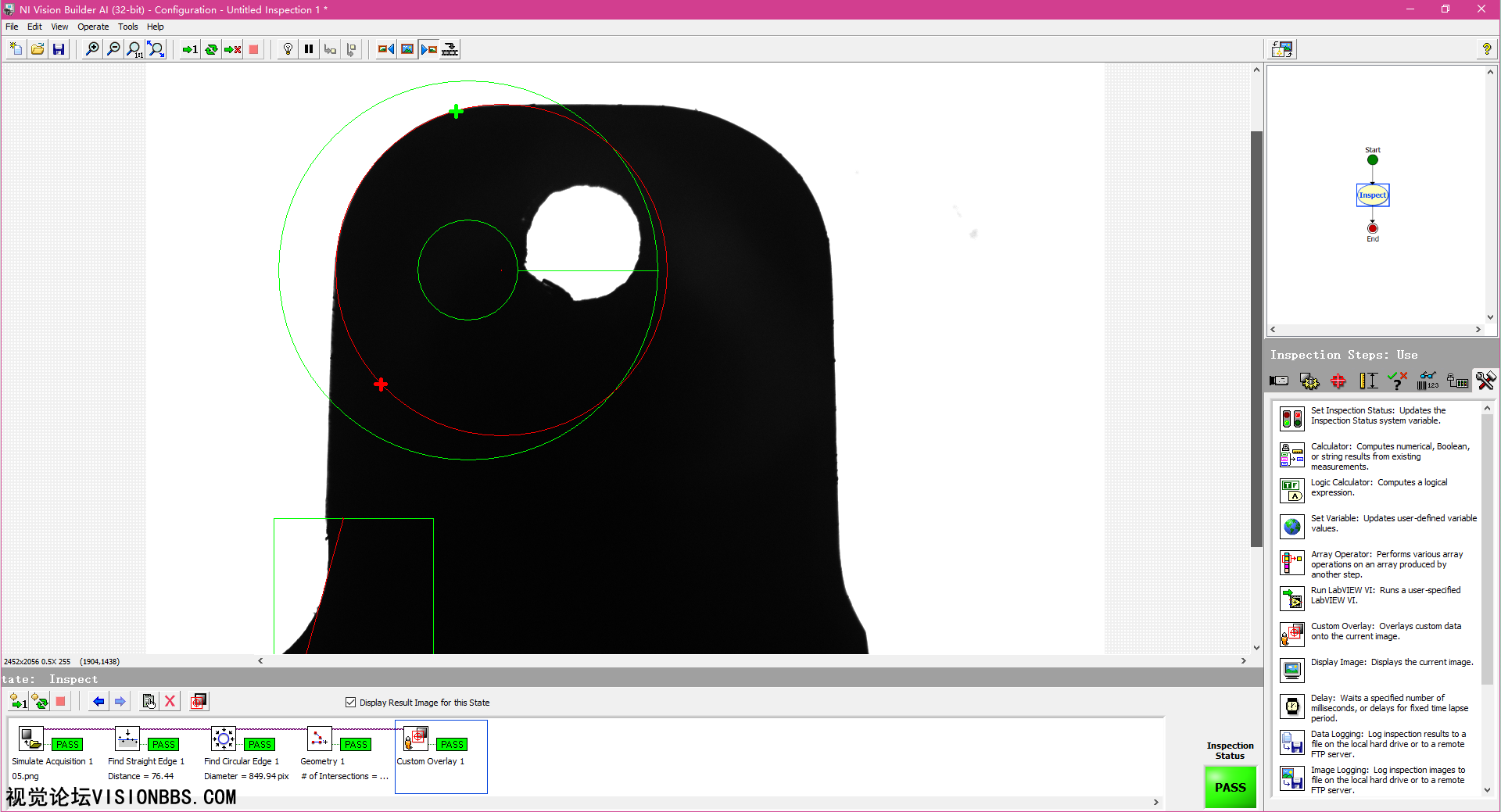

VBAI中求直线与圆的交点
VBAI中求直线与圆的交点
上面的方法，就是在VBAI中求直线与圆的交点的方法。可以利用VBAI生成VI的方式，生成LabVIEW函数，然后查看内部的直线与圆求交点的功能实现方法。以前看了一下，很多三角函数计算。如果不想去死脑细胞，这种方法是比较简单易用的。这个功能好像2015F3中有的，不清楚2015F2、F1以及2015版中是不是也已经包含了。如果没有，请使用最新的2015F3版。
NI Vision Builder for Automation Inspection2015F3（VBAI2015F3）视觉生成器_编程语言|应用软件_机器视觉教程|软件|驱动下载_视觉论坛VISIONBBS_机器视觉_LED视觉光源_光源控制器_工业相机_工业镜头_机器视觉方案_系统_图像处理教程_东莞市华动智能科技有限公司
http://visionbbs.com/thread-17153-1-1.html
脚本下载：VBAI2015F3。
VBAI中求直线与圆的交点.rar
(990.59 KB, 下载次数: 112)
|
|
