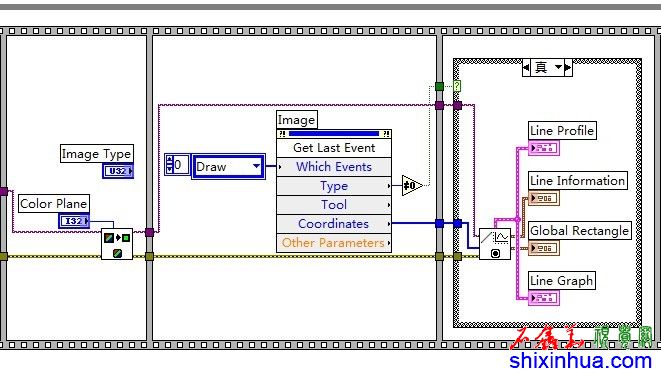

labview可以通过摄像头，采用单色线谱，然后对其进行阈值判断的方法完成线径测量的工作。 原理实际上不是很复杂，首先采用了一款USB显微镜，当然摄像头也行，笔者用来测漆包线的，所以需要进行光学放大。 然后找一把尺子，当然，根据你所需要的范围大小选择合适的比例尺。 然后采用单色线谱进行两次测量，第一次为标称，就是测量尺子的相关参数，然后测量待测线径，通过比例计算出线径大小。 以下是源代码部分： 摄像头读取部分和原来的一样，这里主要多了一步单色线谱，首先对图像进行灰度处理。（这里根据你采用的光源的方式，自然光就直接灰度，我这里采用红色LED作为光源，所以直接提取R变量作为灰度参数，LED光源的漫反射比较小，可以精确一些）
Labview机器视觉（7）-测线径

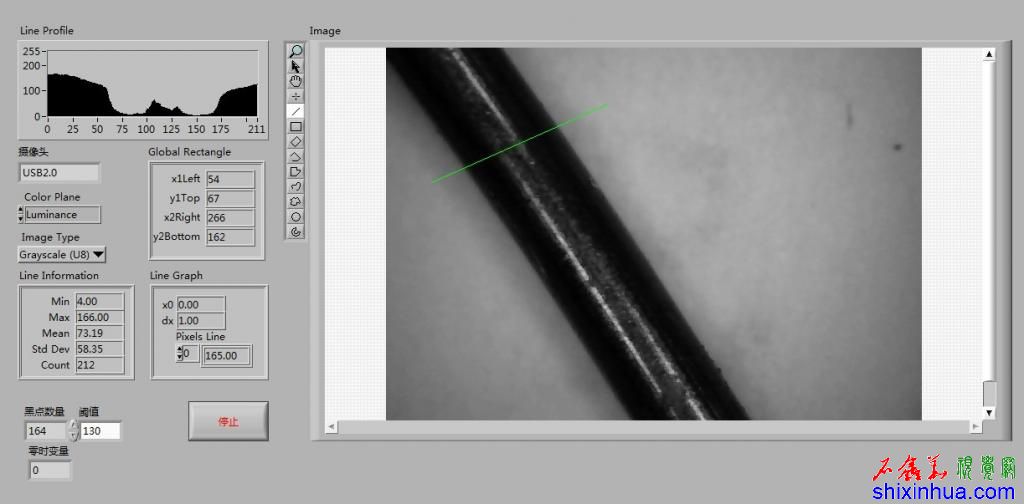

得到结果为
Labview机器视觉（7）-测线径

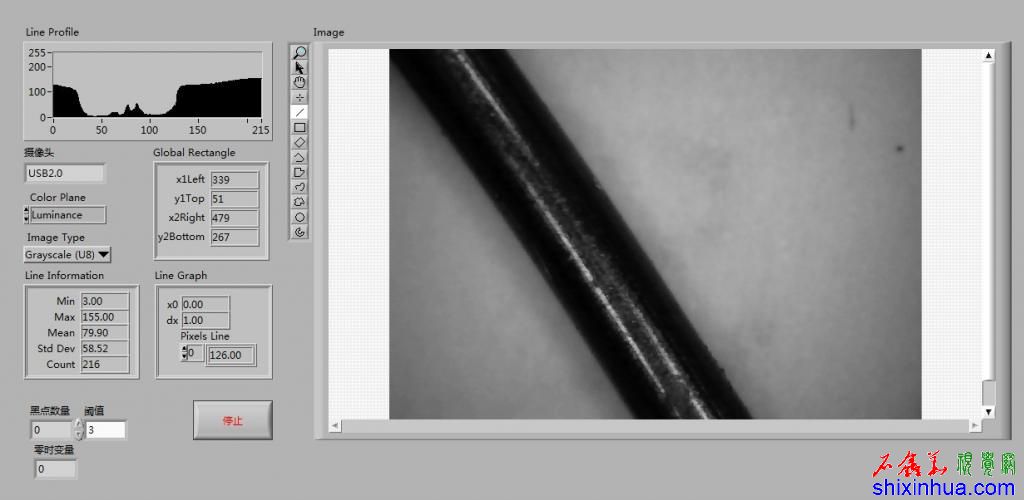

这样，看起来看是挺清楚的，然后观察左边下角的参数框，Min和Max代表灰色像素的像素值大小，我们这里根据上面的色谱大致估算一下（PS：如果光源好的话会呈现跃变形的下降，不过，这里存在一定的漫反射，所以估算一下，一般建议把最大减去平均，这样比较适中一些）
Labview机器视觉（7）-测线径

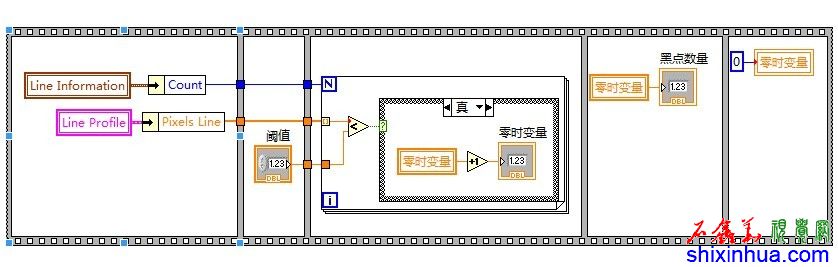

然后进行数点的操作，如图，实际上是对像素值的数组进行一次遍历，数出在阈值以下的点的数目，得出来自然是黑色线上点的个数了，最后进行一个比例转换就行了。当然这里只是部分的代码，实际运作时候还需要进行一些硬件和光学的设计，不过labview的机器视觉部分处理速度还是很快的，很适合做线径测量。
Labview机器视觉（7）-测线径
本文转自少茗博客
|
