[原创] Labview机器视觉(6)-图像识别

[复制链接]
  • TA的每日心情
    擦汗
    11 小时前
  • 签到天数: 3382 天

    连续签到: 4 天

    [LV.Master]2000FPS

    发表于 2013-12-8 11:12:53 | 显示全部楼层 |阅读模式 来自:北京市 光环新网电信数据中心

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x

    labview的图像识别的设置还是较为简单的,基本思想是先选定一段图像(可以是照片也可以实时的进行抓取)做为比对的模板,然后再实时判断需要比对的图像,在其中找到目标并且标识出来。

    主要应用了如下几个控件:

    1.

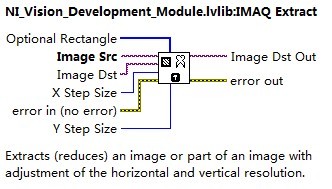

    这个控件我们是当截图来使用的,image src接入原始图像,optional Rectangle通过ROI区域解除绑定之后就可以获得xy坐标获取,x step size和y step size这里表示步长,应该是在图片数据进行降采样的时候使用,这里我们由于使用目的是截图,故设为1.

    Labview机器视觉(6)-图像识别

    Labview机器视觉(6)-图像识别

    2.

    Labview机器视觉(6)-图像识别

    Labview机器视觉(6)-图像识别

    Labview机器视觉(6)-图像识别

    Labview机器视觉(6)-图像识别

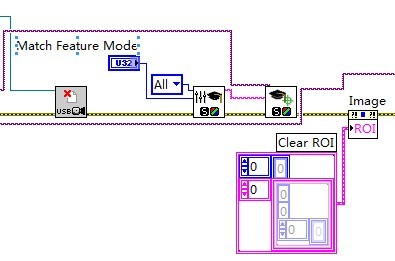

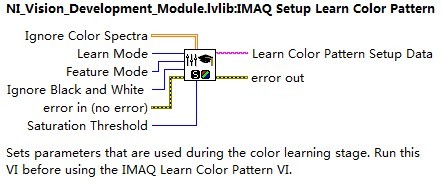

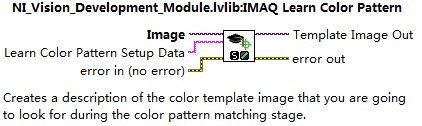

    这两个控件一般一起使用,确定识别学习的模式,由于还不需要对学习进行优化,所以采用选项的模式对其进行设定

    Labview机器视觉(6)-图像识别

    Labview机器视觉(6)-图像识别

    3.

    Labview机器视觉(6)-图像识别

    Labview机器视觉(6)-图像识别

    Labview机器视觉(6)-图像识别

    Labview机器视觉(6)-图像识别

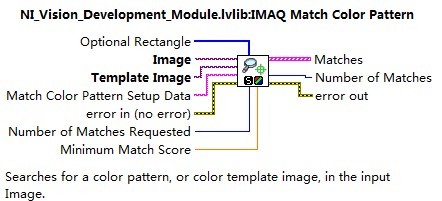

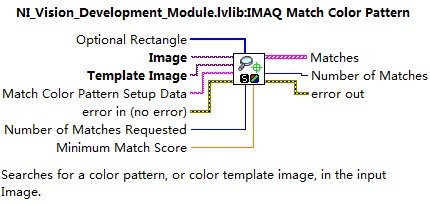

    这里就是开始进行匹配的控件,需要注意的是image指的是现在拍摄的图片或者图片流,template image指的是所需要判断目标的图片,也就是上面截图完之后的图片(注:是截图完的图片,并不是学习完的,学习完之后图片输出端不需要连线),其他多余的选项我们还是连接出来,用来方便选择。

    Labview机器视觉(6)-图像识别

    Labview机器视觉(6)-图像识别

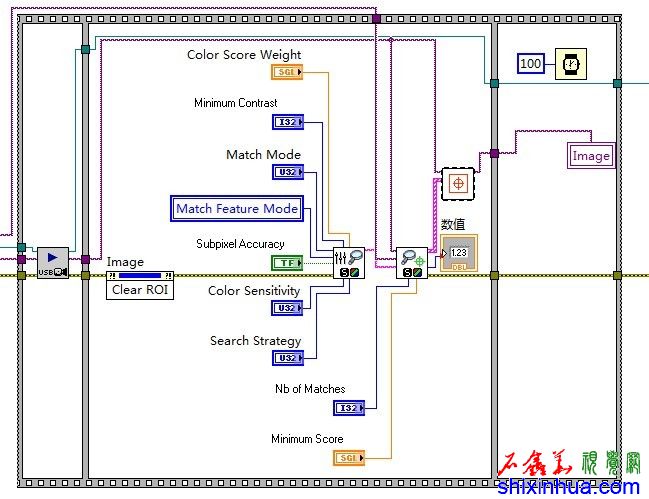

    这里基本设置完了就可以开始测试了。

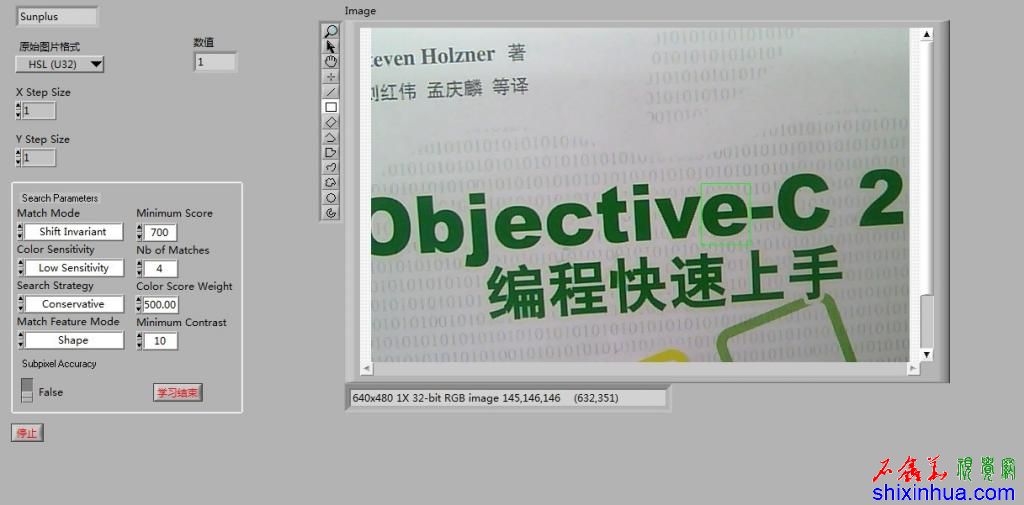

    如图,1-ROI区域选定

    Labview机器视觉(6)-图像识别

    Labview机器视觉(6)-图像识别

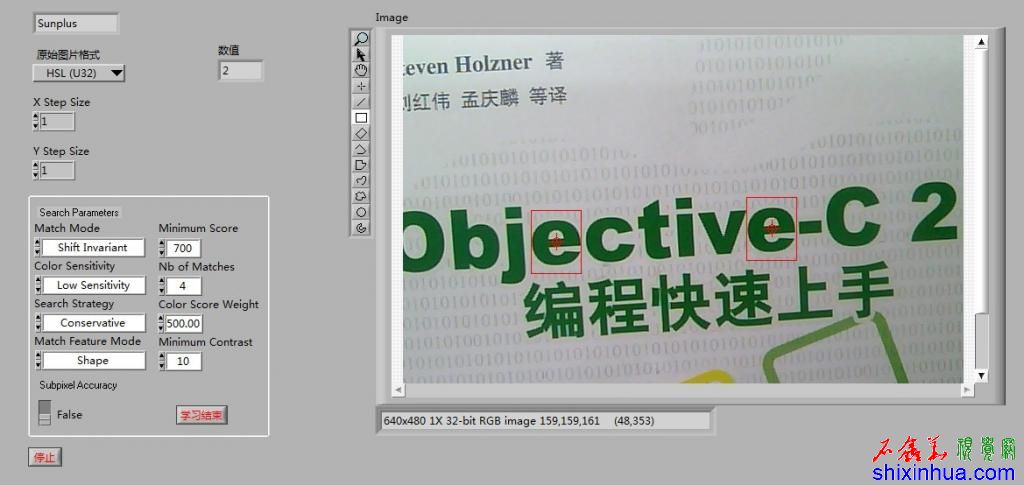

    2.动态识别(在数值那获取的是所识别到的目标的数量)

    Labview机器视觉(6)-图像识别

    Labview机器视觉(6)-图像识别


    回复

    使用道具 举报

  • TA的每日心情
    难过
    2016-5-21 18:10
  • 签到天数: 34 天

    连续签到: 1 天

    [LV.5]500FPS

    发表于 2015-12-28 14:36:17 | 显示全部楼层 来自:吉林省长春市 联通
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    慵懒
    2016-4-11 17:27
  • 签到天数: 15 天

    连续签到: 1 天

    [LV.4]400FPS

    发表于 2015-8-18 08:14:27 | 显示全部楼层 来自:广东省东莞市 电信
    回复 支持 反对

    使用道具 举报

    该用户从未签到

    发表于 2014-4-30 15:58:39 | 显示全部楼层 来自:山东省威海市 电信
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    无聊
    2014-5-22 20:19
  • 签到天数: 3 天

    连续签到: 1 天

    [LV.2]200FPS

    发表于 2014-5-11 19:02:53 | 显示全部楼层 来自:广东省广州市黄埔区 电信
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    无聊
    2014-5-22 20:19
  • 签到天数: 3 天

    连续签到: 1 天

    [LV.2]200FPS

    发表于 2014-5-11 19:50:40 | 显示全部楼层 来自:广东省广州市黄埔区 电信
    楼术能否贴这个程序,有些还不是很能理解,thank a lot
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    无聊
    2014-5-22 20:19
  • 签到天数: 3 天

    连续签到: 1 天

    [LV.2]200FPS

    发表于 2014-5-11 19:50:50 | 显示全部楼层 来自:广东省广州市黄埔区 电信
    楼术能否贴这个程序,有些还不是很能理解,thank a lot
