本帖最后由 石鑫华视觉 于 2014-4-6 15:54 编辑
VBAI 2013支持相机属性读写
VBAI 2013支持相机属性读写

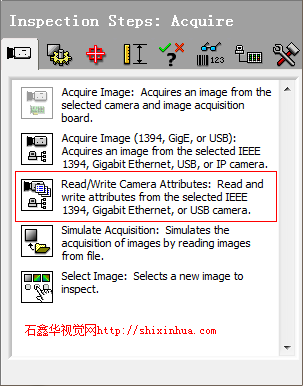

3. Read/Write Camera Attributes：Read and write attributes from the selected IEEE 1394, Gigabit Ethernet, or USB camera.
VBAI Help：Reads or writes camera attributes for an IEEE 1394 camera, GigE Vision camera, IP camera, or DirectShow-compatible USB camera.
针对1394相机、千兆以太网相机、IP相机、或直接显示兼容USB相机进行读写相机属性。利用此函数，可以针对相机属性进行操作，并且通过Grab实时查看属性更改后的采集图片效果。如图3-17所示。
Step Name：步骤名
Devices：设备清单（可通过右边蓝色循环箭头刷新设备）
Cancel write action if attribute value the same:取消写操作当属性值相同时
Cancel remaining attribute actions after first failure:取消剩余的属性操作当第一个属性失败时。
注意：此步骤可以预览图像，点击Grab按钮后即会采集图像预览，以观察属性设置的合理性，但是在VBAI的状态中并不实时采集图像。
图3-17 读写相机属性主体
图3-18 设置相机属性-属性选项卡
Acquisition Option:采集操作，分为不停止采集在应用属性操作之前、停止采集在应用属性操作之前、停止并且不配置采集在应用属性操作之前。
Attribute Actions:属性操作。可以添加、删除、移位需要操作的属性。属性操作是按数组来完成的，所以会牵扯到顺序问题。
Attribute Action Settings:属性操作设置
Action下拉菜单中有Read读、Write写、Wait等待可选择
Value是具体属性的值。
Attribute & Current Value：属性树与属性当前的值
Attribute Information:属性信息
Comment：注释
Automatically add new attribute action after value change:自动添加新的属性操作在值改变后。
读写属性函数的作用，是在检查需要多次采集图像并且采集图像所用的属性不一致时，对属性进行必要的修改，如前一次采集需要10ms的曝光时间，后一次采集需要2ms曝光时间，这就必须在采集时，对相机的属性进行设置，在达到采集理想图像的目的。功能演示如下图3-19所示，设置相机为连续采集》采集图像》分析图像（二值化）》设置相机为触发采集》采集图像（未收到触发信号、超时）。
|
|
