弹簧有无与到位视觉检测系统

石鑫华视觉

弹簧有无与到位视觉检测系统

弹簧有无与到位视觉检测系统

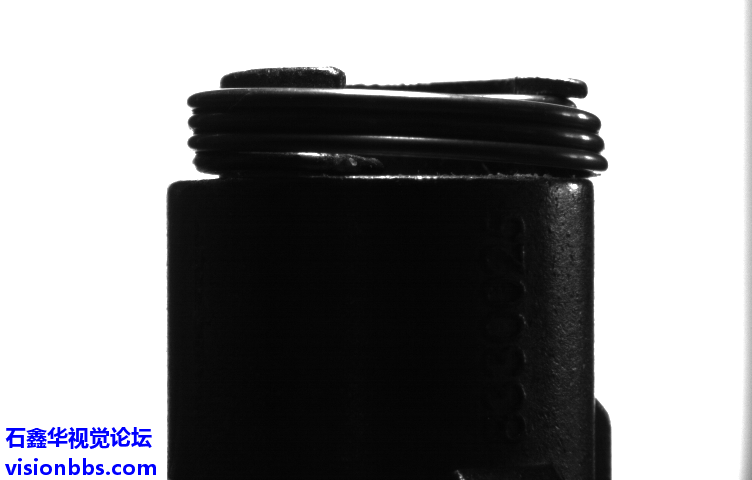

正常安装且到位的弹簧

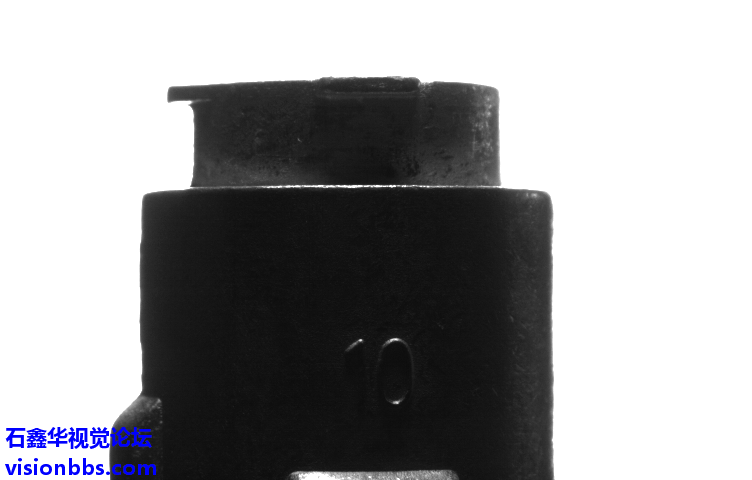

无安装弹簧产品

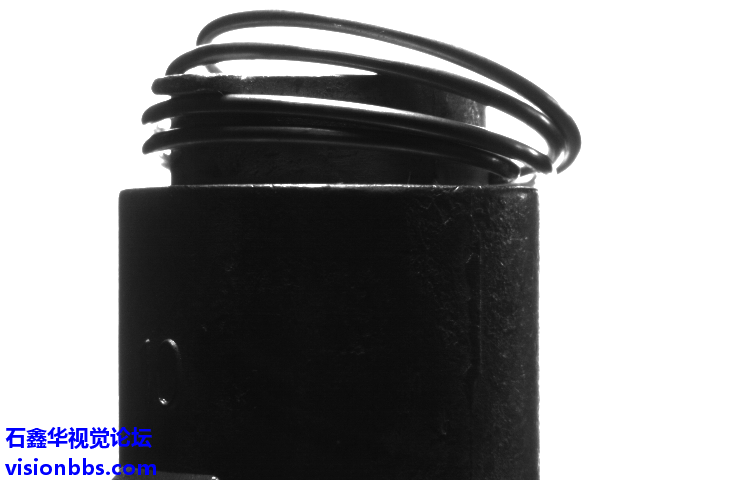

弹簧未到位产品

利用机器视觉系统，检测弹簧有无安装和安装到位与否，直接使用NI视觉中的粒子分析，利用弹簧位置的宽度来判断是否有安装弹簧，有弹簧宽度大；​利用弹簧位置的高度来判断是否安装到位，没有到位时高度小。因为只是检测有无与到位（差别很大）。因此相机分辨率相对比较低，只需要使用30万像素的相机即可以。工业相机、工业镜头、机器视觉光源、光源控制器、IO卡，整体硬件成本小几千块钱。

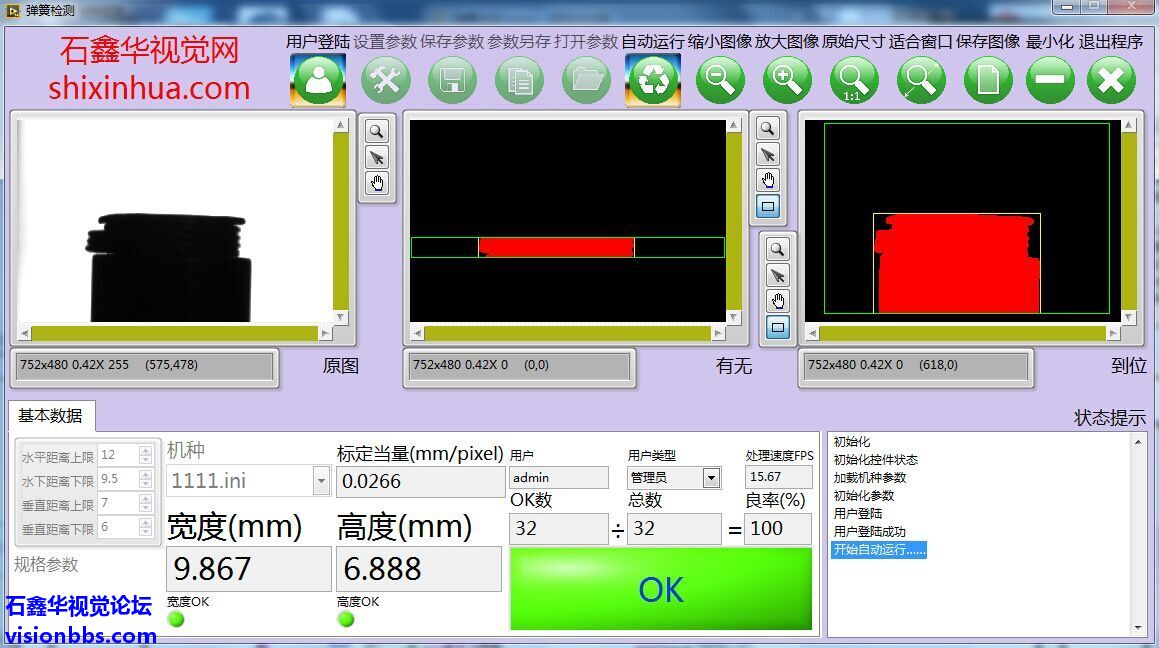

视觉软件使用LabVIEW2014+NI VISION 2014开发。具体常规的用户登录、数据保存、机种管理等功能。因为属于非标定制软件，因此只能测量本弹簧有无与到位，其他功能需要另外开发。
