开关引脚检测

开关引脚检测

视觉项目概述
开关引脚检测机器视觉项目，主要检测拨动开关的引脚变形与有无缺少等情况。如图中所示，拨动开关有三个引脚，需要检测这些引脚有没有变形。另外里面还有一些弹片、触点等零件，需要判断有无。本项目可以利用机器视觉与图像处理的方法进行检测，代替人工检测，实现高速、百分百品质保证的检测效果。

检测原理
对于引脚的变形检测，可以使用直线间距离测量。而对于有无，则可以使用灰度进行测量。简单、高效、稳定。

图像处理开发平台
LabVIEW2013SP1+NI Vision 2013SP1

硬件平台
大恒 DH-HV1351UM-M 130万像素带硬件触发工业相机
Computar M2514-MP2定焦工业镜头
华视 环形光源-7430-W专用机器视觉光源
华视 模拟控制器-2424-1CH 光源控制器
华视 三进三出串口通信IO卡 结果输出专用IO卡

开关引脚检测包含功能
直线距离测量：用于引脚间距检测
亮度测量：用于有无检测
用户管理系统：用于用户管理与权限分配
机种管理：可以设置不同的参数，应用于不同的产品测试测量
步骤控制：可以添加、删除、修改测量步骤（仅包含直线距离测量与亮度测量两种测量功能）
数据保存：使用Access本地数据库保存测量结果数据
输出输出IO：输入可以使用IO卡输出进行软触发（当相机没触发信号时），也可以使用相机硬触发，直接触发相机拍照；输出使用IO卡进行输出，可以直接驱动喇叭、灯光、PLC等
规格参数可设置：可对不同产品设置不同的测量规格，用户自定义测量范围
相机参数可设置：可对相机的快门、增益、触发等进行设置
图像参数可设置：可设置检测的ROI兴趣区域、寻找直边函数的梯度、搜索线间距、方向、极性等进行设置
其它参数可设置：如是否需要保存图像、是否需要保存数据、串口通信端口号、串口输出脉冲宽度
手动调试功能：可手动调试，采集图像、图像处理等参数可修改
自动运行功能：可自动运行，当有触发信号时，触发相机拍照，然后直接进行图像处理，并输出检测结果，最后判断是否需要保存图片与数据。处理完成后等待触发信号

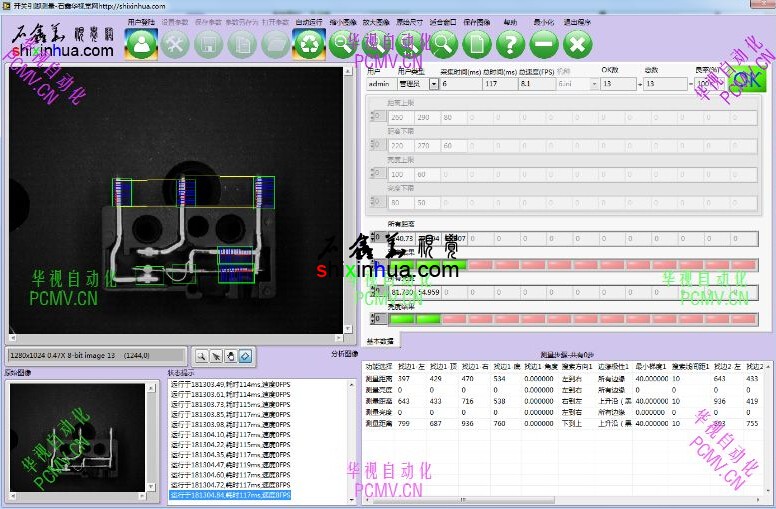

软件界面

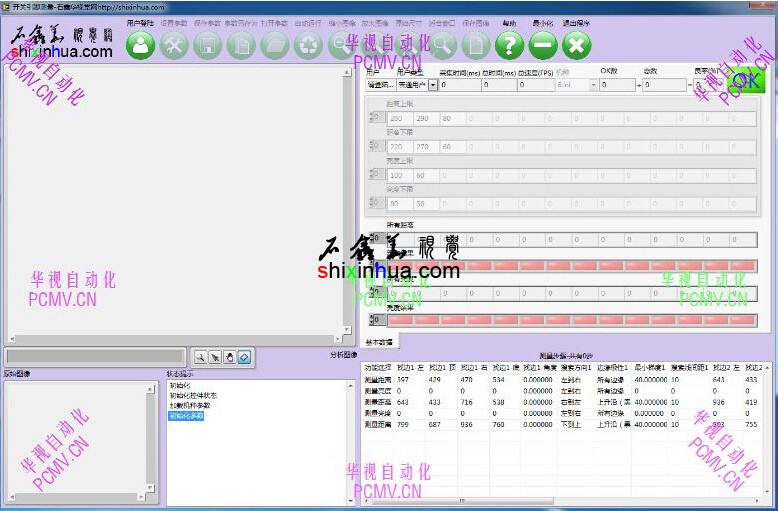

初始化界面
