[有偿] LabVIEW图像处理源代码-螺丝孔定位导航

[复制链接]
  • TA的每日心情
    开心
    2015-3-26 16:24
  • 签到天数: 161 天

    连续签到: 1 天

    [LV.7]700FPS

    发表于 2014-8-16 09:41:45 | 显示全部楼层 |阅读模式 来自:广东省东莞市 移动

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
    本帖最后由 秋水伊人 于 2014-8-16 10:17 编辑


    LabVIEW图像处理源代码-螺丝孔定位导航

    本机器视觉解决方案,可以检测各种五金件、PCB等部品上的螺丝孔位,从而引导电动螺丝批自动打螺丝。

    基于LabVIEW2013版开发,包含软件。硬件需要根据具体的检测项目选择使用不同的工业相机、工业镜头与机器视觉光源。

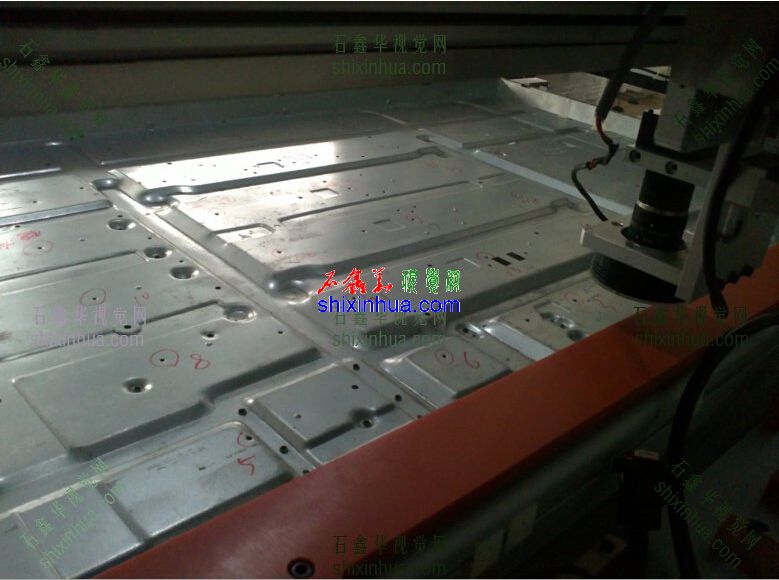

    电视机背光板引导打螺丝

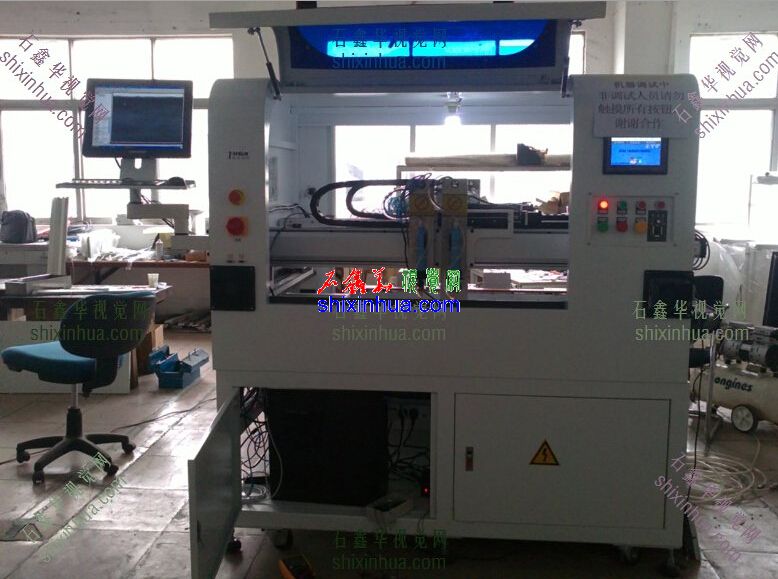

    电视机背光板打螺丝机

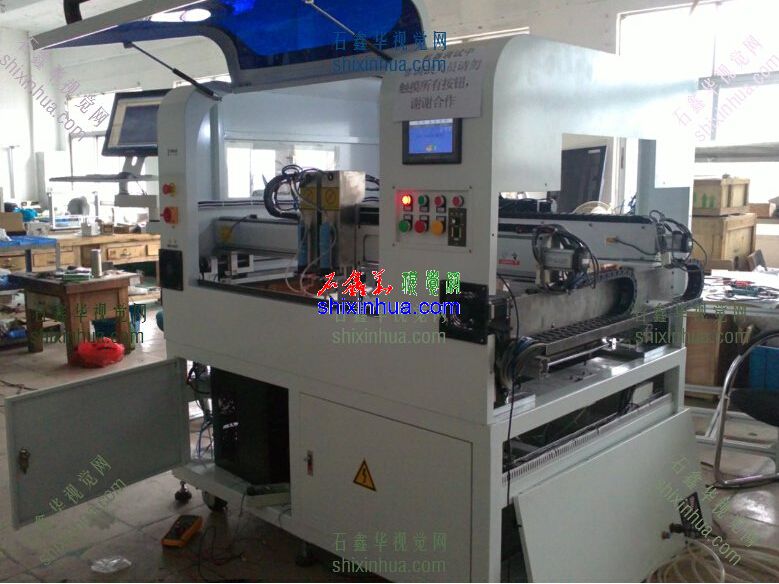

    电视机背光板打螺丝机



    针对电视机背光板螺丝机包含硬件

    工业相机:DH-HV5051UM-M,1个。500万像素USB2.0接口CMOS工业相机。如需要进行高速测量,可以使用CCD工业相机。

    工业镜头:Computar M5018-MP2,1个,拍摄孔位,用于成像定位。

    机器视觉光源:环形光源-7090-W。照明用机器视觉光源,可以有效的将螺丝孔位表现出来。

    光源控制器:模拟控制器-2424-1CH-M。1通道模拟控制器。

    延长管:20mm。4个5mm独立接圈,可更换延长管长度,以适应不同大小的被测对象。

    IO卡:可不用IO卡。使用串口与PLC直接通信。写数据到PLC中。



    针对电子机背光板检测包含软件

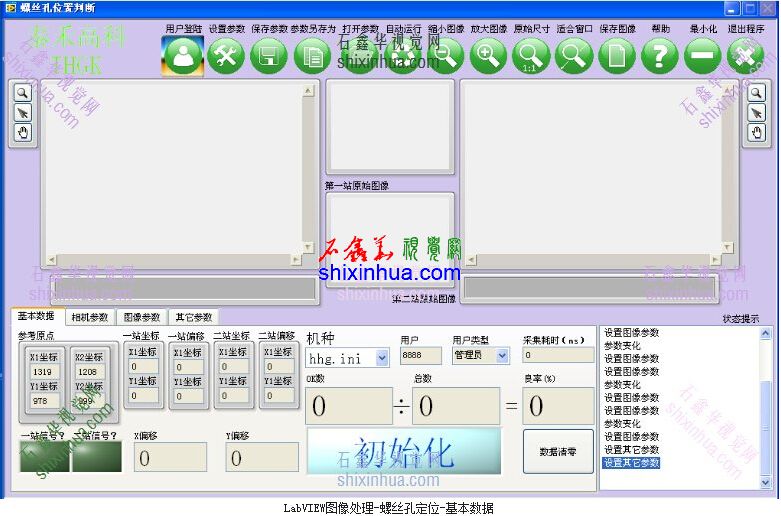

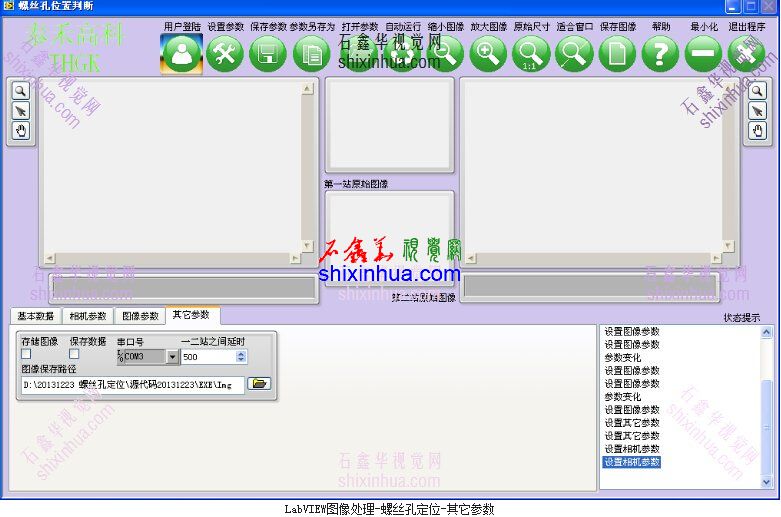

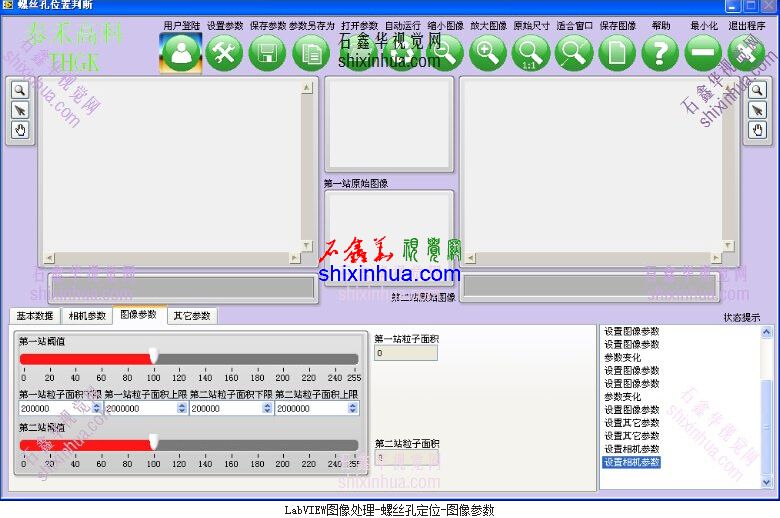

    螺丝孔定位导航软件,可以使用应用软件,也可以提供LabVIEW的图像处理源代码。
















    石鑫华视觉的源代码购买请看https://shop128020756.taobao.com
