产品表面缺陷

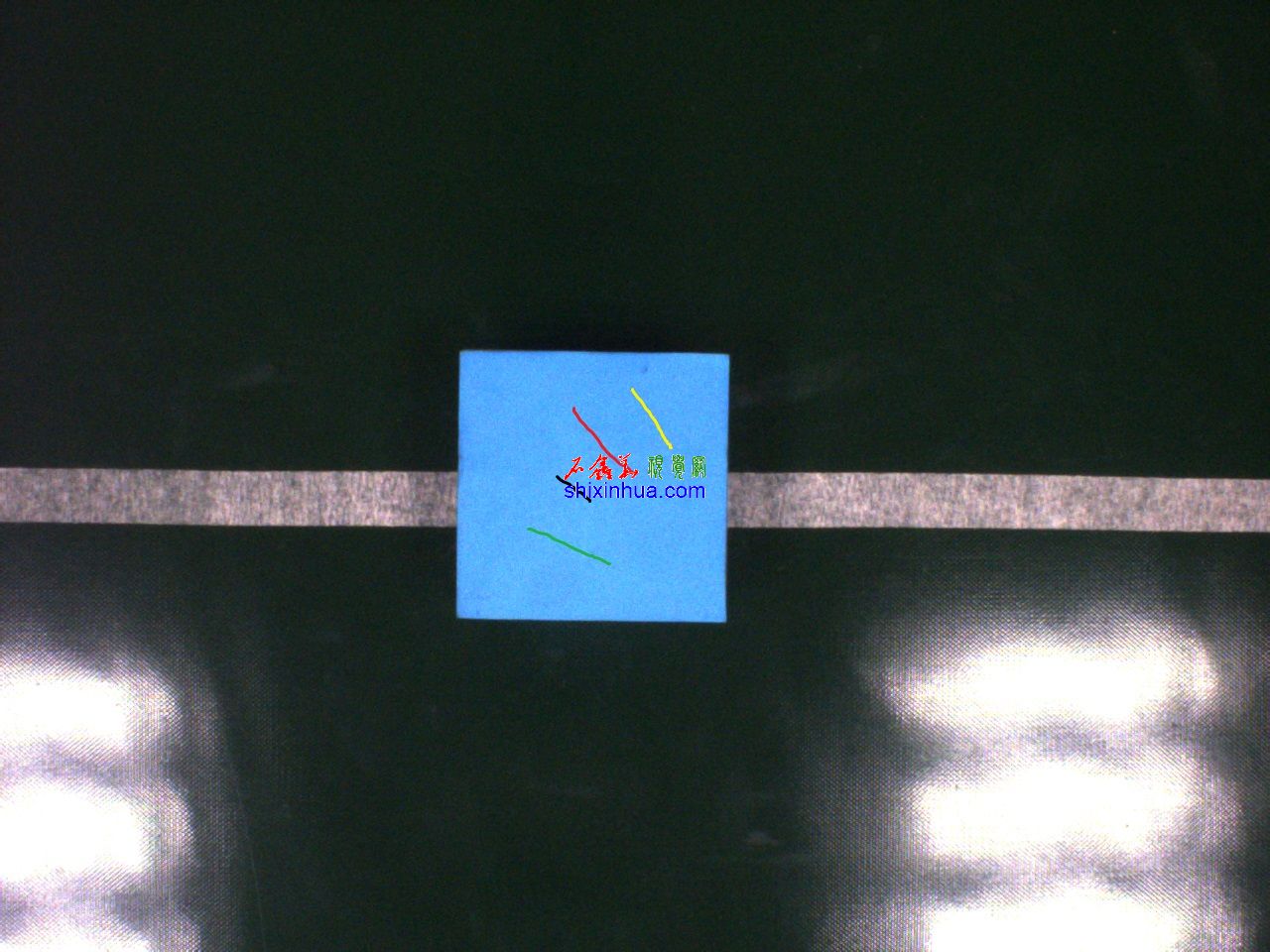

产品表面缺陷 对于这种产品的表面缺陷检测，相对比较简单。因为产品的背景比较单一，因此只需要做一次二值化，然后再做一次粒子分析就可以得到想要的结果了，当然在粒子分析之前，可以使用粒子过滤，将小粒子去掉。在粒子分析中，有一个孔洞面积，可以利用此参数判断粒子里是不是有缺陷。
首先对原始图像做二值化处理
首先对原始图像做二值化处理 这里是彩色图像，使用彩色阈值函数。提取背景颜色所表示的区域。
第二步做粒子过滤
第二步做粒子过滤 使用粒子过滤函数，将面积小于指定值的粒子过滤掉，从而只留下目标特征。
第三步做粒子分析
第三步做粒子分析 第三步使用粒子分析函数，进行粒子分析。可以在Select Measurements中选择需要的测量数据：
选择需要的测量数据
选择需要的测量数据 在粒子分析函数中，其实有大量的测量参数可以选择，在这里，可以直接选择Hole’s area。然后利用此孔洞面积作为有无缺陷的判断标准，当面积大于指定值时，可以认为这个粒子里面有缺陷。 |
