MER3-1610-52U3DC大恒图像水星USB3.2彩色工业相机

水星三代 1610 万像素USB3.2 接口面阵相机

MER3-1610-52U3DC相机采用全局曝光的Sony IMX542 CMOS 感光芯片， 通过USB3.2数据接口进行图像数据的传输，传输速度可达10Gbps，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，并且相机四面设有螺钉安装孔位，可以在不同结构下灵活安装，具有体积小、高帧率、高分辨率且传输速度快的优异特性，是高可靠性的工业数字相机产品。

水星MER2-U3(-L)系列工业相机

应用领域

工业外观检测、3D视觉、眼科筛查、生物医疗、电子元器件检测等领域。

功能特性

■    两种曝光模式：标准曝光模式 / 极小曝光模式

■    像素抽样、Binning、数字移位、黑电平和Sensor 位深功能

■    支持 Gamma 校正，优化采集图像的亮度

■    彩色型号支持环境光源预设、颜色转换、饱和度、多维颜色转换功能

■    黑白相机支持降噪功能

■    查找表、参数组、计数器、定时器、帧存控制

■    序列控制功能支持多组功能参数配置

■    取消参数范围限制，可扩大曝光、增益、等参数的范围值

■    提供 512KB 用户数据区，保存算法系数、参数配置等

光谱曲线

规格参数

型号	MER3-1610-52U3DC	MER3-1610-52U3M
光谱	彩色	黑白
像素格式	BayerRG8 / BayerRG10 / BayerRG12 / BayerRG10p / BayerRG12p / RGB8 / BGR8 / Mono8 / Mono10 / Mono12	Mono8 / Mono10 / Mono12 / Mono10p / Mono12p
信噪比	40.7 dB	42.1 dB
品牌	大恒图像
分辨率	5320(H) × 3032(V)
传感器	Sony 1.1" IMX542 Global shutter CMOS
像元尺寸	2.74μm × 2.74μm
帧率	52.0 fps
模数转换精度	8 bit，10 bit ，12  bit
像素深度	8 bit，10 bit ，12  bit
曝光时间	极小：1μs ~ 2.4μs，实际步长：0.1μs；   标准：3μs~1s，实际步长：1μs（像素抽样开启或曝光时间3μs~20μs），1 行周期（曝光时间20μs 以上）
增益	AnalogALL：0dB ~ 24dB；默认值0dB，步长0.1dB   DigitalALL：0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4   Sensor：1×1，2×2（仅黑白型号支持）
像素抽样	Sensor：1×1，2×2
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入， 2 路双向  GPIO
数据接口	USB3.2 Gen2 × 1
供电要求	USB3.2接口供电
额定功率	4.59 W @ 5VDC
工作温度	0° C ~ +50° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C
机械尺寸	29(W) ×29(H) × 46.8(L) mm（不含镜头接口和连接件）
重量	60 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows
认证及标准	CE，RoHS，FCC，ICES，UKCA，USB3  Vision®，GenICam®

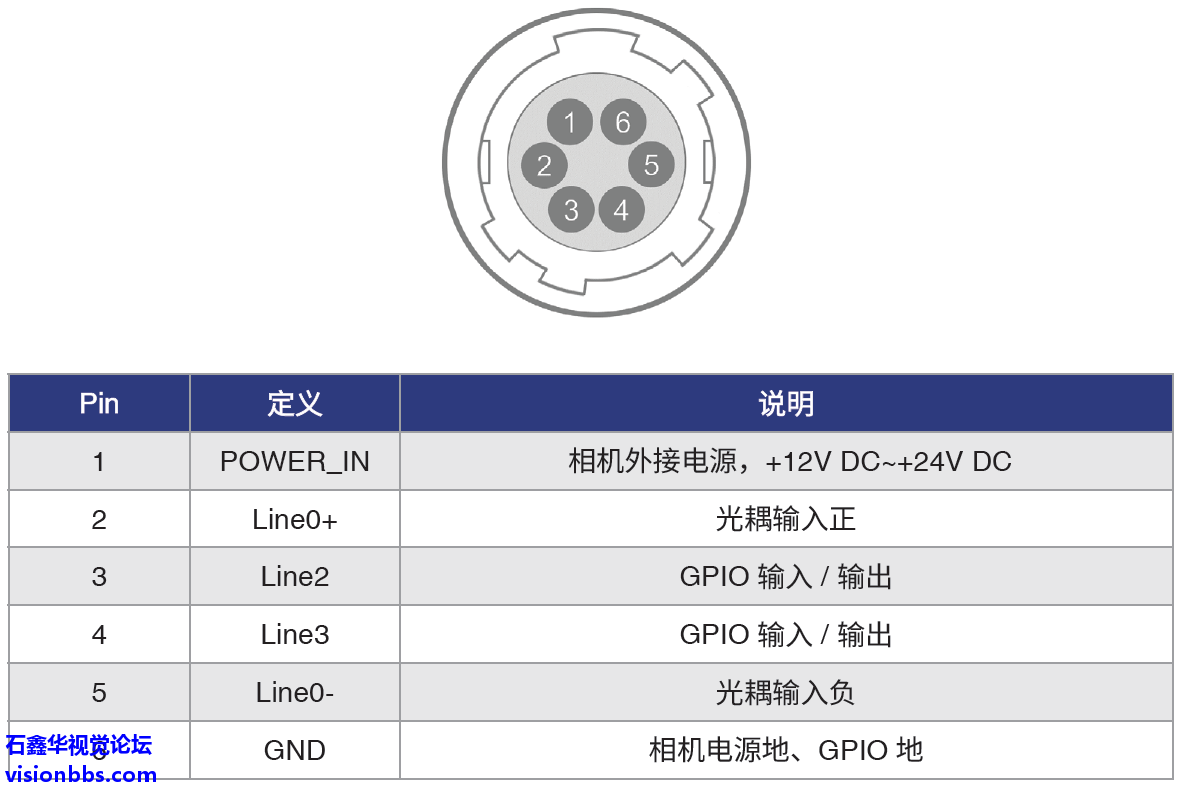

IO接口

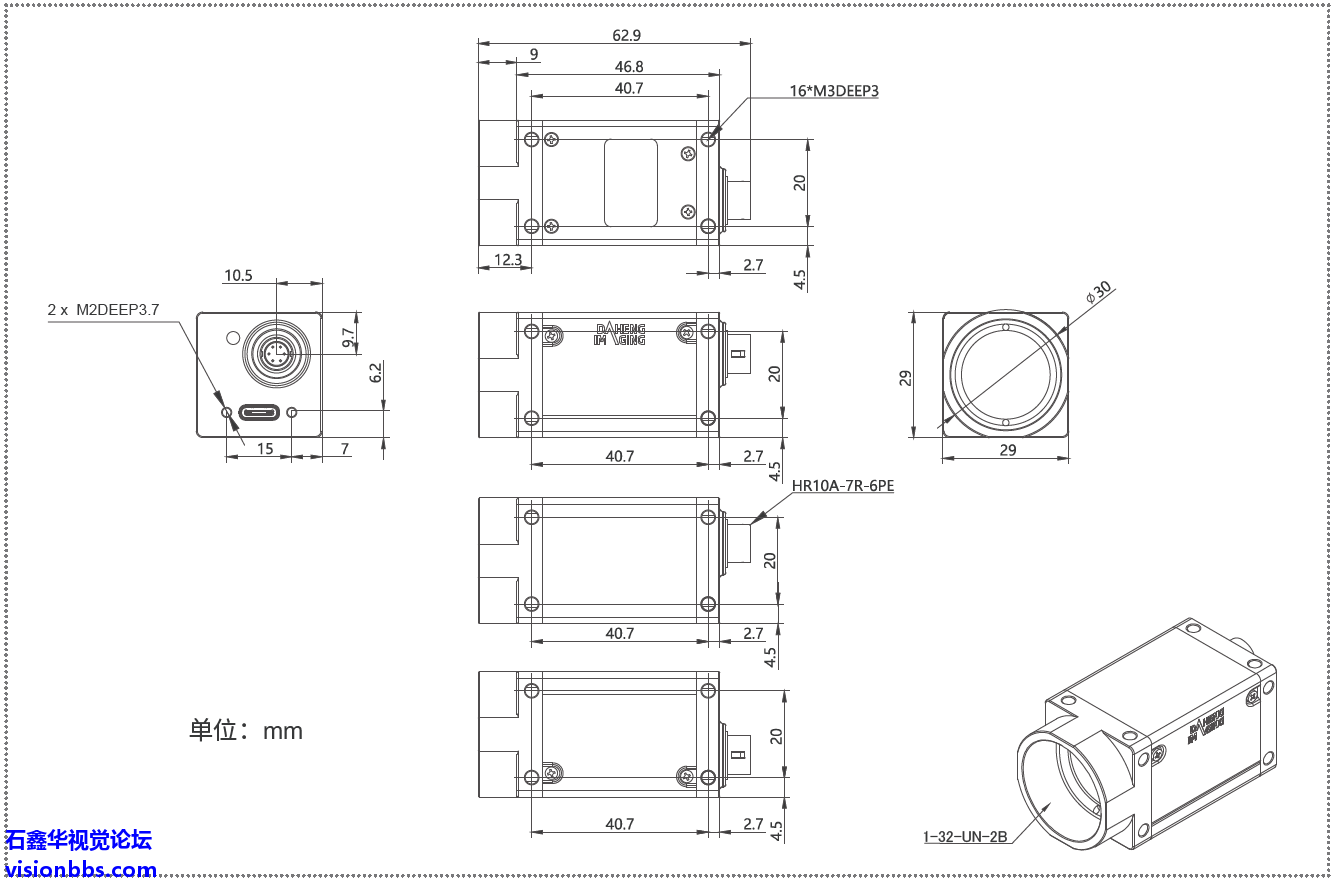

机械尺寸
