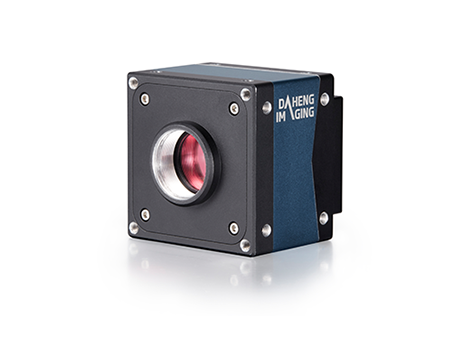

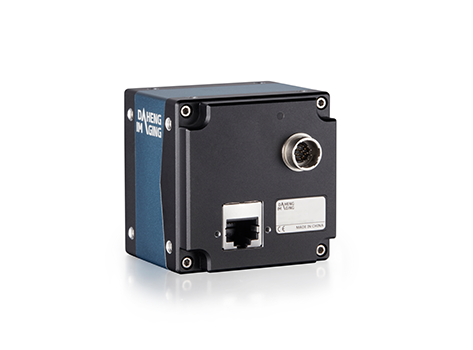

大恒图像火星MARS-G5-P系列5GigE接口工业相机火星MARS-G5-P系列

5GigE接口，高分辨率，高传输带宽，高清晰度，低噪声

火星(MARS)家族的MARS-G5-P系列数字相机是由大恒图像自主研发的全新产品，性能出色、功能强大、价格实惠、安装、使用方便，支持Powerover Ethernet (PoE，兼容IEEE802.3af 标准)。MARS-G5-P系列相机提供多种分辨率、帧率的相机型号，并配备有各大领先芯片制造商生产的CMOS 感光芯片可供选择。

MARS-G5-P 系列数字相机通过网络接口进行图像数据的传输，最高可达5Gbit/s 的传输速率，显著提升了传统网络相机的传输带宽，并提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性、高性价比的工业数字相机产品。适用于工业检测、医疗、科研、教育以及安防等领域。

火星MARS-G5-P 系列

火星MARS-G5-P系列

5GigE在一些领域又称为5GBASE-T，是NBASE-T技术支持的2种速度的一种，另一种为2.5GBASE-T。NBASE-T技术目前已经成为IEEE802.3bz标准的基础。

GigE Vision 自2006 年发布以来一直采用千兆网作为传输接口，随着Sensor 分辨率和帧率的逐渐增大，

千兆网的传输速度已经逐渐成为了制约GigE Vision 相机瓶颈。MARS-G5-P 相机的传输部分基于NBASE-T 技术，最高传输速率达到5Gbit/s，并支持速率切换为1Gbit/s 和2.5Gbit/s，大大提升网络相机传输速度，拓展了网络相机的应用领域。

由于传输速度大大提升，与千兆网相机相比，5GigE 相机的功耗明显增大，MARS-G5-P 相机采用了独特的散热技术(被动散热技术)，使得相机在有限的体积内最大限度的发挥传输能力，相机可靠性高，环境适应性强。

利用CAT-5e 及以上等级网线5GBASE-T依然能够传输100m 的距离，与传统千兆网并无差别，因此用户无需购买新的网线。

当前PC 一般都不支持5GigE 传输接口，因此用户需要单独购买5GigE 的网卡，推荐型号为Intel X550和IOI GE10-PCIE4XG301。网卡一般要求PC 的PCIE 插槽为x4 gen3。IntelX550 网卡只在Win10 64 位下支持5GigE 和2.5GigE。为了达到更好的采集效果，推荐如下设置：

1) 支持巨帧，巨帧长度至少为9014。

2) 网速设置为自适应。

3) 接收缓冲区和发送缓冲区设置为最大值。

4) RX 和TX 都开启流控制。

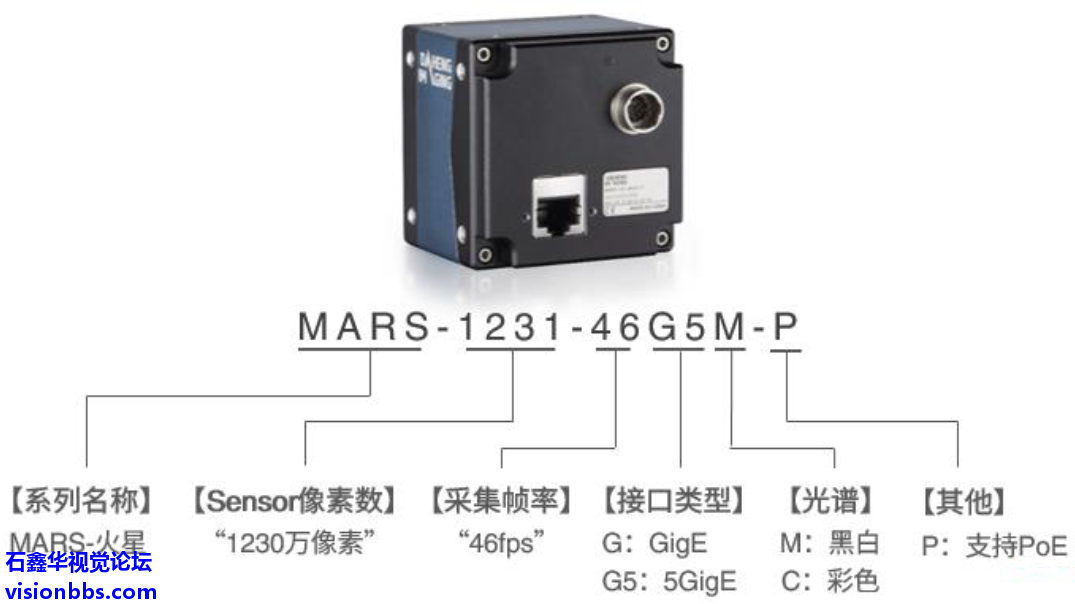

型号名称说明

火星系列5GigE 接口数字相机的详细信息在下文功能/性能列表给出。每一个相机型号由其Sensor 最大分辨率、最大分辨率下最大帧率，以及Sensor 的彩色/黑白类型确定。

遵循的标准

相机遵循GigE Vision1.2 标准，GEN< i >CAM3.0 标准和IEEE802.3af 标准。

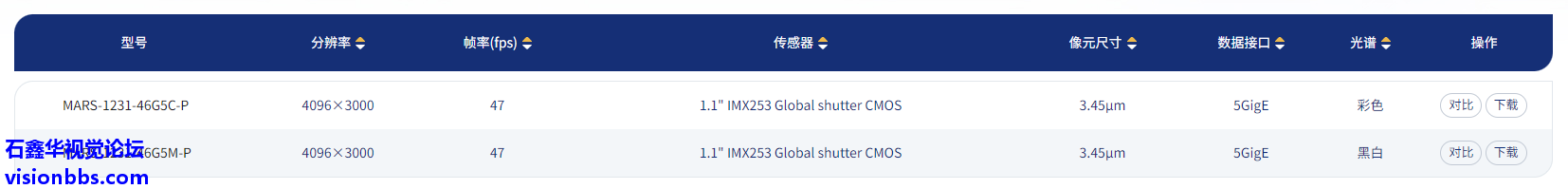

产品列表

型号	分辨率	帧率(fps)	图像传感器	像元尺寸	数据接口	光谱颜色
MARS-1231-46G5C-P	4096×3000	47	1.1" IMX253 Global shutter CMOS	3.45μm	5GigE	彩色
MARS-1231-46G5M-P	4096×3000	47	1.1" IMX253 Global shutter CMOS	3.45μm	5GigE	黑白
