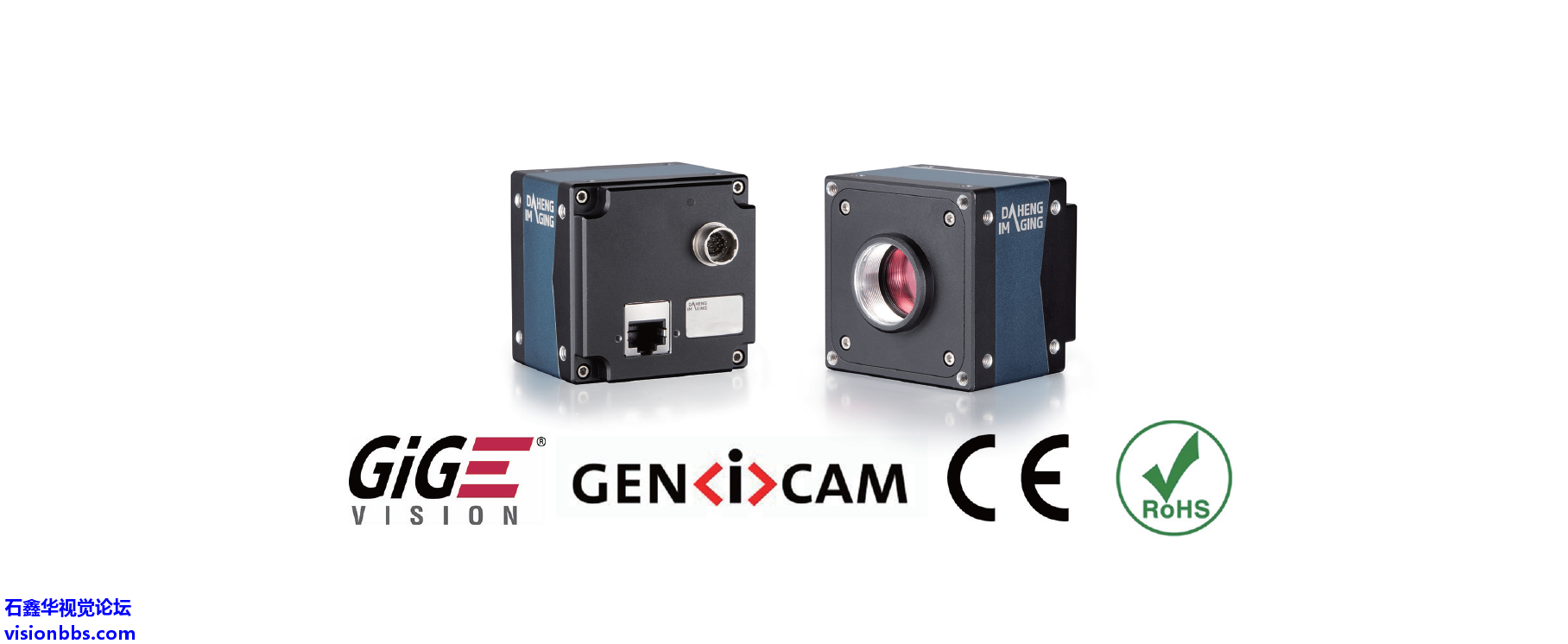

MARS-1231-46G5C-P大恒图像火星5GigE工业相机

火星系列1200万像素5GigE彩色工业相机

火星MARS-G5-P 系列相机是大恒图像推出的高传输带宽工业数字相机，具有高分辨率、高清晰度、低噪声等特点。MARS-1231-46G5C-P 采用Sony IMX253 CMOS 感光芯片，通过5GigE 数据接口进行图像数据的传输，最大传输速率可达5Gbit/s，支持Power over Ethernet，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性、高性价比的工业数字相机产品。

火星MARS-G-P系列

5GigE在一些领域又称为5GBASE-T，是NBASE-T技术支持的2种速度的一种，另一种为2.5GBASE-T。NBASE-T技术目前已经成为IEEE802.3bz标准的基础。

GigE Vision 自2006 年发布以来一直采用千兆网作为传输接口，随着Sensor 分辨率和帧率的逐渐增大，

千兆网的传输速度已经逐渐成为了制约GigE Vision 相机瓶颈。MARS-G5-P 相机的传输部分基于NBASE-T 技术，最高传输速率达到5Gbit/s，并支持速率切换为1Gbit/s 和2.5Gbit/s，大大提升网络相机传输速度，拓展了网络相机的应用领域。

由于传输速度大大提升，与千兆网相机相比，5GigE 相机的功耗明显增大，MARS-G5-P 相机采用了独特的散热技术(被动散热技术)，使得相机在有限的体积内最大限度的发挥传输能力，相机可靠性高，环境适应性强。

利用CAT-5e 及以上等级网线5GBASE-T依然能够传输100m 的距离，与传统千兆网并无差别，因此用户无需购买新的网线。

当前PC 一般都不支持5GigE 传输接口，因此用户需要单独购买5GigE 的网卡，推荐型号为Intel X550和IOI GE10-PCIE4XG301。网卡一般要求PC 的PCIE 插槽为x4 gen3。Intel X550 网卡只在Win10 64 位下支持5GigE 和2.5GigE。

应用领域

工业检测、医疗、科研、教育及安防等领域。

产品特点

l  自动增益、自动曝光、ROI

l  像素抽样

l  黑电平

l  坏点校正

l  参数组

l  支持 1Gbit/s、2.5Gbit/s 和5Gbit/s 不同传输速率切换

l  坚固的全金属外壳和线缆锁紧装置

规格参数

型号	MARS-1231-46G5C-P	MARS-1231-46G5M-P
品牌	大恒图像
系列	火星MARS-5G-P
分辨率	4096(H) ×  2160(V)
传感器	SONY 1"  IMX267 Global shutter CMOS
像元尺寸	3.45μm ×  3.45μm
帧率	47fps
模数转换精度	10 bit
像素深度	8 bit，10 bit
光谱	彩色	黑白
图像数据格式	Bayer RG8 /  Bayer RG10	Mono8 / Mono10
信噪比	40.79 dB	40.68
曝光时间	21μs ~ 1s
增益	0dB ~ 24dB
Binning	不支持
像素抽样	不支持
同步方式	外触发，软触发
工作方式	连续采集，软触发采集，外触发采集
镜像翻转	不支持
I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，2 路双向 GPIO
数据接口	5GigE PoE
供电要求	PoE（Power over Ethernet，兼容 IEEE802.3af）或12VDC-10% ~ 24VDC+10% 电源
功率	< 9 W @ 12  VDC；< 10.5 W @ PoE
工作温度	0° C ~ +45° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C
机械尺寸	62(W) × 62(H)  × 53.2(L) mm（不含镜头接口和连接件）
重量	305 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit  Windows，Linux，Mac OS
认证及标准	CE，RoHS，GigE Vision®，GenICam®

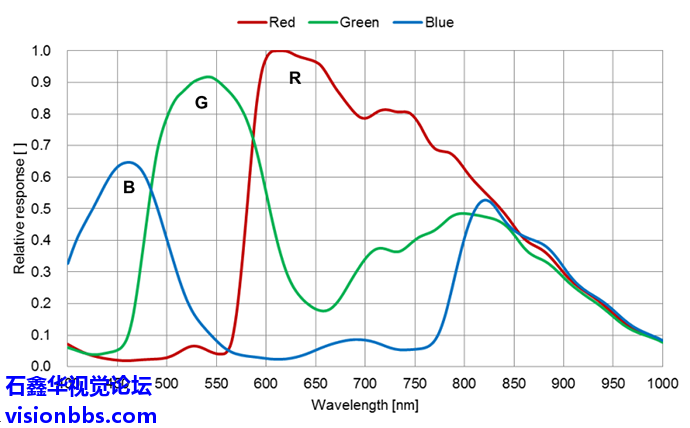

光谱曲线

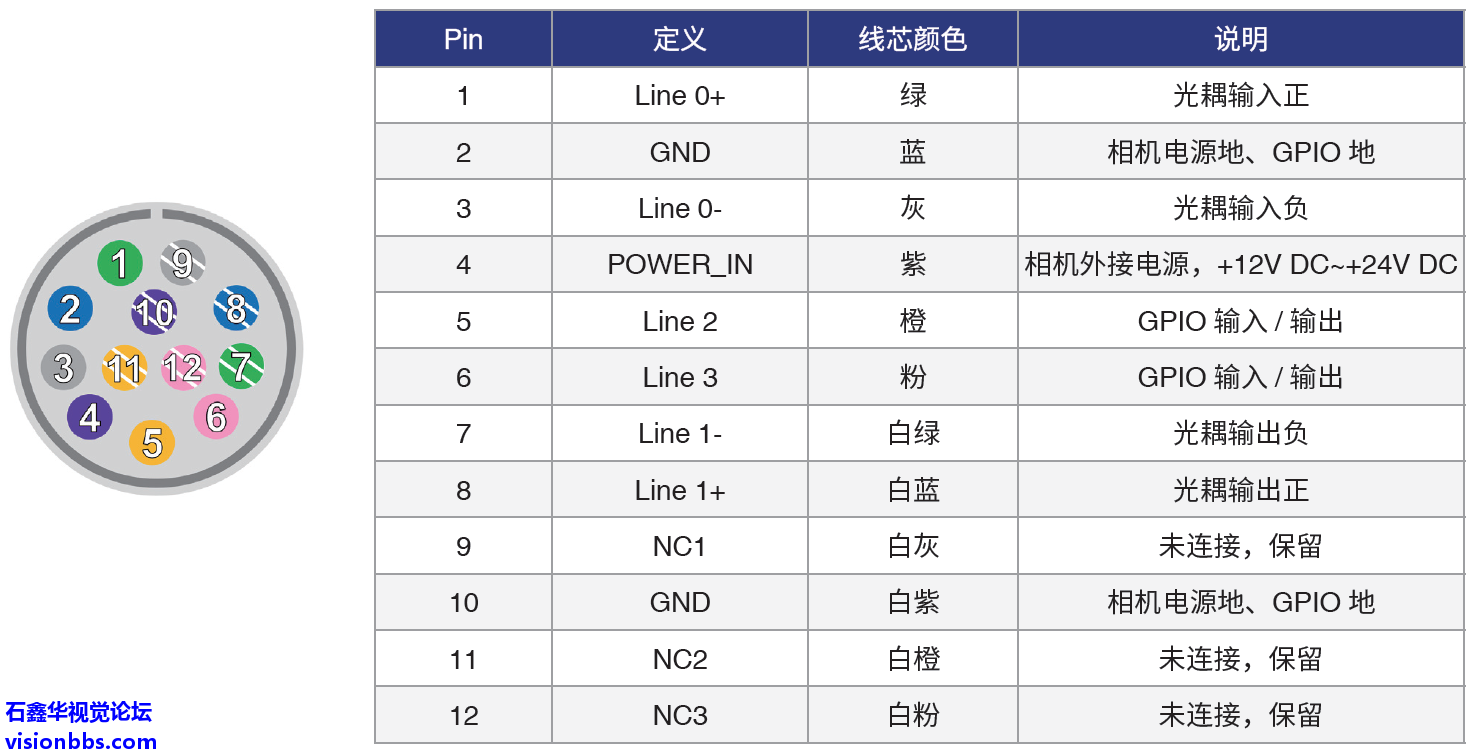

IO接口

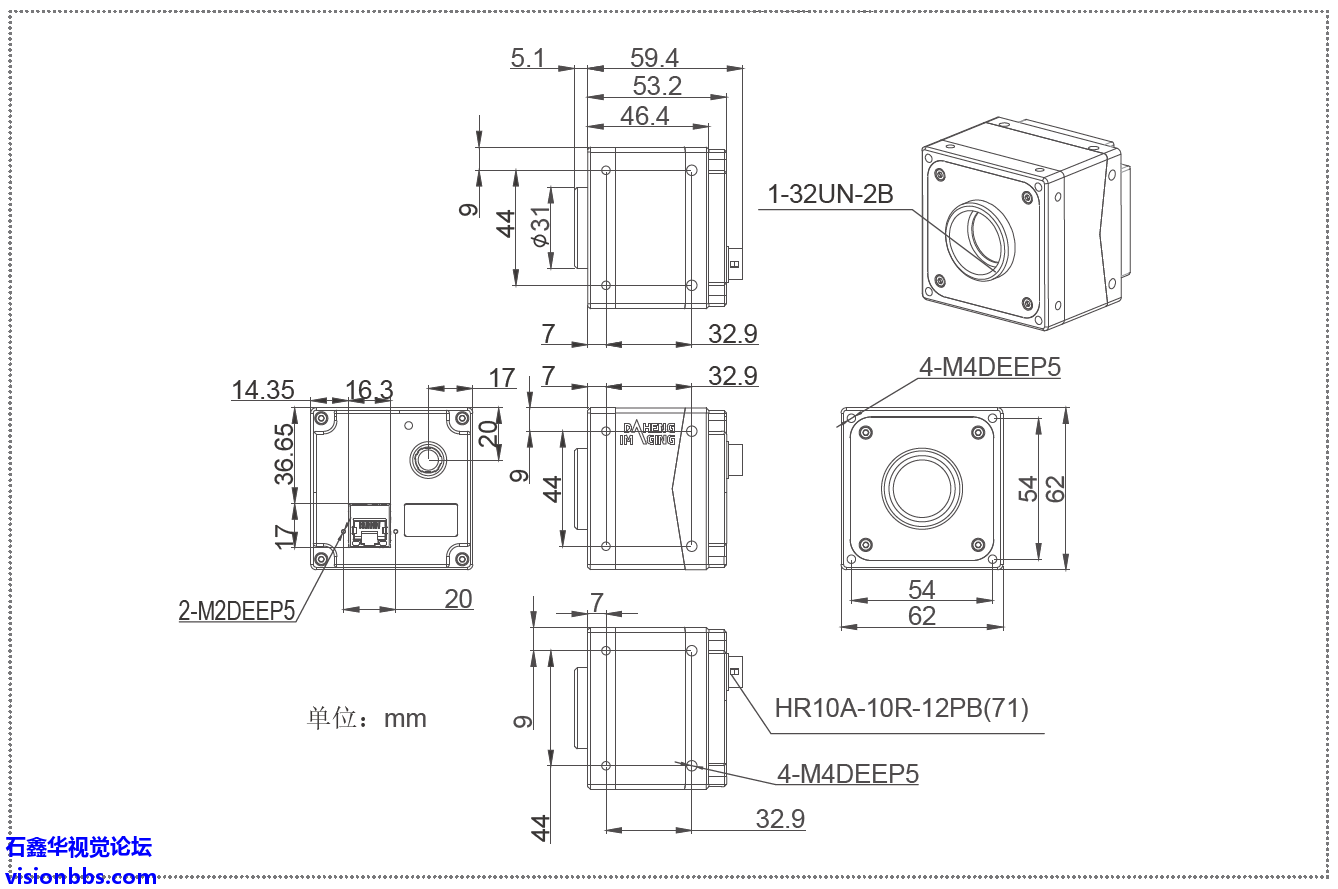

机械尺寸

MARS-1231-46G5MC-P
