    大恒图像火星MARS-X2系列CXP2.0接口工业相机

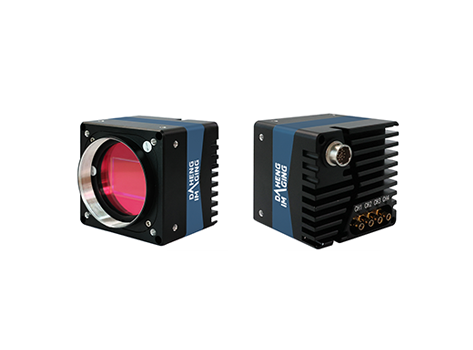

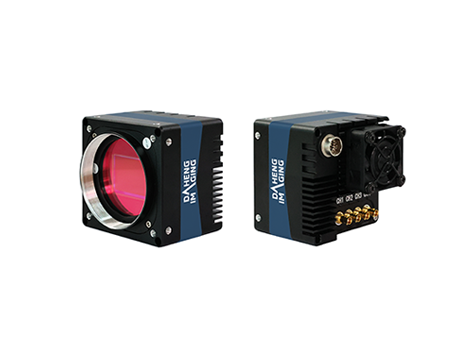

    火星MARS-X2系列
    大恒图像火星 CoaXPress2.0 接口工业相机采用高性能 CoaXPress2.0 接口进行图像数据的高速传输， 单通道传输速率可达 12.5Gbit/s。部分型号相机配置 TEC 制冷系统和散热风扇，能够有效减少热噪声，生成优质图像。火星 CoaXPress2.0 接口相机传输速度快、传输稳定性高、功耗低、TEC制冷降温快速平稳、输出图像质量清晰，适用于消费电子、工业检测、医疗、科研、教育等领域。
    火星 MARS-X2系列
    火星MARS-X2系列
    火星MARS-X2系列
    火星MARS-X2系列



    高速传输，稳定性高


    CoaXPress 2.0 数据接口，单通道传输速度可达12.5Gbit/s



    更低热噪声，优质成像


    TEC 制冷，降温快速平稳（环境温度低15℃±0.5℃）



    更低功耗，更高带宽


    兼具高带宽与低功耗的优质解决方案

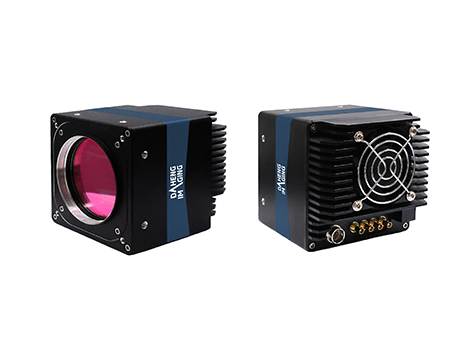

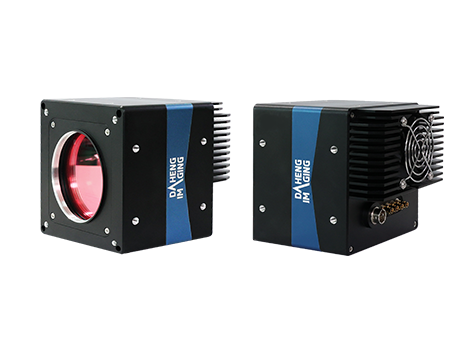

    散热灵活，多种方式可选


    可选TEC制冷、风扇主动散热或被动散热方式



    功能丰富，图像质量更佳


    支持序列、环境光源预设、Gamma 等功能，优化图像质量



    典型应用领域


    LED 检测、PCB检测等高精度半导体、消费电子领域表现出色

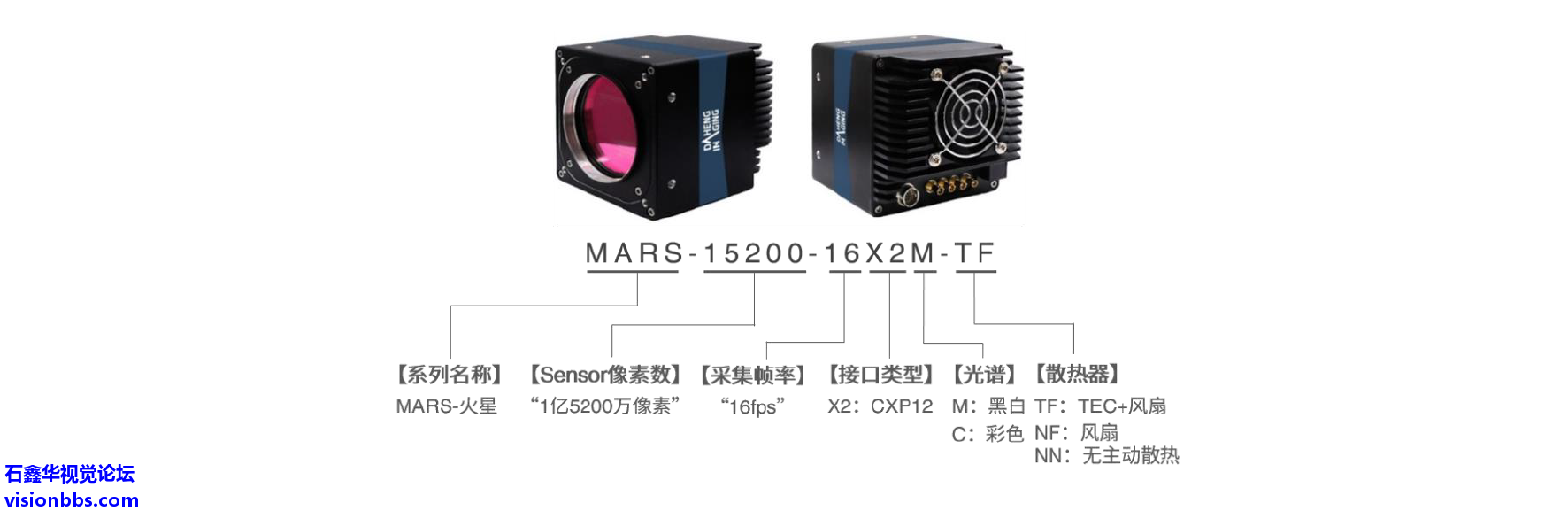

    型号名称说明
    火星（MARS）CoaXPress 接口数字相机的详细信息在下文功能/性能列表给出。每一个相机型号由其Sensor最大分辨率、最大分辨率下最大帧率，以及Sensor的彩色/黑白类型确定。


    遵循的标准
    相机遵循CoaXPress2.0 标准，可以配合当前主流厂商Matrox、Euresys、大恒图像的采集卡进行图像采集及控制。



    适配北极星 CoaXPress 图像采集卡
    MARS-CXP 系列相机搭配 POLS-CXP图像采集卡，更好的发挥相机性能。采集卡基于PCIe Gen3 接口总线及 CXP2.0 协议，最多同时支持 4 通道 HD-BNC 连接，最大主机带宽 6700MB/s，实现高速图像采集与数据传输，丰富的图像预处理功能，高可靠性、高性价比。

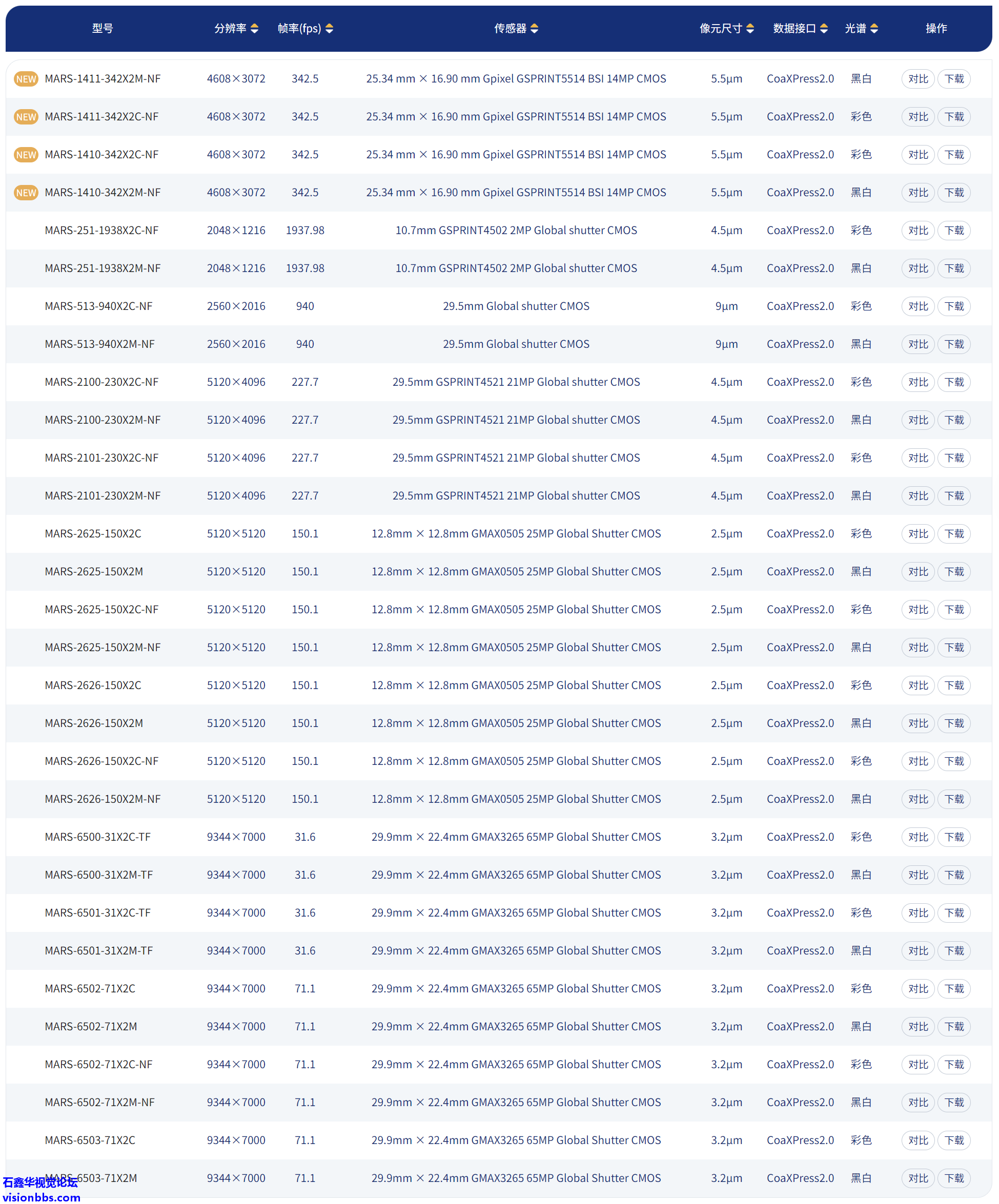

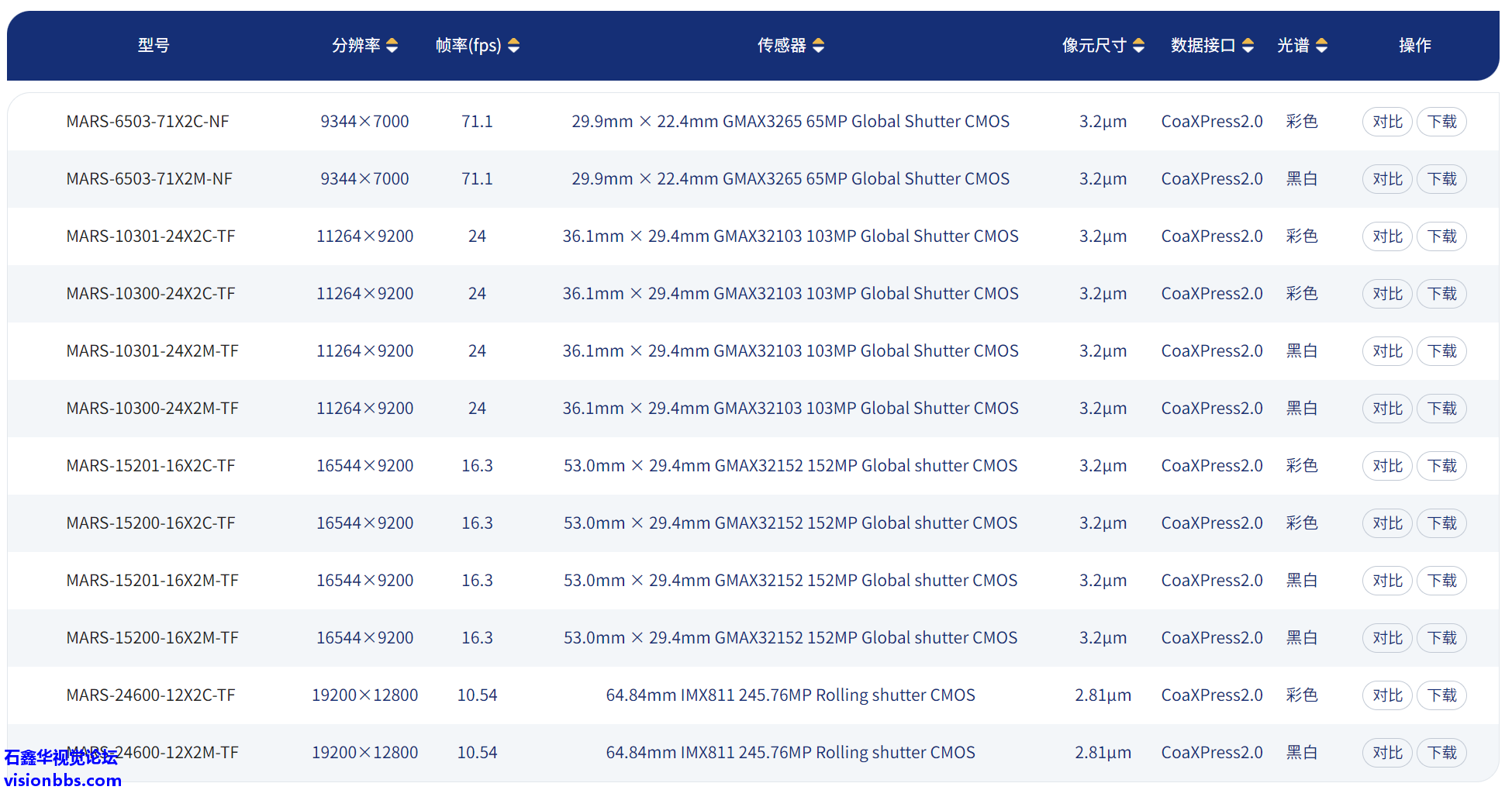

    产品列表

    型号
    分辨率
    帧率(fps)
    图像传感器
    像元尺寸
    数据接口
    光谱颜色
    4608×3072
    342.5
    25.34 mm × 16.90  mm Gpixel GSPRINT5514 BSI 14MP CMOS
    5.5μm
    CoaXPress2.0
    黑白
    4608×3072
    342.5
    25.34 mm × 16.90  mm Gpixel GSPRINT5514 BSI 14MP CMOS
    5.5μm
    CoaXPress2.0
    彩色
    4608×3072
    342.5
    25.34 mm × 16.90  mm Gpixel GSPRINT5514 BSI 14MP CMOS
    5.5μm
    CoaXPress2.0
    彩色
    4608×3072
    342.5
    25.34 mm × 16.90  mm Gpixel GSPRINT5514 BSI 14MP CMOS
    5.5μm
    CoaXPress2.0
    黑白
    2048×1216
    1937.98
    10.7mm GSPRINT4502 2MP Global shutter  CMOS
    4.5μm
    CoaXPress2.0
    彩色
    2048×1216
    1937.98
    10.7mm GSPRINT4502 2MP Global shutter  CMOS
    4.5μm
    CoaXPress2.0
    黑白
    2560×2016
    940
    29.5mm Global shutter CMOS
    9μm
    CoaXPress2.0
    彩色
    2560×2016
    940
    29.5mm Global shutter CMOS
    9μm
    CoaXPress2.0
    黑白
    5120×4096
    227.7
    29.5mm GSPRINT4521 21MP Global shutter  CMOS
    4.5μm
    CoaXPress2.0
    彩色
    5120×4096
    227.7
    29.5mm GSPRINT4521 21MP Global shutter  CMOS
    4.5μm
    CoaXPress2.0
    黑白
    5120×4096
    227.7
    29.5mm GSPRINT4521 21MP Global shutter  CMOS
    4.5μm
    CoaXPress2.0
    彩色
    5120×4096
    227.7
    29.5mm GSPRINT4521 21MP Global shutter  CMOS
    4.5μm
    CoaXPress2.0
    黑白
    5120×5120
    150.1
    12.8mm × 12.8mm  GMAX0505 25MP Global Shutter CMOS
    2.5μm
    CoaXPress2.0
    彩色
    5120×5120
    150.1
    12.8mm × 12.8mm  GMAX0505 25MP Global Shutter CMOS
    2.5μm
    CoaXPress2.0
    黑白
    5120×5120
    150.1
    12.8mm × 12.8mm  GMAX0505 25MP Global Shutter CMOS
    2.5μm
    CoaXPress2.0
    彩色
    5120×5120
    150.1
    12.8mm × 12.8mm  GMAX0505 25MP Global Shutter CMOS
    2.5μm
    CoaXPress2.0
    黑白
    5120×5120
    150.1
    12.8mm × 12.8mm  GMAX0505 25MP Global Shutter CMOS
    2.5μm
    CoaXPress2.0
    彩色
    5120×5120
    150.1
    12.8mm × 12.8mm  GMAX0505 25MP Global Shutter CMOS
    2.5μm
    CoaXPress2.0
    黑白
    5120×5120
    150.1
    12.8mm × 12.8mm  GMAX0505 25MP Global Shutter CMOS
    2.5μm
    CoaXPress2.0
    彩色
    5120×5120
    150.1
    12.8mm × 12.8mm  GMAX0505 25MP Global Shutter CMOS
    2.5μm
    CoaXPress2.0
    黑白
    9344×7000
    31.6
    29.9mm × 22.4mm  GMAX3265 65MP Global Shutter CMOS
    3.2μm
    CoaXPress2.0
    彩色
    9344×7000
    31.6
    29.9mm × 22.4mm  GMAX3265 65MP Global Shutter CMOS
    3.2μm
    CoaXPress2.0
    黑白
    9344×7000
    31.6
    29.9mm × 22.4mm  GMAX3265 65MP Global Shutter CMOS
    3.2μm
    CoaXPress2.0
    彩色
    9344×7000
    31.6
    29.9mm × 22.4mm  GMAX3265 65MP Global Shutter CMOS
    3.2μm
    CoaXPress2.0
    黑白
    9344×7000
    71.1
    29.9mm × 22.4mm  GMAX3265 65MP Global Shutter CMOS
    3.2μm
    CoaXPress2.0
    彩色
    9344×7000
    71.1
    29.9mm × 22.4mm  GMAX3265 65MP Global Shutter CMOS
    3.2μm
    CoaXPress2.0
    黑白
    9344×7000
    71.1
    29.9mm × 22.4mm  GMAX3265 65MP Global Shutter CMOS
    3.2μm
    CoaXPress2.0
    彩色
    9344×7000
    71.1
    29.9mm × 22.4mm  GMAX3265 65MP Global Shutter CMOS
    3.2μm
    CoaXPress2.0
    黑白
    9344×7000
    71.1
    29.9mm × 22.4mm  GMAX3265 65MP Global Shutter CMOS
    3.2μm
    CoaXPress2.0
    彩色
    9344×7000
    71.1
    29.9mm × 22.4mm  GMAX3265 65MP Global Shutter CMOS
    3.2μm
    CoaXPress2.0
    黑白
    9344×7000
    71.1
    29.9mm × 22.4mm  GMAX3265 65MP Global Shutter CMOS
    3.2μm
    CoaXPress2.0
    彩色
    9344×7000
    71.1
    29.9mm × 22.4mm  GMAX3265 65MP Global Shutter CMOS
    3.2μm
    CoaXPress2.0
    黑白
    11264×9200
    24
    36.1mm × 29.4mm  GMAX32103 103MP Global Shutter CMOS
    3.2μm
    CoaXPress2.0
    彩色
    11264×9200
    24
    36.1mm × 29.4mm  GMAX32103 103MP Global Shutter CMOS
    3.2μm
    CoaXPress2.0
    彩色
    11264×9200
    24
    36.1mm × 29.4mm  GMAX32103 103MP Global Shutter CMOS
    3.2μm
    CoaXPress2.0
    黑白
    11264×9200
    24
    36.1mm × 29.4mm  GMAX32103 103MP Global Shutter CMOS
    3.2μm
    CoaXPress2.0
    黑白
    16544×9200
    16.3
    53.0mm × 29.4mm  GMAX32152 152MP Global shutter CMOS
    3.2μm
    CoaXPress2.0
    彩色
    16544×9200
    16.3
    53.0mm × 29.4mm  GMAX32152 152MP Global shutter CMOS
    3.2μm
    CoaXPress2.0
    彩色
    16544×9200
    16.3
    53.0mm × 29.4mm  GMAX32152 152MP Global shutter CMOS
    3.2μm
    CoaXPress2.0
    黑白
    16544×9200
    16.3
    53.0mm × 29.4mm  GMAX32152 152MP Global shutter CMOS
    3.2μm
    CoaXPress2.0
    黑白
    19200×12800
    10.54
    64.84mm IMX811 245.76MP Rolling shutter  CMOS
    2.81μm
    CoaXPress2.0
    彩色
    19200×12800
    10.54
    64.84mm IMX811 245.76MP Rolling shutter  CMOS
    2.81μm
    CoaXPress2.0
    黑白
