MARS-24600-12X2C-TF大恒图像火星CXP高速工业相机

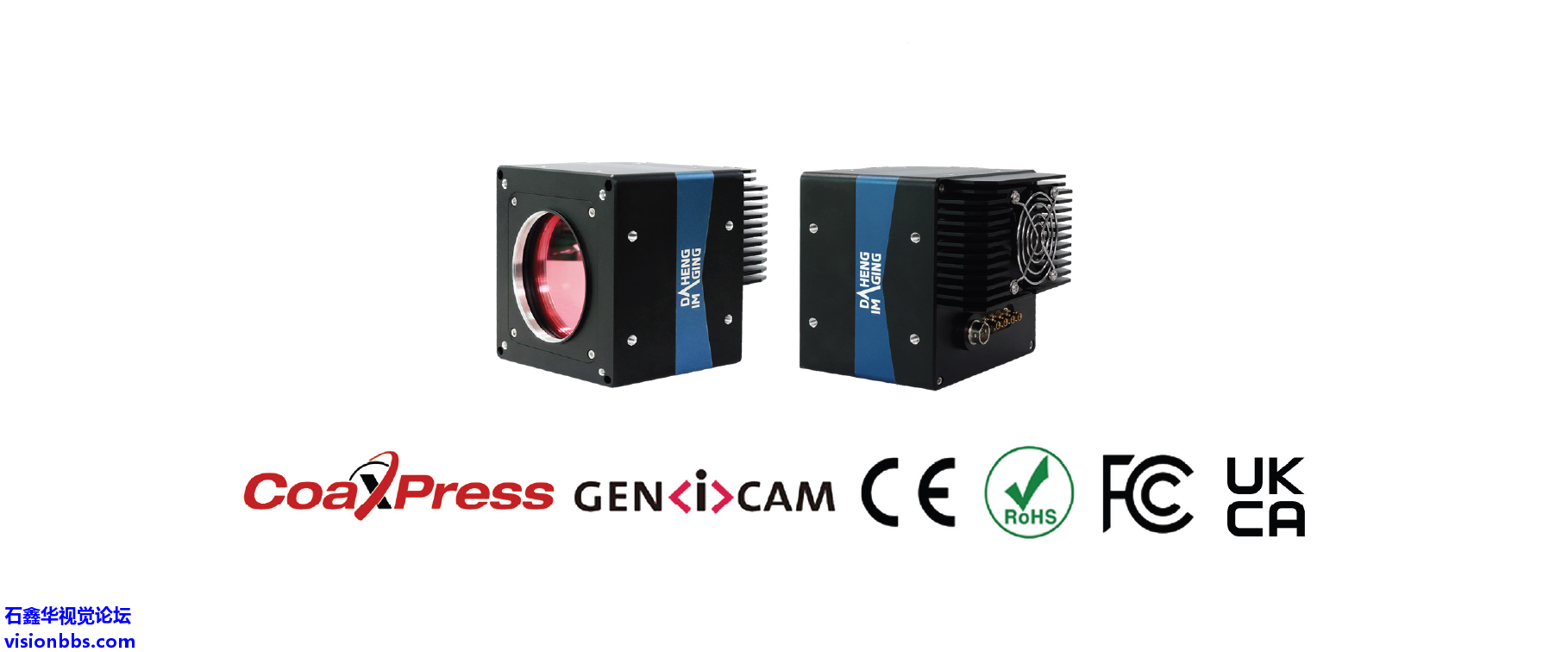

火星系列2亿4600像素CoaXPress2.0 接口彩色工业相机

大恒图像火星MARS-24600-12X2C-TF相机采用Sony IMX811 245.76MP逐行曝光CMOS传感器，通过CoaXPress接口进行图像数据的高速传输，相机配置TEC制冷系统和散热风扇，能够有效减少热噪声，生成优质图像。相机传输速度快、传输稳定性高、功耗低、降温快速平稳、输出图像质量清晰。

火星MARS-X2系列

应用领域

消费电子、工业检测、医疗、科研、教育等领域。

产品特点

l  明场校正、暗场校正、平场校正、静态坏点校正

l  序列控制功能支持平场校正等功能的参数配置，最多 16 组

l  彩色相机支持环境光源预设、颜色转换、饱和度、白平衡功能

l  支持 Gamma、黑电平

l  查找表、参数组、计数器、定时器

l  支持大恒图像以及第三方图像采集卡

规格参数

型号	MARS-24600-12X2C-TF	MARS-24600-12X2M-TF
品牌	大恒图像
系列	火星MARS-X2
分辨率	19200(H) ×  12800(V)
传感器	Sony IMX811  245.76MP Rolling shutter CMOS
靶面尺寸	64.84 mm（D）
像元尺寸	2.81μm ×  2.81μm
帧率(fps)	10.54 fps @  19200 × 12800
模数转换精度	12 bit，14 bit，16 bit
像素深度	8 bit，12 bit，14 bit，16 bit
光谱	彩色	黑白
图像数据格式	Bayer RG8 /  Bayer RG12 / Bayer RG14 / Bayer RG16	Mono8 / Mono12  / Mono14 / Mono16
信噪比	43.9 dB	44.2 dB
曝光时间	CXP12.5 × 4，实际步长：4 行周期   Bayer RG8：144μs ~ 60s；Bayer RG12：123μs ~ 60s；   Bayer RG14：144μs ~ 60s；Bayer RG16：287μs ~ 60s
增益	数字增益：0dB ~ 24dB；默认值0dB，步长0.1dB   模拟增益：0dB ~ 16dB；默认值0dB，步长0.1dB
Binning	不支持
像素抽样	1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集，CXP触发采集
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO，1 路 RS232
数据接口	CXP-12 × 4  (HDBNC)
供电要求	辅助直流 24V电源或 PoCXP供电
功率	典型值：40.6W @24V、环境25℃、Sensor 恒定温度 10℃、TEC(ON)、风扇 (ON)   最大值：44W @ 快速降温阶段、TEC(ON)、风扇(ON)
工作温度	0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
散热方式	TEC 半导体制冷 + 风扇
镜头接口	M72
机械尺寸	120(W) ×  120(H) × 118(L) mm
重量	2340 g
软件	支持大恒图像采集卡以及第三方图像采集卡配套软件
操作系统	Win7 / Win8 /  Win10 / Win11
认证及标准	CE，RoHS，FCC，ICES，UKCA，CoaXPress2.0，GenICam

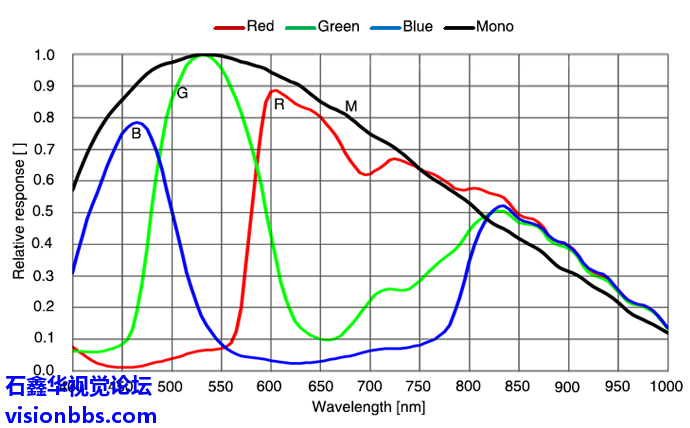

光谱曲线

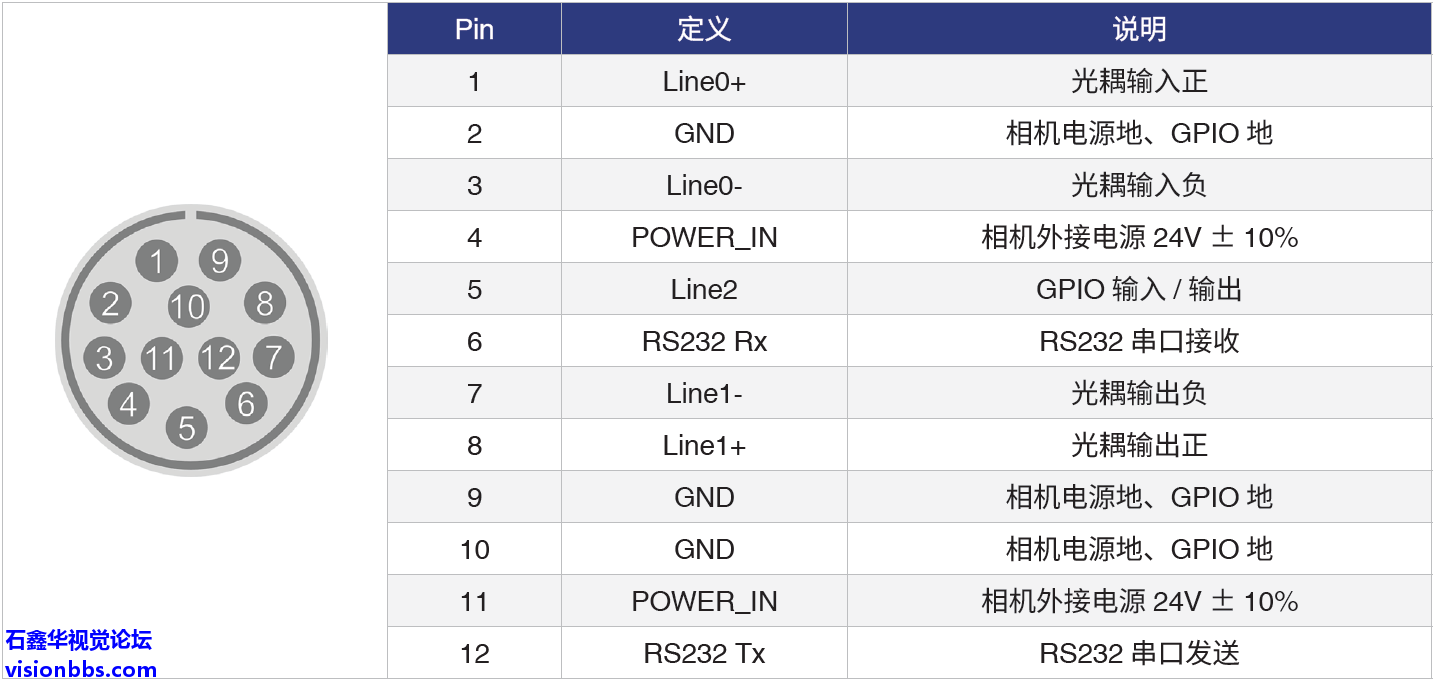

IO接口

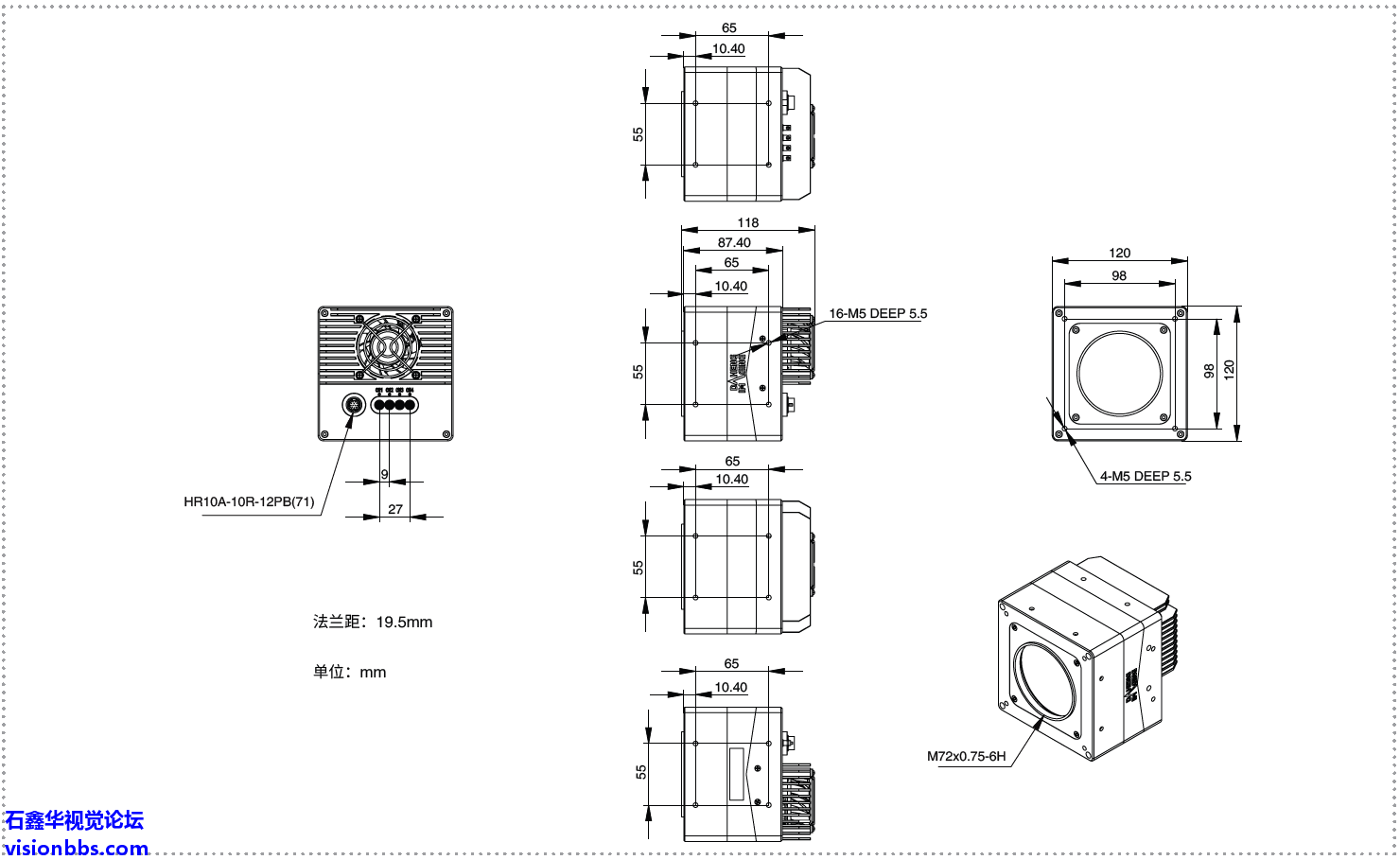

机械尺寸

MARS-24600-12X2M/C-TFM72 口
