VE2S-303-37GC-P大恒图像金星二代千兆网彩色工业相机

金星二代Super系列GigE接口板级相机

VE2S-303-37GC-P是大恒图像自主研发的金星二代增强版（VE2S-G）工业数字相机，相机采用机身+FPC软线+GigE转接板的设计，为嵌入式视觉应用提供了更大的灵活性，相机采用全局曝光的 SonyCMOS 感光芯片，具有性能出色、安装及使用方便等特点，是高可靠性、高性价比的工业数字相机产品。

金星VE2S-G系列

应用领域

工业检测、医疗、科研、教育等领域。

产品特点

• Sensor 板和采集板间FPC 软排线线长：2.9cm / 15cm
• 采集板和转接板间 FPC 软排线线长：20cm，可定制
• 支持 Gamma、黑电平、查找表、参数组、计数器功能
• 彩色相机支持环境光源预设、颜色转换、饱和度功能
• 黑白相机支持像素抽样、Binning、数字移位功能
• 取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值
• 提供 16KB 用户数据区，保存算法系数、参数配置等


规格参数

型号	VE2S-303-37GC-P	VE2S-303-37GM-P
品牌	大恒图像
分辨率	2048×1536
帧率(fps)	37.4
传感器厂商	Sony
传感器	1/1.8" Global shutter CMOS
像元尺寸	3.45μm
模数转换精度	12 bit
像素深度	8 bit，12 bit
数据接口	GigE PoE
镜头接口	C
光谱	彩色	黑白
图像数据格式	Bayer RG8/Bayer RG12	Mono8/Mono12
信噪比	40.84 dB	40.86 dB
曝光时间	极小：1μs ~ 100μs，实际步长：1μs；标准：20μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	不支持	FPGA：1×1，1×2，2×1，2×2
像素抽样同	不支持	FPGA：1×1，1×2，2×1，2×2
同步方式	外触发，软触发
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO
供电要求	12VDC-10% ~ 24VDC+10% 电源，支持 PoE 供电（兼容IEEE802.3af）
功率	2.53W @ 12VDC；2.93W  @ PoE
工作温度	0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
机械尺寸	31(W) × 29H) × 30.9(L) mm（不含 C 接口长度、航插长度）
重量	49 g
认证及标准	CE，RoHS，GigE Vision，GenICam
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Mac OS

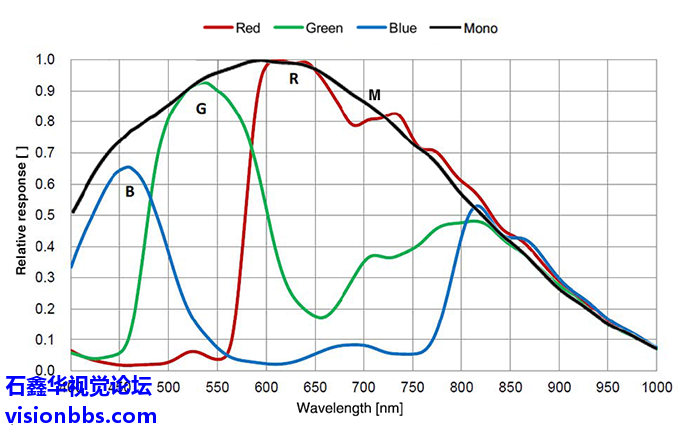

光谱曲线

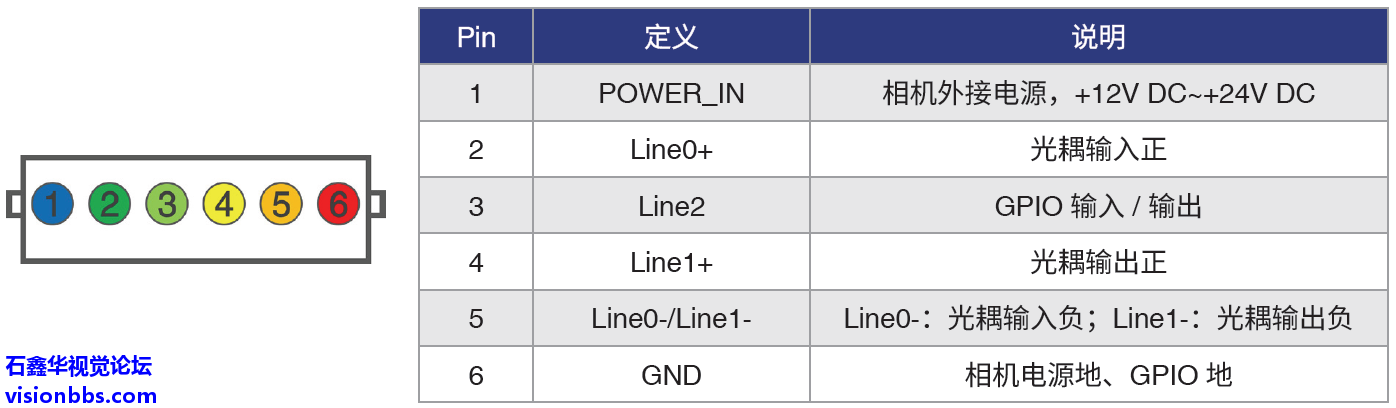

IO接口

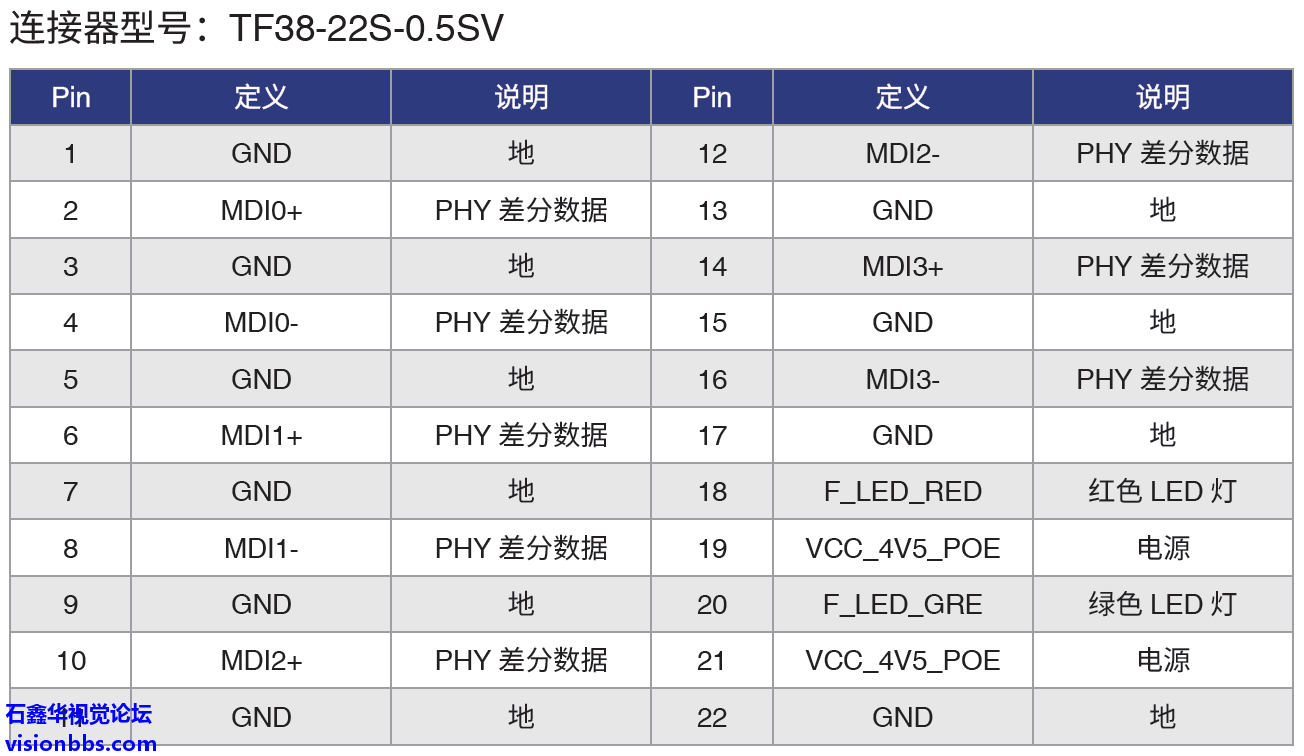

FPC接口

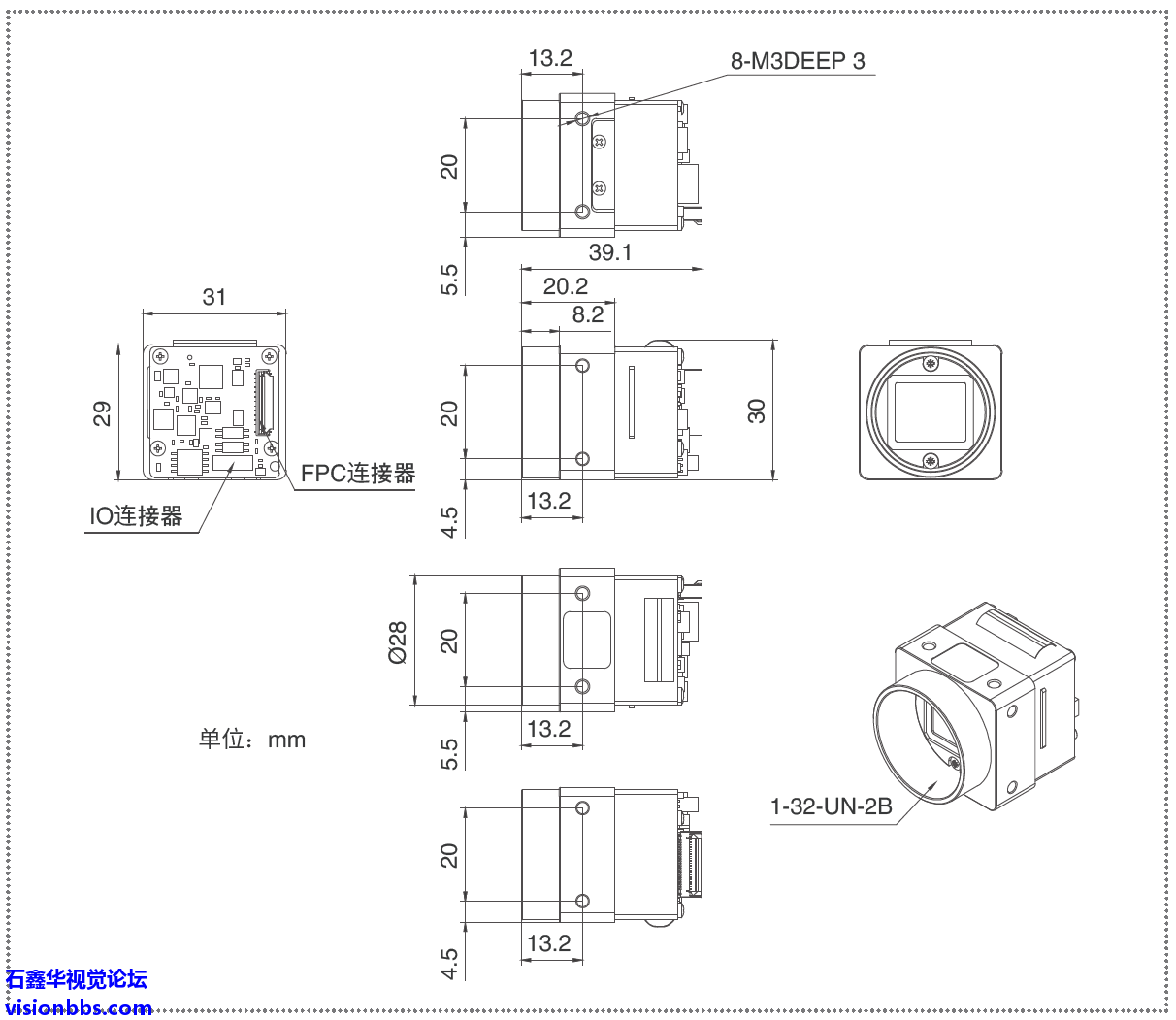

机械尺寸

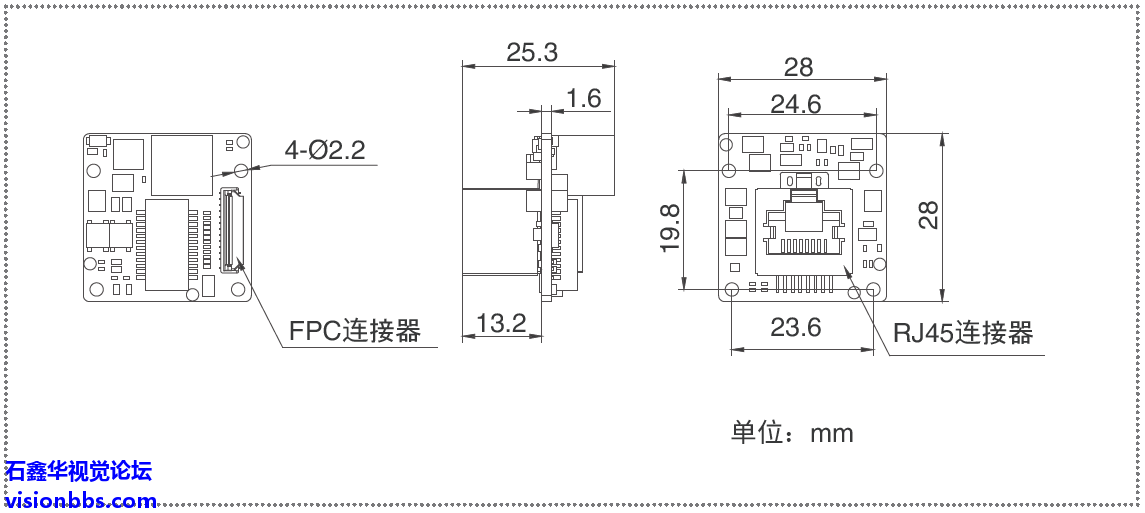

转接板

相机
