LabVIEW Vision调用平场创建向导按照“LabVIEW Vision执行系统命令调用模板编辑器”、“LabVIEW Vision执行系统命令调用标定训练接口程序”类似的方法，使用执行系统命令函数调用NI Flat Field Creation Wizard平场创建向导。这里的平场创建向导只有创建功能，没有编辑功能。因为平场图像文件只是一个计算后的均匀的平场图像，不包含其他的信息，并不需要编辑。而在创建平场时，则可以选择创建亮场（均值/中值）、创建亮场（模型）以及创建暗场三种类型的平场。命令行调用语法请在石鑫华视觉论坛购买主题 http://visionbbs.com/thread-31416-1-1.html。

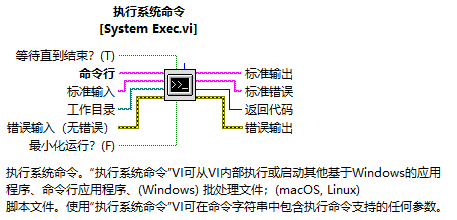

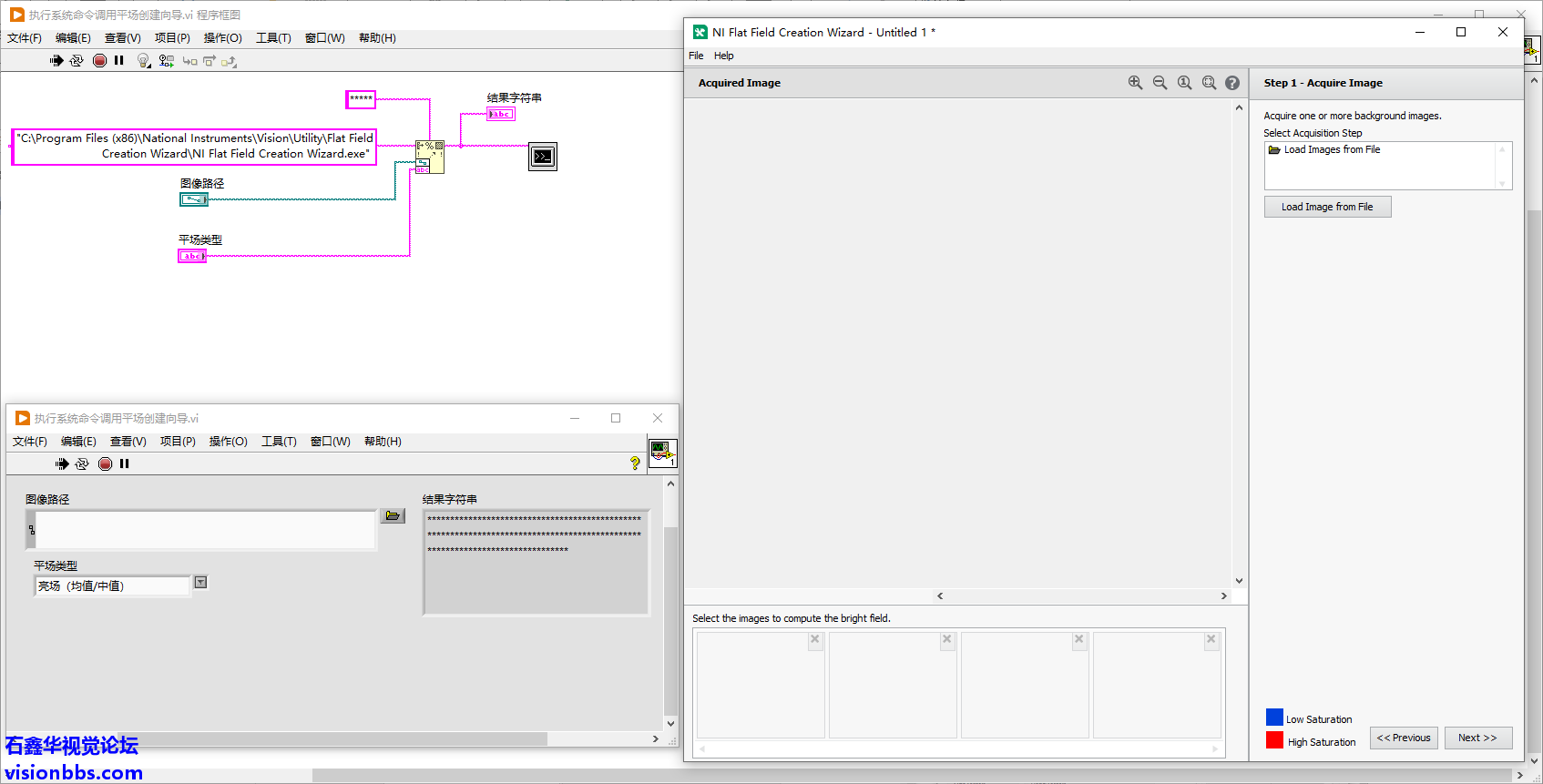

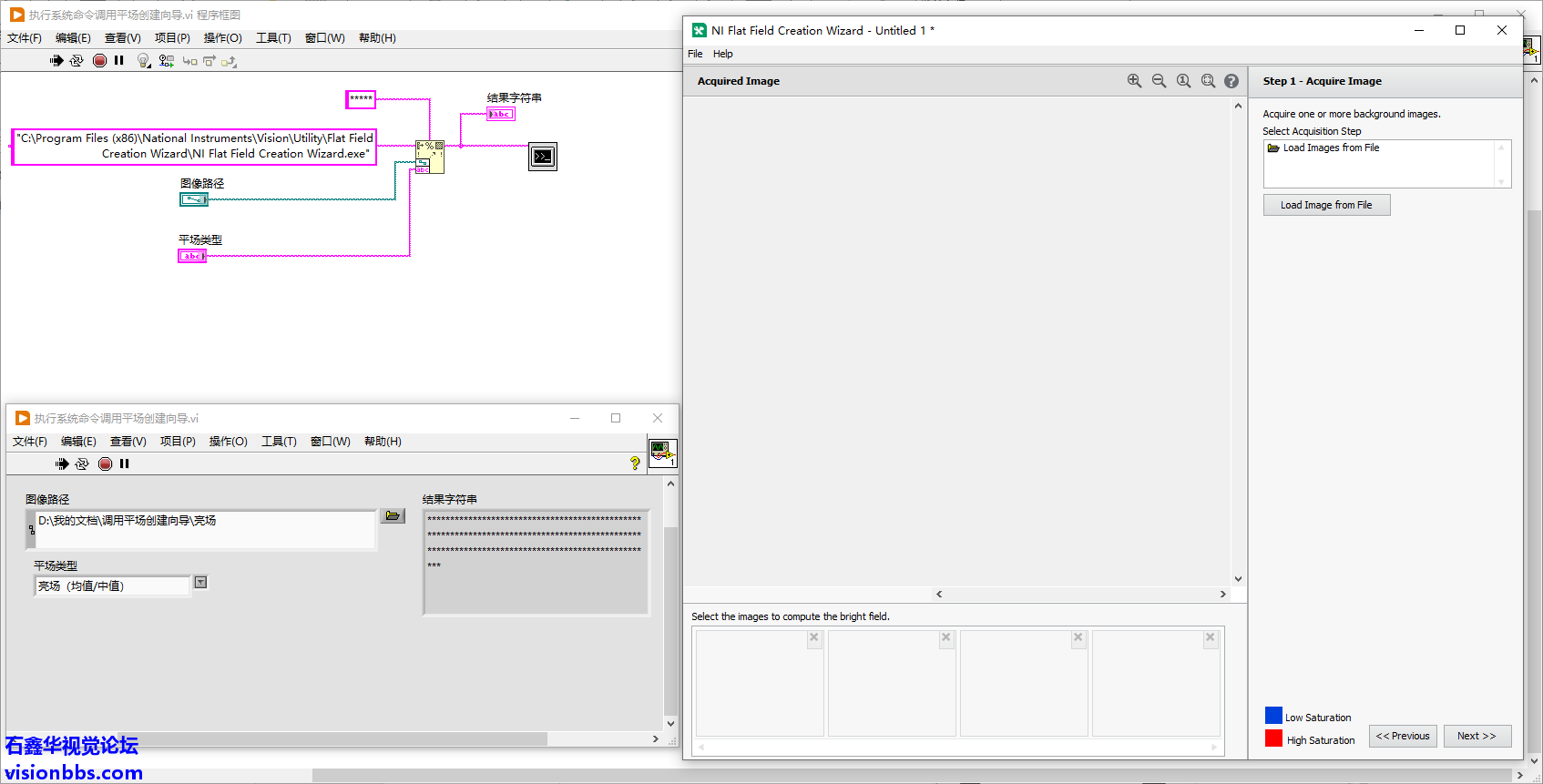

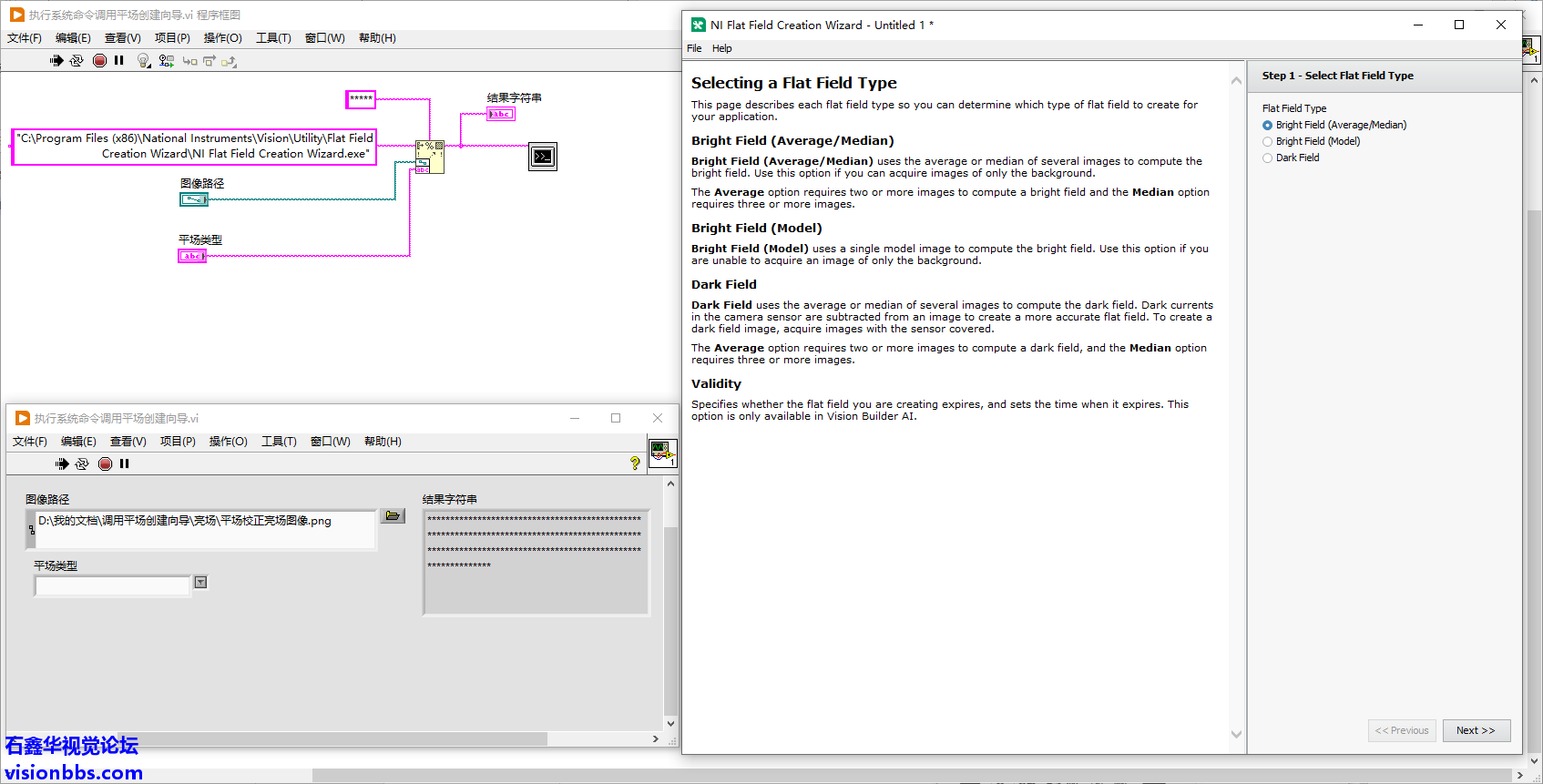

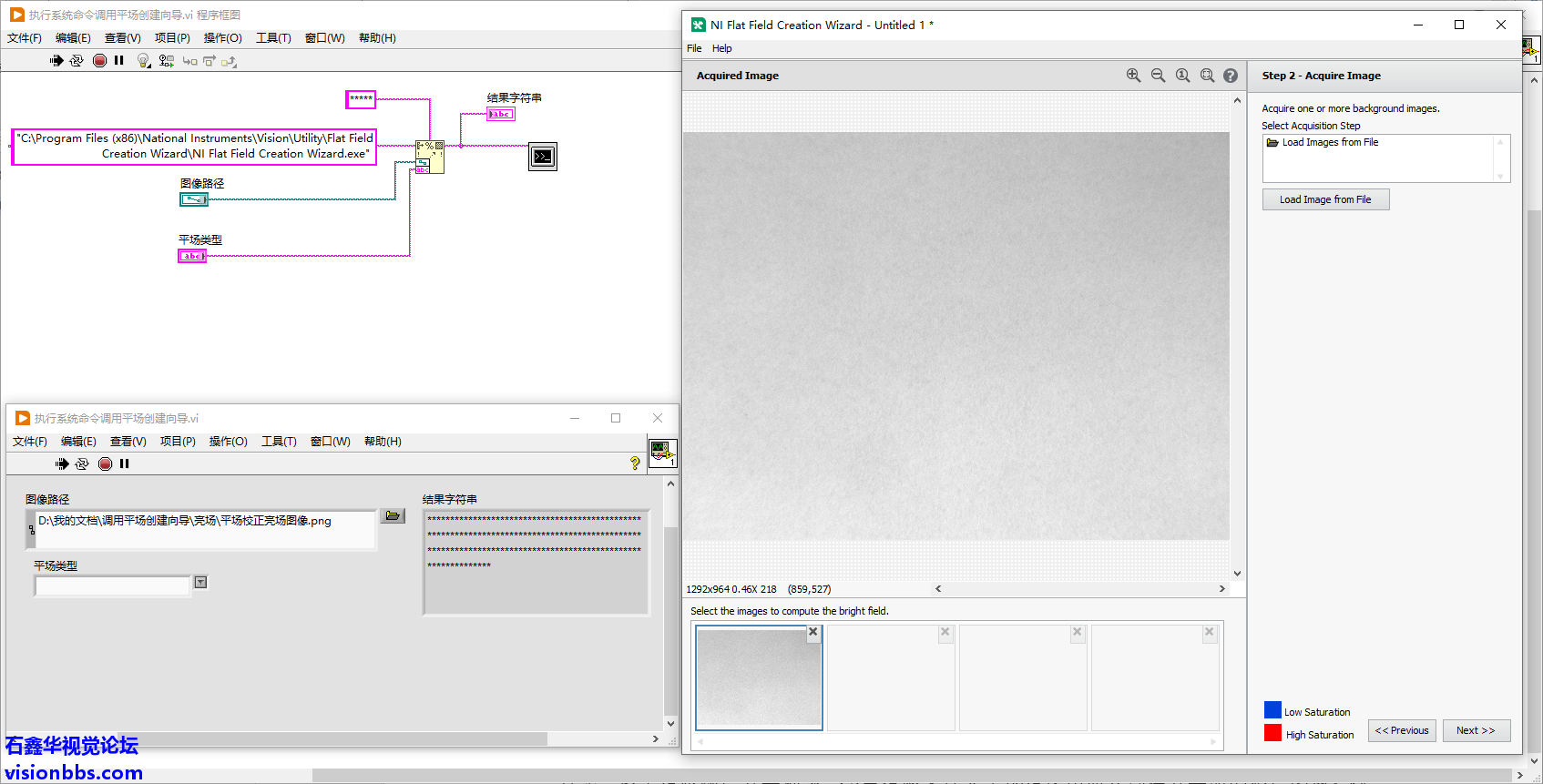

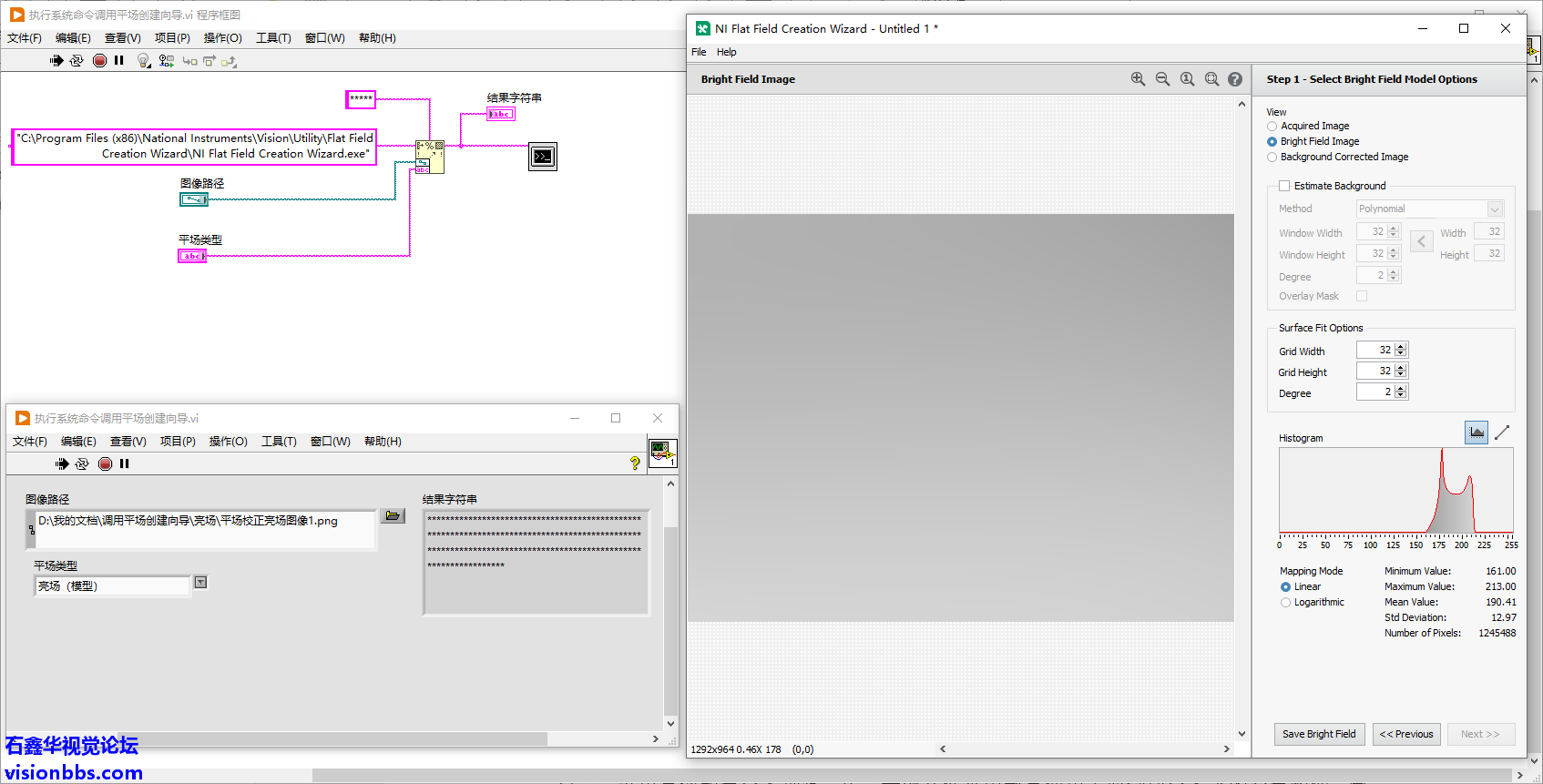

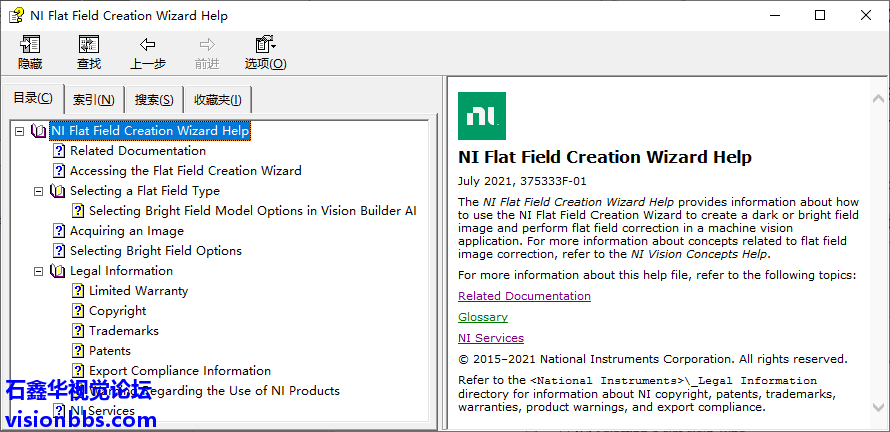

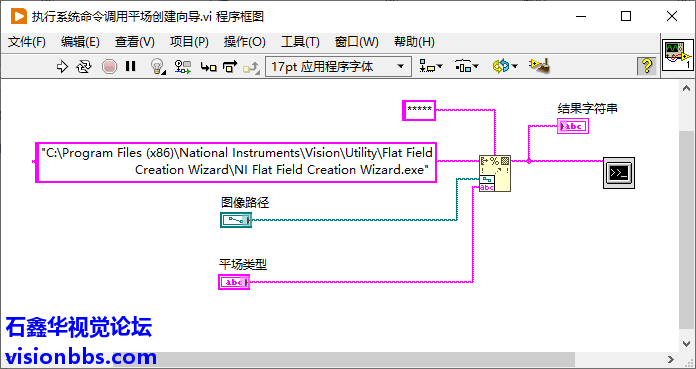

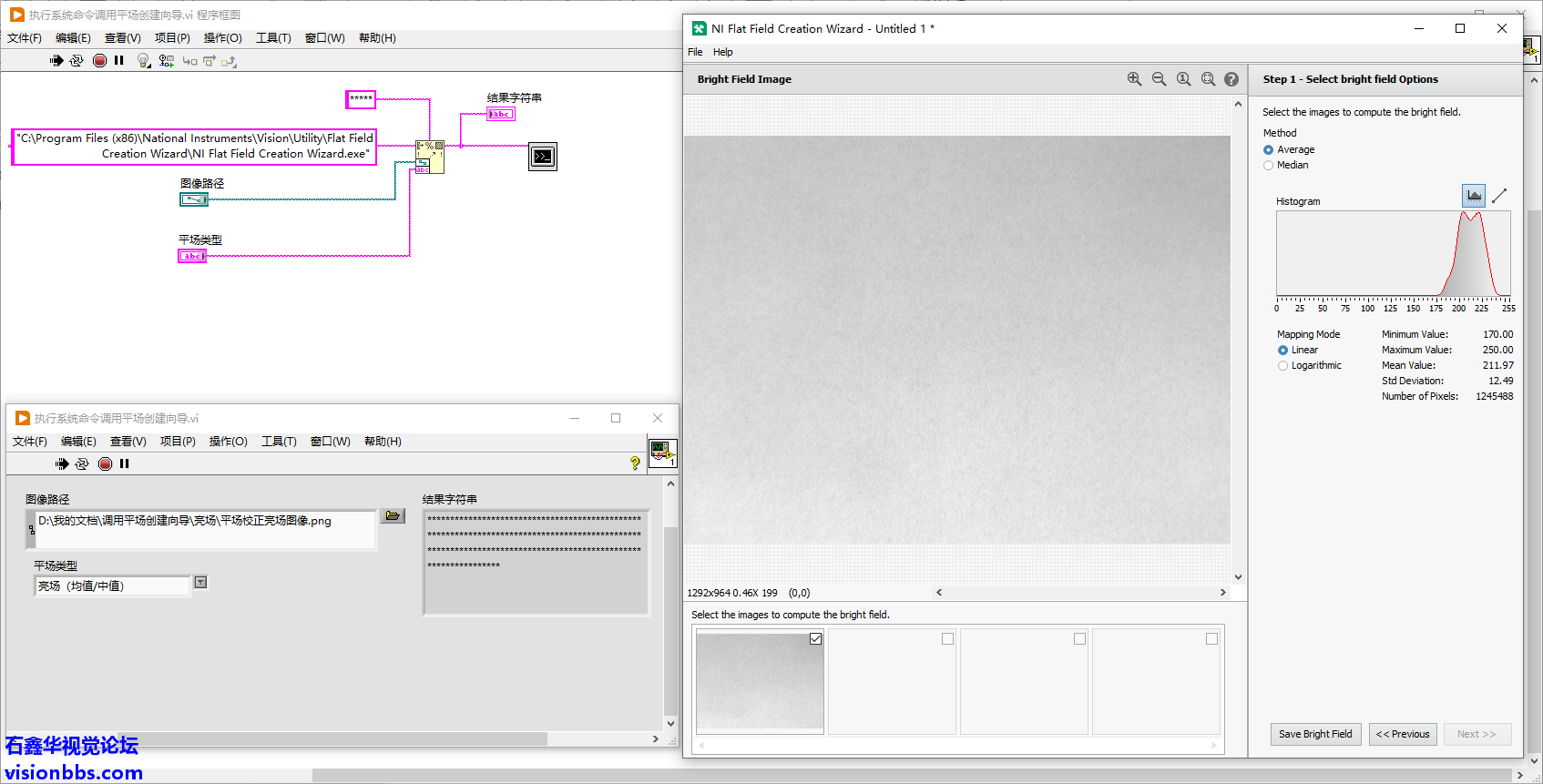

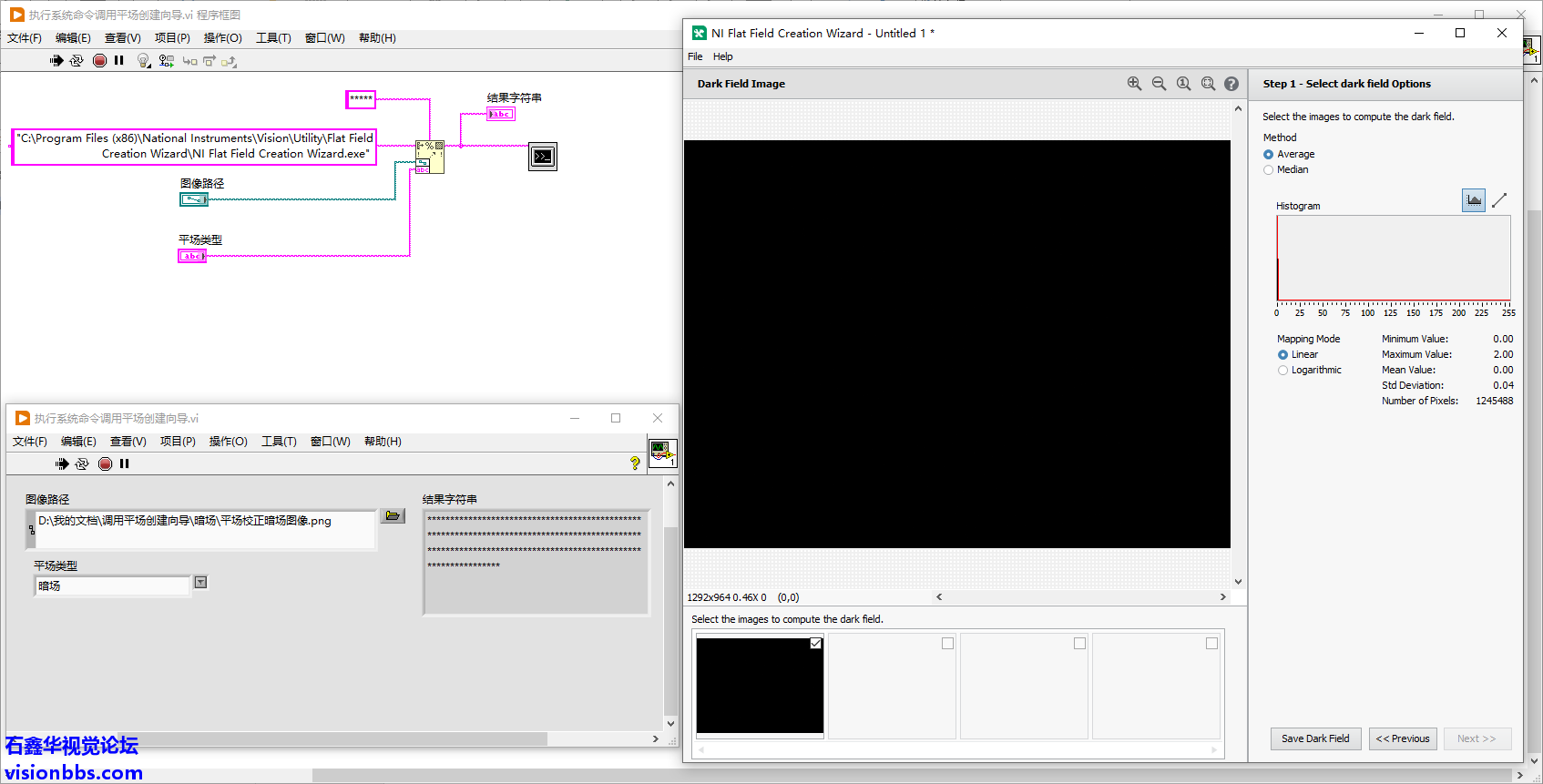

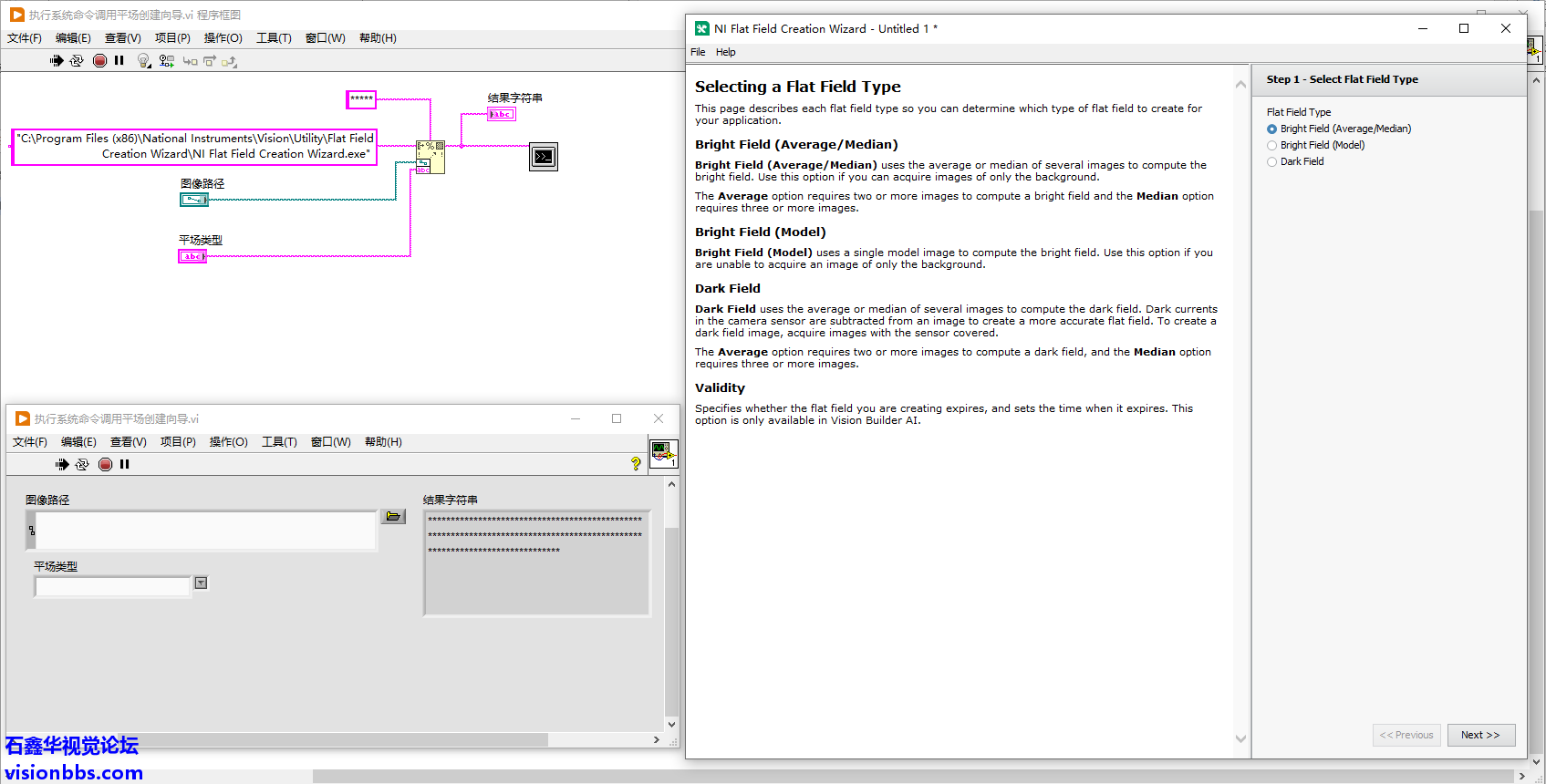

LabVIEWVision执行系统命令调用平场创建向导视频号 这里主要介绍一下使用命令行调用平场创建向导的实现方法。 NIFlat Field Creation Wizard帮助文档中并没有使用命令行的语法介绍 在NI Flat Field Creation Wizard平场创建向导的帮助文档中，并没有关于如何使用命令行来调用平场创建向导的语法介绍。但是我们可以参考前面介绍过的模板编辑器、标定训练接口程序的实现方法。平场最后保存的图像文件，所以和标定图像文件、模板图像文件是比较类似的。这里也是使用执行系统命令函数： 执行系统命令函数 调用平场创建向导程序框图-可导入图像、选择平场类型（语法详情请购买附件） 不指定图像文件、不指定平场类型时，则不导入图像，打开平场创建向导，首先进入选择平场类型界面： 调用平场创建向导-不导入图像、不选择平场类型 选择了平场类型后，点击Next后则进入采集图像步骤，也不会没有导入任何图像。 步骤2采集图像-未导入图像 调用平场创建向导-导入图像、不选择平场类型 导入图像时、不选择平场类型时，仍然是先选择平场类型，然后Next后则会导入指定的图像： 步骤2采集图像-导入指定图像 调用平场创建向导-不导入图像、选择平场类型 如果选择了平场类型，则直接进入采集图像步骤，这时如果未导入图像，则没有图像，如果选择了图像，则导入指定图像： 调用平场创建向导-导入图像、选择平场类型-亮场（均值/中值） 注意一下，平场创建向导只能导入图像，不能使用文件夹。虽然如平均方法需要2幅图像、中值需要3幅图像，但是这里并不能像分类器接口程序那样，导入文件夹中的所有图像。如果需要导入多幅图像，还需要使用采集图像界面中的加载图像功能。 文件夹方式不能导入图像 调用平场创建向导-导入图像、选择平场类型-亮场模型 调用平场创建向导-导入图像、选择平场类型-暗场 创建暗场时，也是有平均、中值方法选择的，虽然使用一幅图像时，也可以保存平场图像，但是为了效果好，仍然建议使用多幅图像来处理。
VI版本2024，另有Txt文档包含了新建和编辑的语法，如果版本过高，请查看txt文档中的内容。虽然将vi保存为了早期2014版本，但是测试的是2024的视觉模块中的平场创建向导，早期版本不一定兼容（好像VDM2014中还没有平场相关的功能函数，要2016版后才有），我方未测试早期版本的是否可正常导入图像或选择平场类型。 PS：经我方验证，在VDM2020SP1环境中可以使用调用语法。但是语法要求更严格一些，不能省略引号。
|
