NI视觉助手中卡尺函数角度测量时向量2为270度时覆盖弧错误的问题

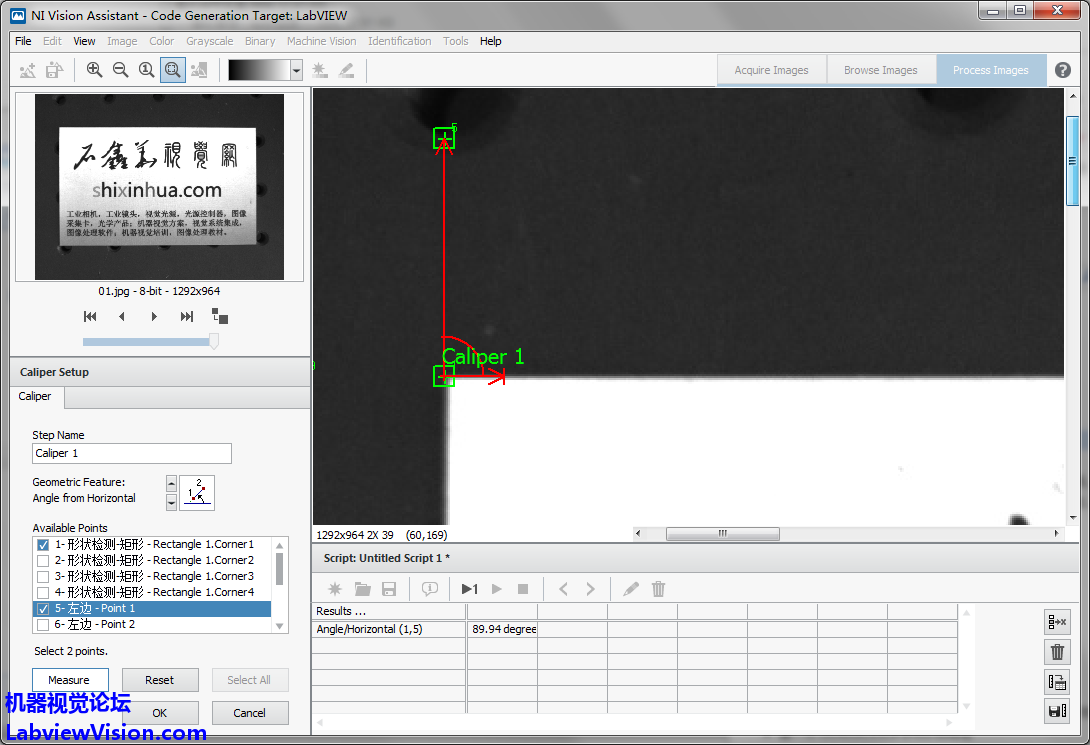

直线（1，5）水平角度

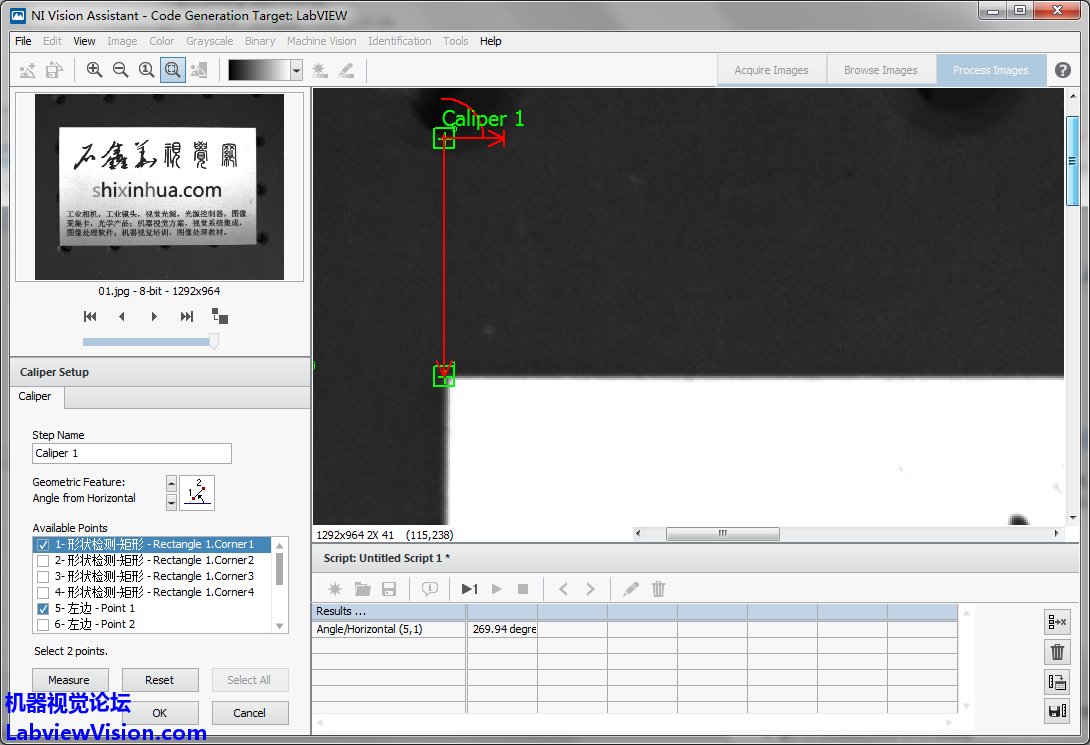

直线（5，1）水平角度

         上面的两幅图像分别是直线（1，5）和直线（5，1）两条直线的水平角度。可以看到，选择（1，5）和选择（5，1）时，方向刚好是相反的，所以这条直线的水平角度也刚好是相反的，相差了180度。

         求角度时，还覆盖了角度的弧线。但是，如上面的图中，270度时的覆盖弧线并不准确，仍然只覆盖了90度左右，并没有覆盖270度的范围。这里是有Bug的，将上面的脚本导出到VI中，来研究一下：

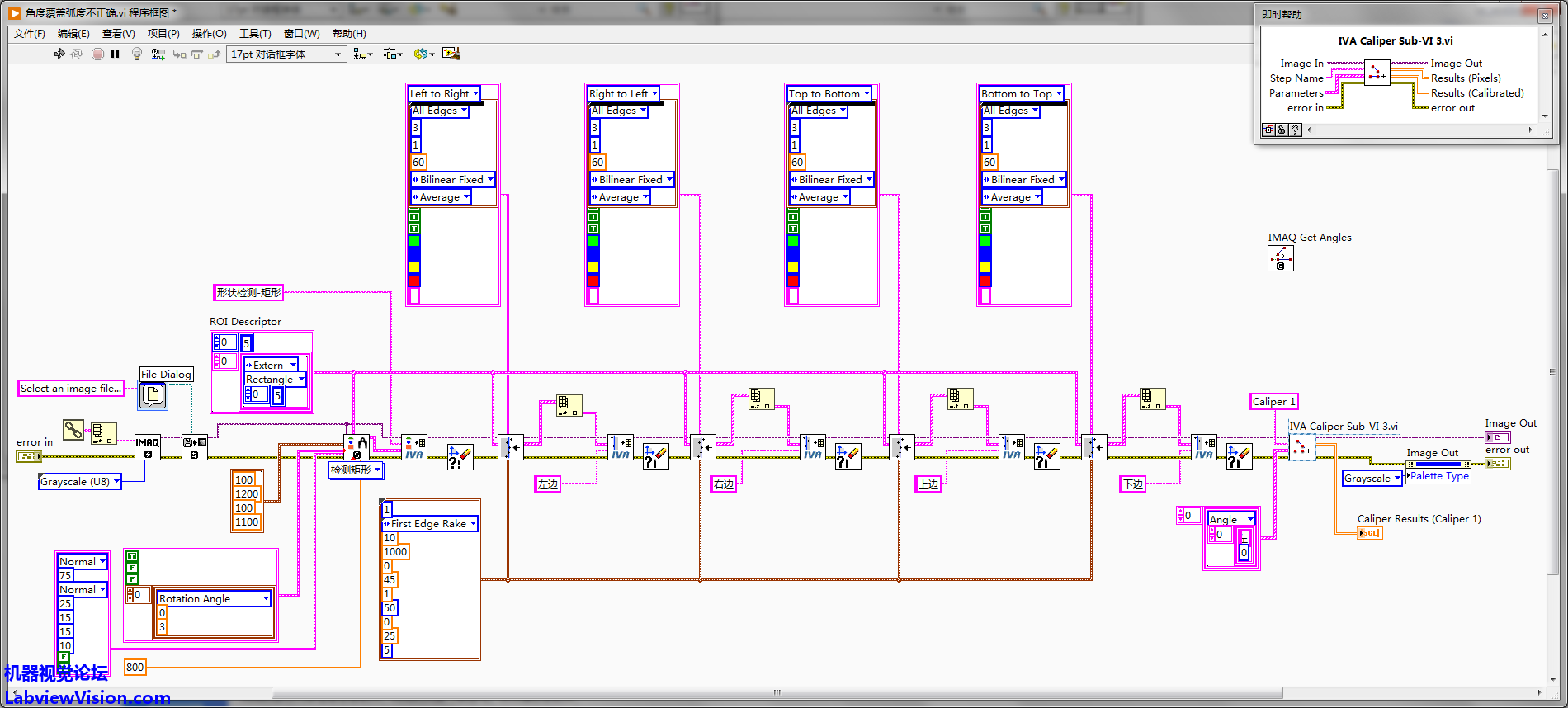

水平角度导出为VI

         导出vi后可以看到，这里的求夹角使用IVA Caliper Sub-VI 3.vi函数，并没有直接使用NI VDM中的IMAQ Get Angles获取角度函数。运行该vi后，查看效果，其实并没有覆盖角度的弧线：

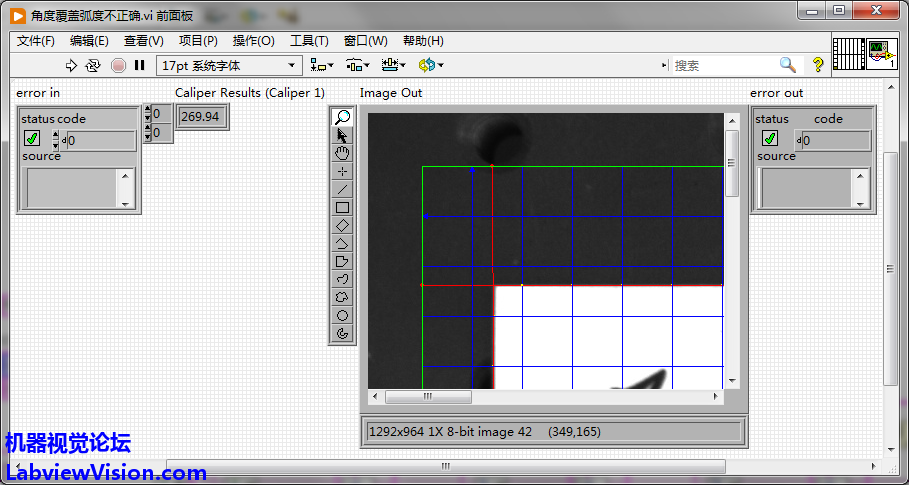

未覆盖角度的弧线

         视觉助手中的覆盖，没有VBAI中那么理想。除了底层函数可使用的覆盖（如查找直边的结果、搜索线、边缘点等）之外，其他的很多步骤生成vi后，都是不会覆盖结果的。所以，这里是无法查找为什么覆盖270度时的效果不正常。这个问题在VBAI中也同样存在，VBAI导出的VI则可以包含覆盖结果。这时就可以验证是哪里出问题了：Overlay Angle覆盖角度中的表达式有问题。具体的可以查看机器视觉论坛的主题：VBAI角度计算时向量2为270度时覆盖的弧线不正确http://visionbbs.com/thread-24994-1-1.html。

         如果想要在LabVIEW中覆盖角度的弧线，请参考作者另一教程《LabVIEW Vision函数实例详解》中的“3.7.30 覆盖扩展之Overlay Angle覆盖角度”章节内容http://visionbbs.com/thread-14658-1-1.html。
