LabVIEW中怎么保存二值化后的红色图像

石鑫华视觉

在NI视觉中，默认的二值化后的图像是红色的目标、黑色的背景。这种方法是一种特色的显色模式。因此如果要保存图像，可就没这么好的效果了。
二值后的图像 ，默认只有两个颜色，0，1，而无论二值图，还是灰度图，都是保存为8位的灰度图。不会保存成单独的2位的二值图的。
因此要想把红色的图像保存下来，是需要动一下脑袋的。

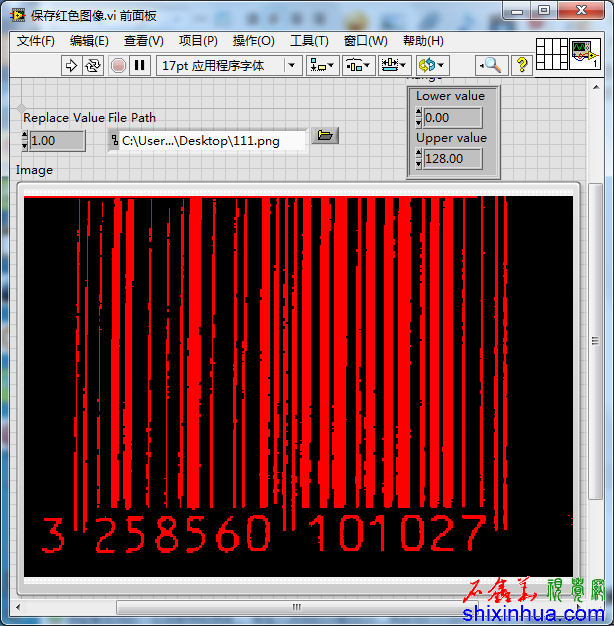

LabVIEW保存红色二值化图

需要保存这种二值化图。

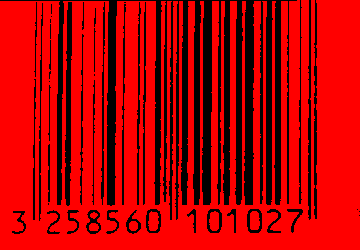

效果图

这个是保存后的效果图，就是要达到上面图所示的效果图。

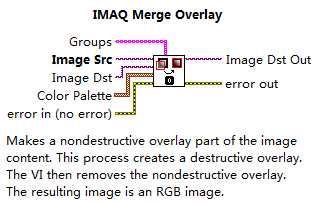

要想实现这种效果，就得使用Merge Overlay函数:

Merge Overlay

游客，如果您要查看本帖隐藏内容请回复

henghai

:)

516549339

石鑫华视觉网http://shixinhua.com，工业相机、工业镜头、机器视觉光源、光源控制器、图像处理、系统集成服务商

llmcmbd

石鑫华视觉网http://shixinhua.com，工业相机、工业镜头、机器视觉光源、光源控制器、图像处理、系统集成服务商

陈285769720

东莞华视自动化科技有限公司，专业机器视觉方案，机器视觉系统http://shixinhua.com

陈285769720

东莞华视自动化科技有限公司，专业机器视觉方案，机器视觉系统http://shixinhua.com

陈285769720

有没有简单点的方法，我只要求图片能看清楚，不用保持原来的颜色，我直接保存下来的图片看不清，就像下图

石鑫华视觉

陈285769720 发表于 2014-4-25 19:21


登录/注册后可看大图

有没有简单点的方法，我只要求图片能看清楚，不用保持原来的颜色，我直接保存下来的图片看不清，就像下图

简单的办法就是把二值化时的Replace Value设置成255，这样出来的图是黑白两种颜色的。

陈285769720

非常感谢！

花枝

:)
感謝分享

ken0137

关注~~~~~~~~~~~~~~~~~~~~~~~

玻璃之情

买工业相机、机器视觉光源、工业镜头、机器视觉教程，就到机器视觉商城http://visionbbs.com

销道

好东西，谢谢石总分享。
