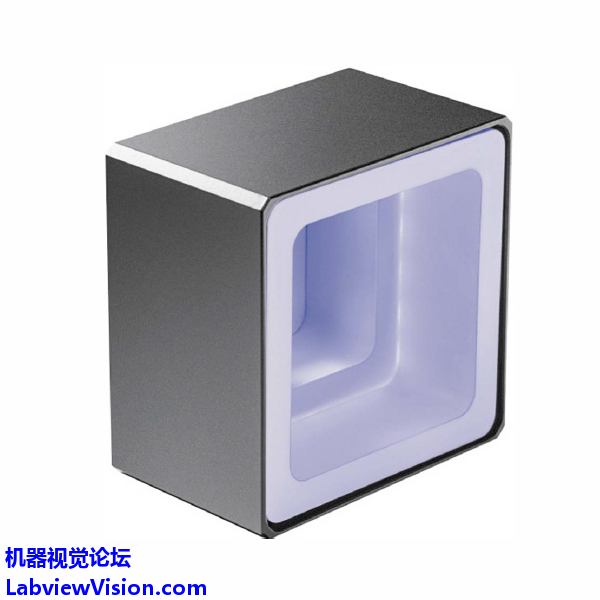

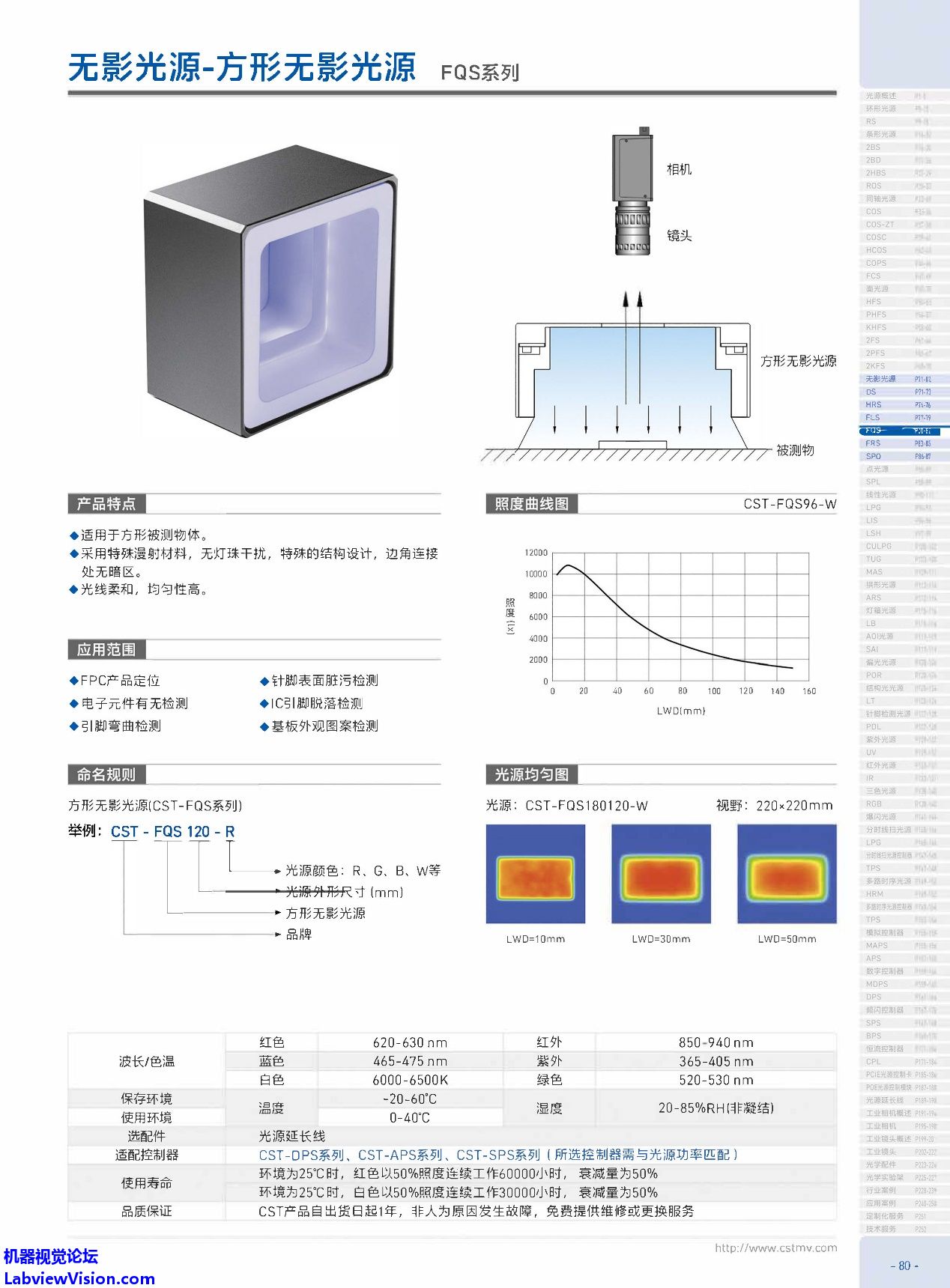

    康视达方形无影光源CST-FQS系列
    方形无影光源CST-FQS系列产品特点
    适用于方形被测物体;
    采用特殊漫射材料,无灯珠干扰,特殊的结构设计,边角连接处无暗区;
    光线柔和,均匀性高。
    方形无影光源CST-FQS系列应用范围
    FPC产品定位;
    电子元件有无检测;
    引脚弯曲检测;
    针脚表面脏污检测;
    IC引脚脱落检测;
    基板外观图案检测。
    方形无影光源CST-FQS系列基本参数
    波长/色温
    红外
    850-940nm

    红色
    620-630nm

    绿色
    520-530nm

    蓝色
    465-475nm

    紫外
    365-405nm

    白色
    6000-10000K
    使用温度/湿度
    0-40
    20-85%(非凝结)
    保存温度/湿度
    -20~60
    20-85%(非凝结)
    可选配件
    光源延长线
    适配控制器
    CST-DPS系列、CST-APS系列、CST-SPS系列(所选控制器需要与光源功率匹配)
    使用寿命
    环境为25℃时,红色以50%照度连续工作60000小时,衰减量为50%
    环境为25℃时,白色以50%照度连续工作30000小时,衰减量为50%
    环境为25℃时,紫外以50%照度连续工作5000小时,衰减量为50%
    品质保证
    CST产品自出货日起1年(紫外仅半年),非人为原因发生故障,免费提供维修或更换服务。

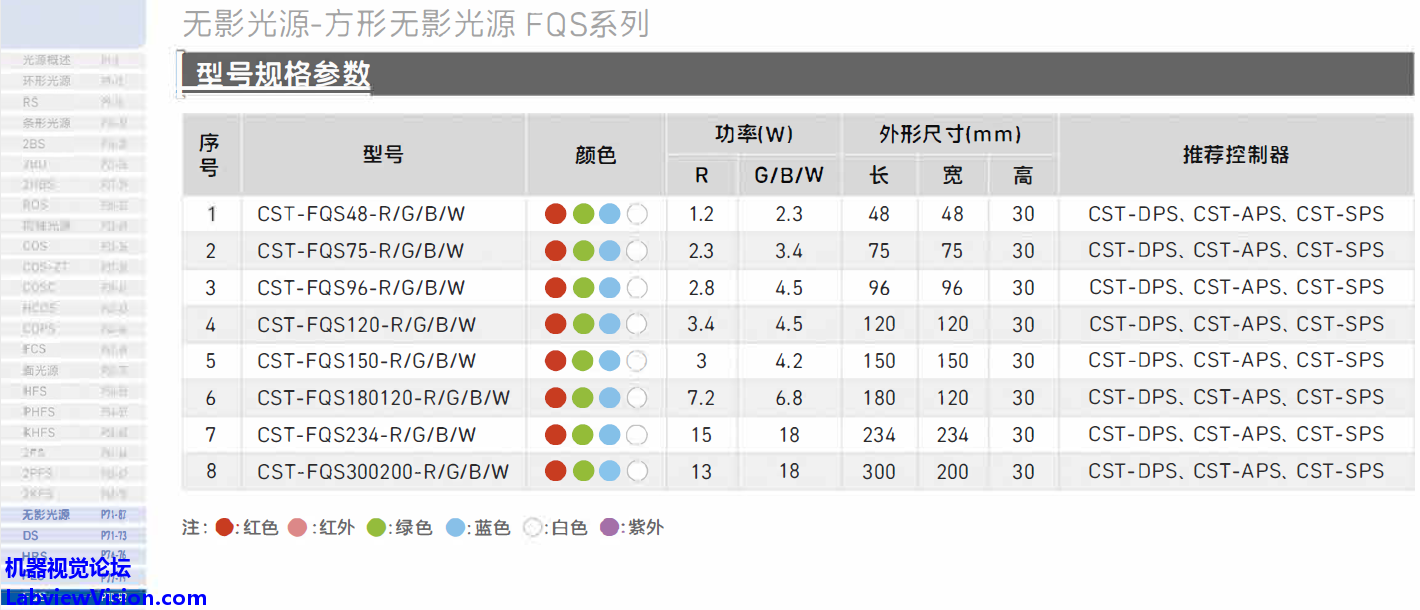

    方形无影光源CST-FQS系列型号规格参数

    型号
    R功率
    G/B/W功率
    长度
    宽度
    高度
    CST-FQS48-R/G/B/W
    1.2
    2.3
    48
    48
    30
    CST-FQS75-R/G/B/W
    2.3
    3.4
    75
    75
    30
    CST-FQS96-R/G/B/W
    2.8
    4.5
    96
    96
    30
    CST-FQS120-R/G/B/W
    3.4
    4.5
    120
    120
    30
    CST-FQS150-R/G/B/W
    3
    4.2
    150
    150
    30
    CST-FQS180120-R/G/B/W
    7.2
    6.8
    180
    120
    30
    CST-FQS234-R/G/B/W
    15
    18
    234
    234
    30
    CST-FQS300200-R/G/B/W
    13
    18
    300
    200
    30

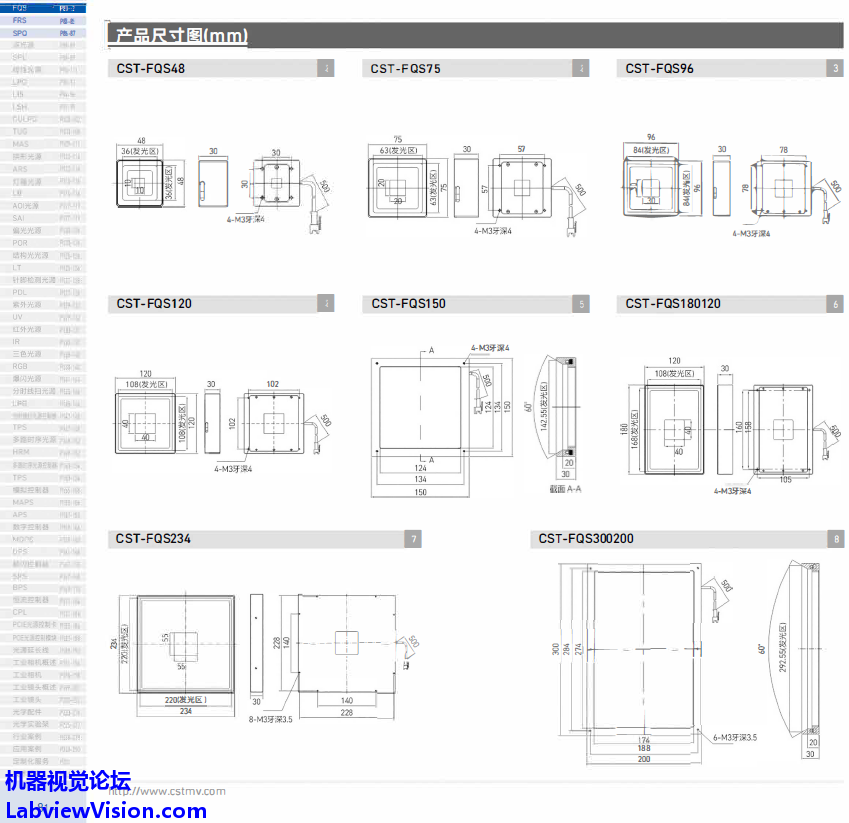

    方形无影光源CST-FQS系列产品尺寸图

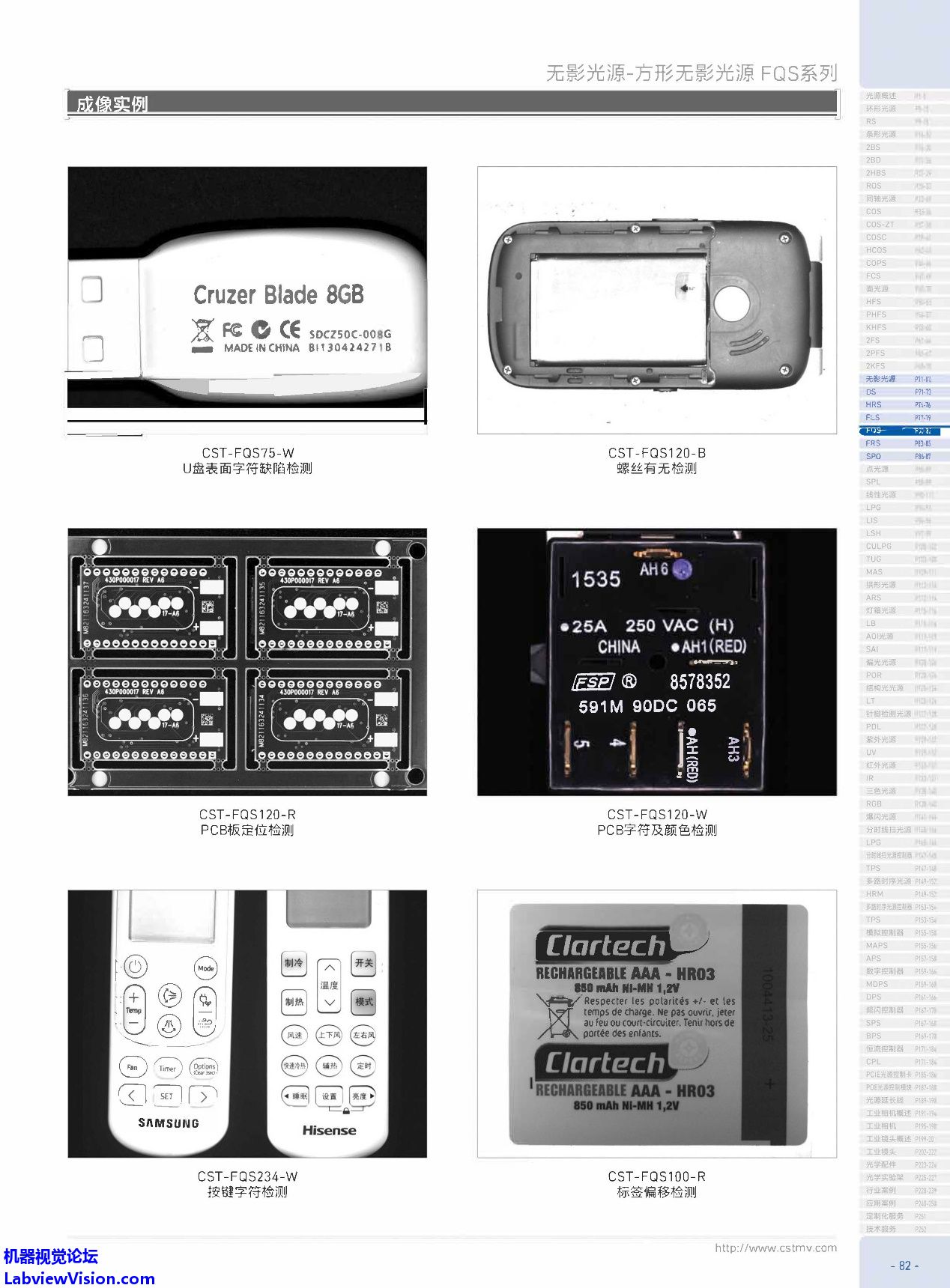

    方形无影光源CST-FQS系列应用场景成像实例
