    LabVIEW Vision Halcon多个QR-DataMatrix-PDF417二维码视觉识别系统

    编程平台:LabVIEW+NI VISION+Halcon
    软件版本:LabVIEW 2020SP1 32位中文版/NI Vision 2020SP1/VAS20.6/Halcon 19.11 32位。
    代码方式:不加密源代码,可自行修改。
    建议购买对象:熟悉LabVIEW +NI Vision图像处理,但针对NI VISION的二维码读取性能不满意的项目中,例如NI视觉只可读取一个二维码,图像质量不稳定时读取不到二维码等。
    售后技术支持:不提供售后技术支持(如果购买有硬件,硬件设置可提供支持),不提供现场或远程调试服务(源代码本身BUG修复除外)。接受源代码功能定制服务,价格另议。
    软件功能:针对视野内同一类型的所有二维码进行识别。Halcon二维码识别算子,可以用于QR码、DataMatrix码、PDF417码等不同类型的二维码进行识别,不区分单独的识别函数。可以识别一个,也可以识别多个。但是在调用二维码识别算子时,同一时间只能识别同一种类型的二维码。如果需要识别三种二维码,则需要修改程序中的识别过程为For循环,且切换三种不同的二维码类型。或者是串行执行三次不同的读码过程,效率相对会比较低。
    软件价格:1500元。
    软件+相机镜头:大恒图像130万像素CCD千兆网工业相机MER-133-54GM500万像素工业镜头SHI-C1214FFC/SHI-C1214FFW(同系列不同焦距可更换),3000元。可根据实际项目更换相机镜头,价格另议。如果更换非大恒水星系列的工业相机,涉及到驱动修改的,则需要自己修改。


    基本功能:
    1、  用户登录登出与权限管理。
    2、  管理员手动调试参数,普通用户不可修改参数。
    3、  参数配置管理(机种管理),ini、xml双格式支持。
    4、  规格范围用户自行设置(本方案仅设置条码个数,不对条码值进行判断,如有需要请自行修改)。
    5、  结果数据本地ACCESS数据库保存,并可选择是否需要保存数据(仅带保存功能,不含查询、修改、删除等功能)。
    6、  包含大恒图像水星系列带触发功能的千兆网、USB3的相机驱动,如更换其它品牌相机,需自行修改相机驱动部分。
    7、  自动运行,可选择运行时是否保存数据到数据库、是否保存OK/NG图像及保存原图还是分析后的图像、是否OK输出信号(NG强制输出)。
    8、  相机IO端输入输出(如不选择大恒相机或大恒USB3-L等系列无IO输出的相机,该功能无法支持,需要用户自行修改)。
    9、  操作状态提示信息。
    10、             放大、缩小、原始尺寸、适合窗口等图像缩放工具。
    11、             图像保存(含调试时手动保存以及运行时自动保存,自动运行时保存图像需要耗费时间,可根据实际情况选择是否需要保存图像)。
    12、             通过.NET方式调用Halcon二维码识别算子完成条码识别的核心功能;VAS采集图像,VDM显示图像及保存图像、ROI交互、覆盖结果等基础过程。

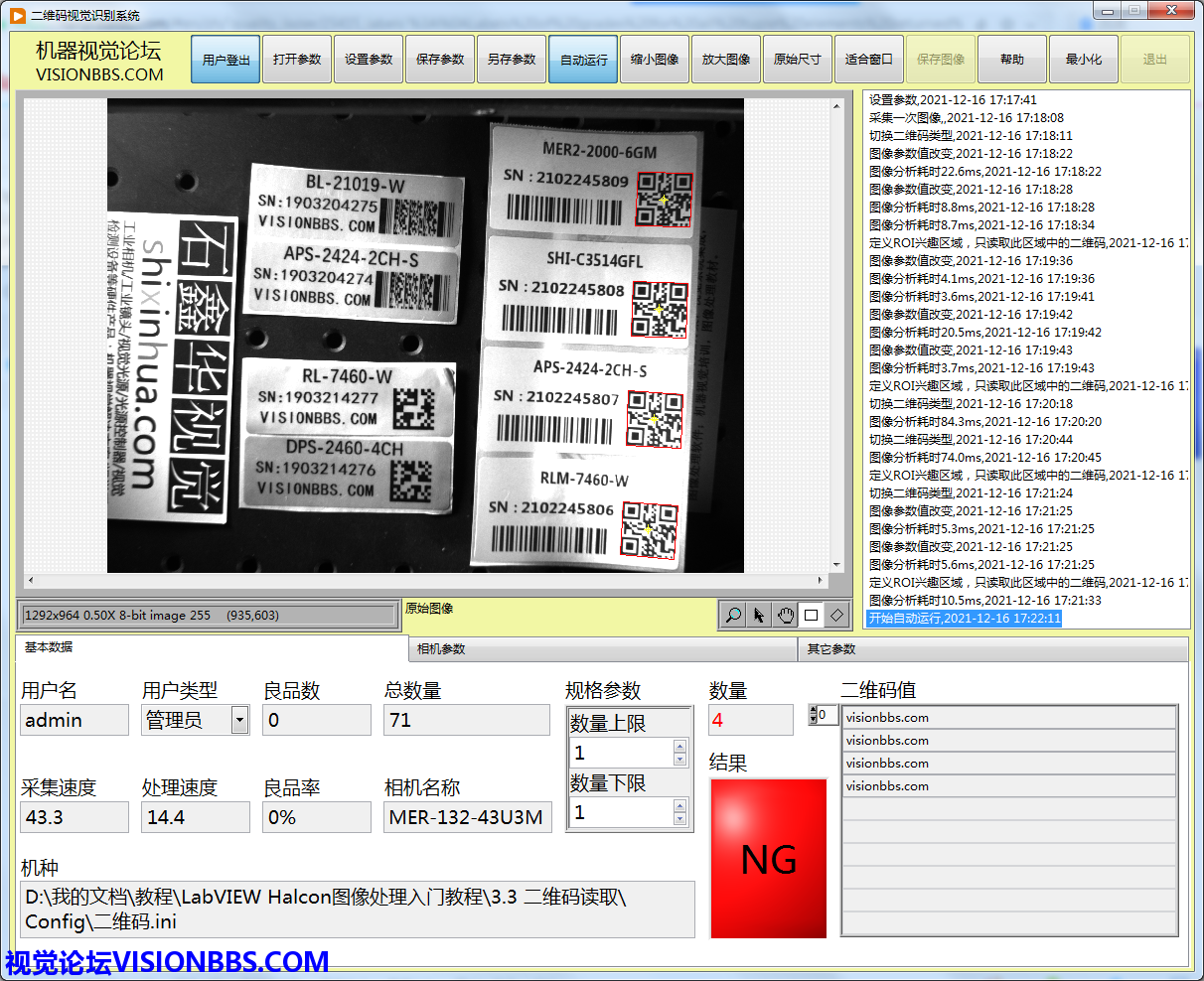

    自动运行-NG-4QR码识别

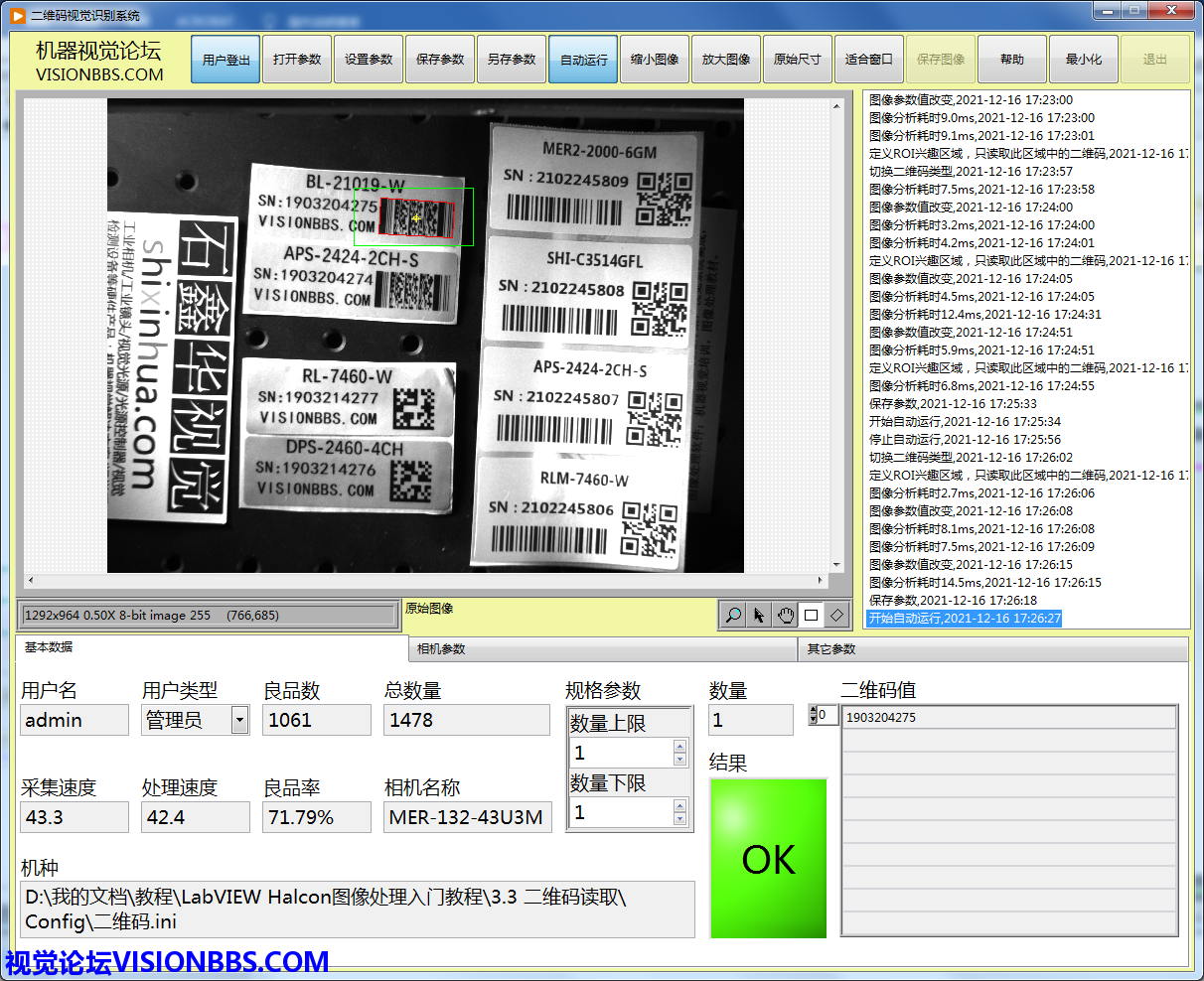

    自动运行-OK-1DataMatrix二维码读取

    自动运行-OK-1PDF417二维码读取

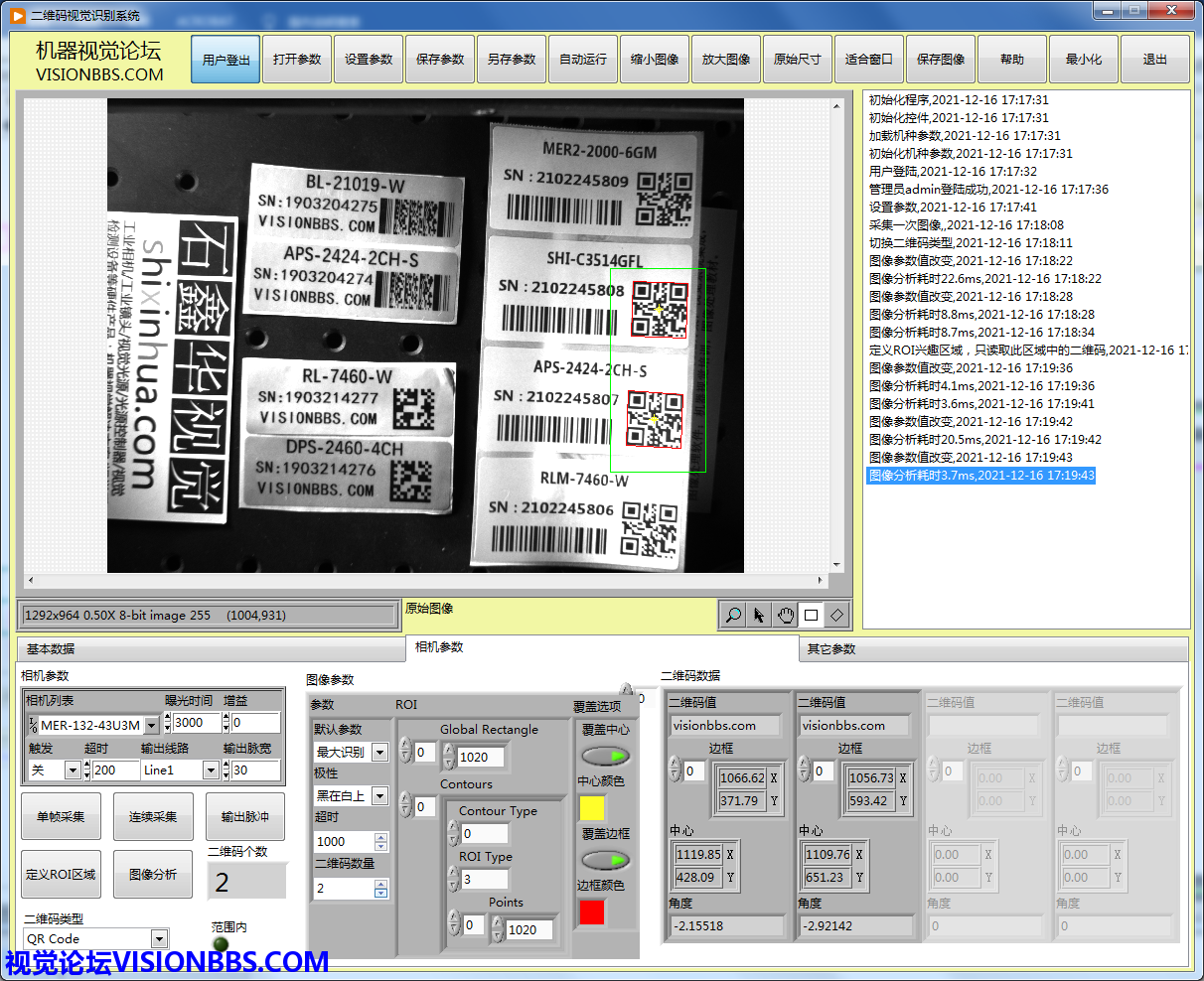

    定义ROI、相机参数、图像参数、二维码数据等

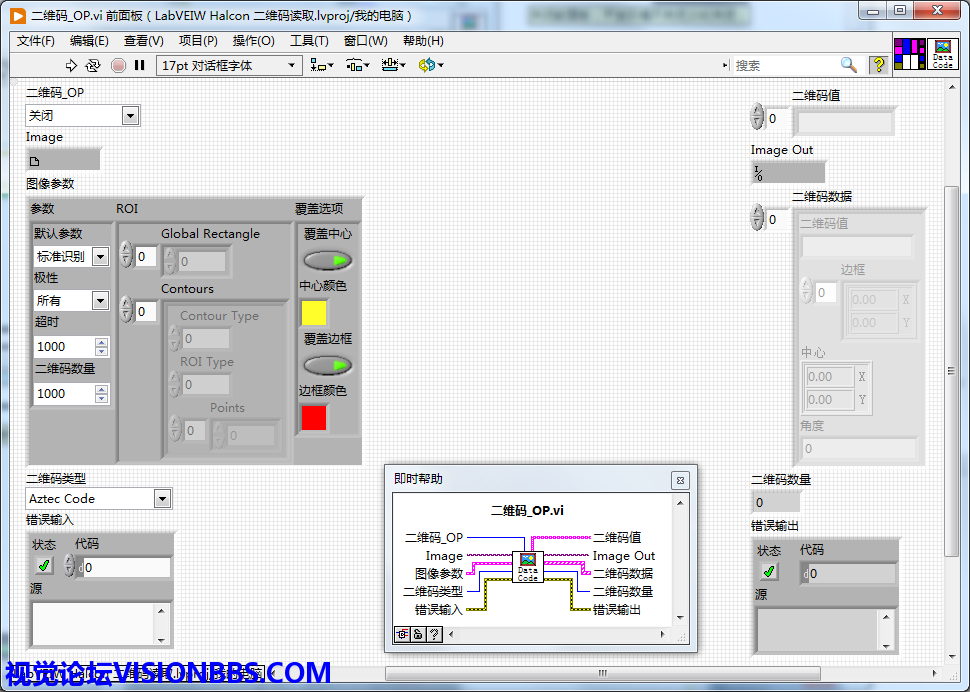

    Halcon二维码识别核心算子二维码_OP.vi状态机

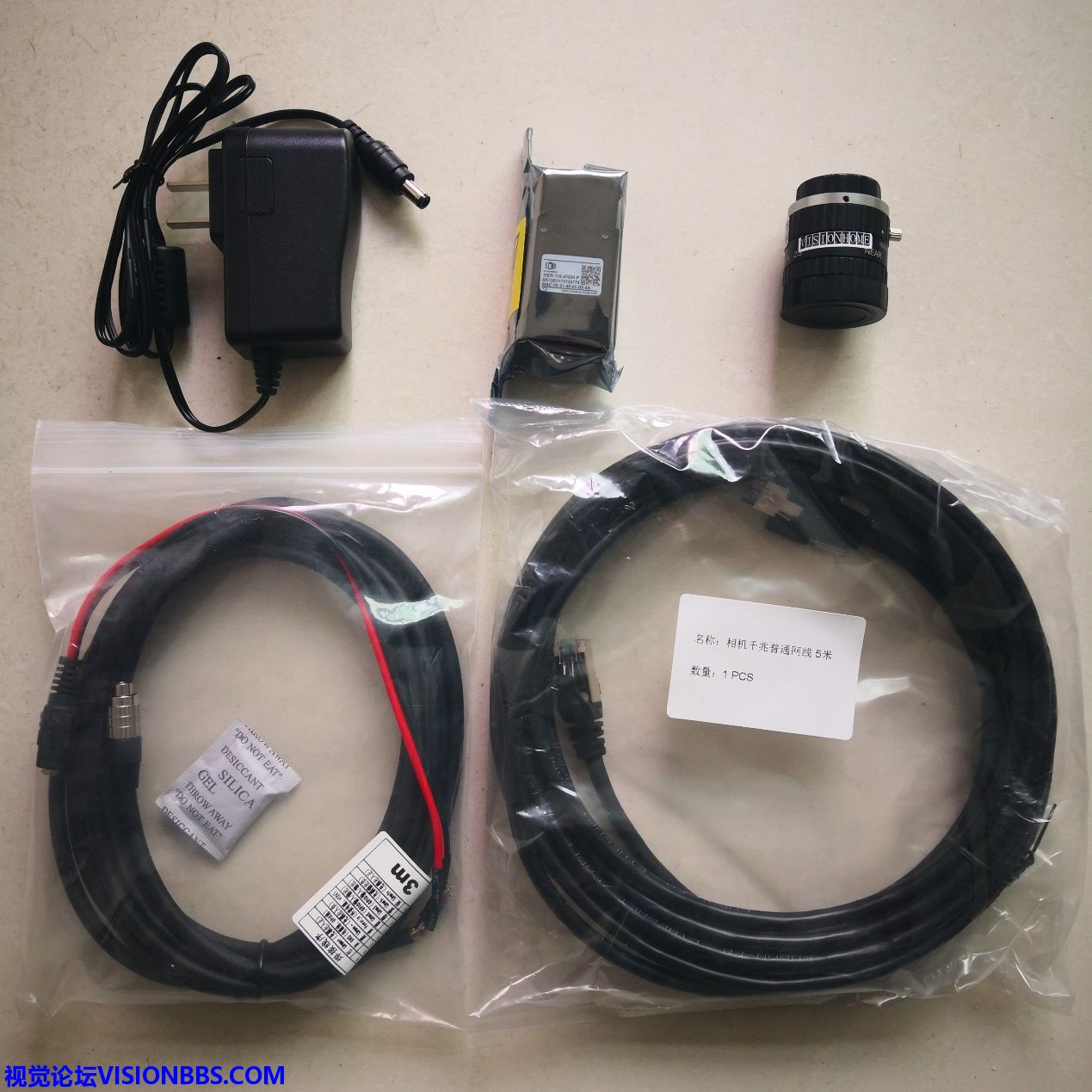

    默认硬件配置:MER-133-54GM(配置网线、IO线、电源)+常规国产CCTV镜头
    淘宝购买链接:https://item.taobao.com/item.htm?ft=t&id=668529609088
