[求助] NI(labview)中此项中的X ,Y是什么坐标,希望能讲解得深刻一点

[复制链接]

该用户从未签到

发表于 2014-3-20 21:23:33 | 显示全部楼层 |阅读模式 来自:北京市 清华大学教育网

注册登陆后可查看附件和大图,以及购买相关内容

您需要 登录 才可以下载或查看,没有账号?注册会员

x

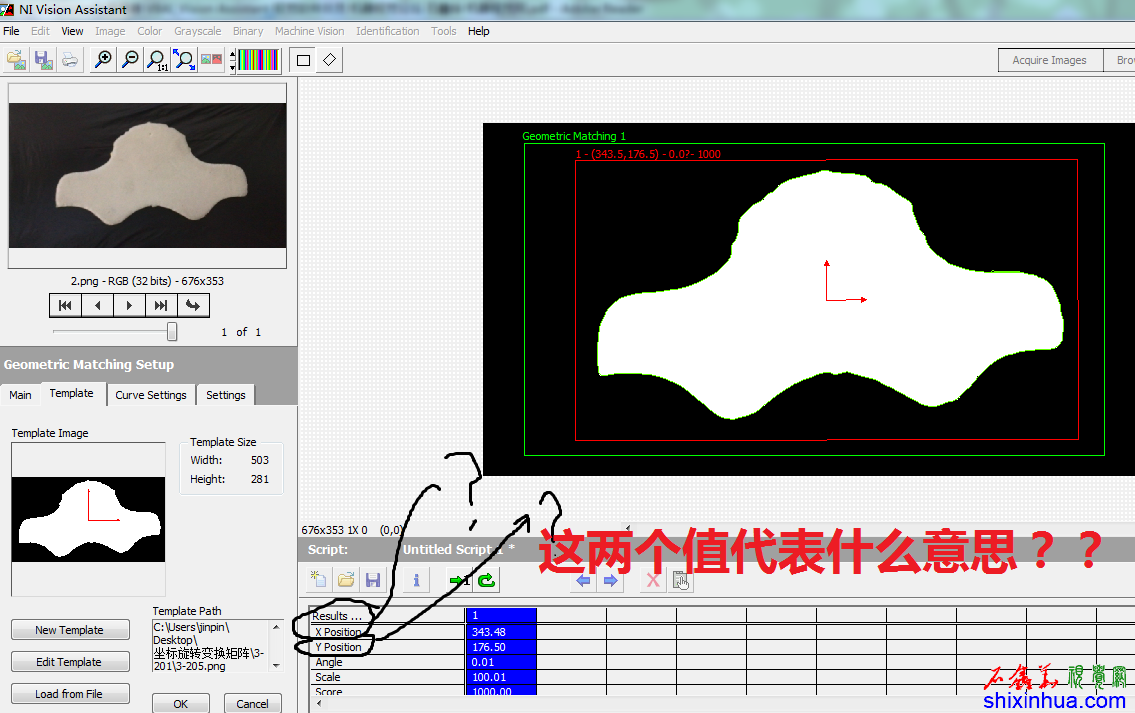

NI(labview)中此项中的X ,Y是什么坐标,希望能讲解得深刻一点,往祖坟里讲!
更多图片 小图 大图
组图打开中,请稍候......
回复

使用道具 举报

  • TA的每日心情
    奋斗
    14 分钟前
  • 签到天数: 3413 天

    连续签到: 15 天

    [LV.Master]2000FPS

    发表于 2014-3-20 21:39:09 | 显示全部楼层 来自:广东省东莞市 移动
    这个还要往祖坟里讲?不用吧。
    这个坐标就是指粒子的质量中心的X、Y坐标。这个坐标,在没有使用坐标系时,是相对于图像的左上角的原点(0,0)的。当你新建了参考坐标系时,则是相对于参考坐标系的。
    没有标定时,这个值是像素单位的。如果有标定图像,那么应该还有一个世界单位的坐标。
    墓都被盗了,已经很清楚了。
    回复 支持 反对

    使用道具 举报

    该用户从未签到

     楼主| 发表于 2014-3-21 09:18:53 | 显示全部楼层 来自:北京市 清华大学教育网

    请问,C:\Users\jinpin\Desktop\QQ截图20140320214621.png这个x,y坐标和Binary下的  Centroid 的坐C:\Users\jinpin\Desktop\2.png标对工作图像(图中的白色区域)参数有什么区别?
    回复 支持 反对

    使用道具 举报

    该用户从未签到

     楼主| 发表于 2014-3-21 09:21:12 | 显示全部楼层 来自:北京市 清华大学教育网
    石鑫华视觉 发表于 2014-3-20 21:39
    这个还要往祖坟里讲?不用吧。
    这个坐标就是指粒子的质量中心的X、Y坐标。这个坐标,在没有使用坐标系时, ...

    <此为正式问题>请问,这个x,y坐标和Binary下的  Centroid 的坐标对工作图像(图中的白色区域)参数有什么区别?
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    奋斗
    14 分钟前
  • 签到天数: 3413 天

    连续签到: 15 天

    [LV.Master]2000FPS

    发表于 2014-3-21 18:58:36 | 显示全部楼层 来自:广东省东莞市 电信
    逍遥卫士 发表于 2014-3-21 09:21
    请问,这个x,y坐标和Binary下的  Centroid 的坐标对工作图像(图中的白色区域)参数有什么区别?

      没注意看你的方法,你原来用的是匹配。匹配作的坐标就是模板的中心位置,在目标图像中找到的目标所以对应的中心位置。在2012版以及前版本的中,这个中心位置,是可以 设置偏移量的,即不一定非得是中心。2013版后就没得再使用偏移量了,没什么意义。而做二值化后的粒子质心,则是某个粒子的质量中心。同样面积大小的粒子,形状不一样时,其质心是不一样的。质心的意义是指质量中心,在中心点处,周围的粒子是对称相等的。
