LabVIEW VISION图像添加含透明通道PNG水印并且水印透明度可调实现方法

石鑫华视觉

在下面的帖子中，我们实现了不包含透明通道的图像添加水印的方法：

LabVIEW VISION图像添加水印并且透明度可调实现方法
http://visionbbs.com/thread-21485-1-1.html

但是这个帖子有一个未实现的功能，就是如果水印是带有透明通道的PNG图像时，则无法实现。输出的水印透明位置将显示为黑色，这样将会给透明水印显示造成非常大的改变，特别是一些黑色的水印，透明部分有效时，只会显示黑色的水印。在这里经过一段时间的研究，将此问题彻底解决：
本帖实现了透明PNG水印的添加。本实现方法因为使用了NI VISION进行一些处理，而VISION时的函数，不支持透明通道A的读取保存，所以这里背景图像，不支持带透明通道的PNG图像。当然，如果非要使用透明通道的PNG图像，也可以使用本贴中的某些实现功能对此类PNG图像进行一定的处理，如将透明转换为白色之类的。在这里，就不做处理了。

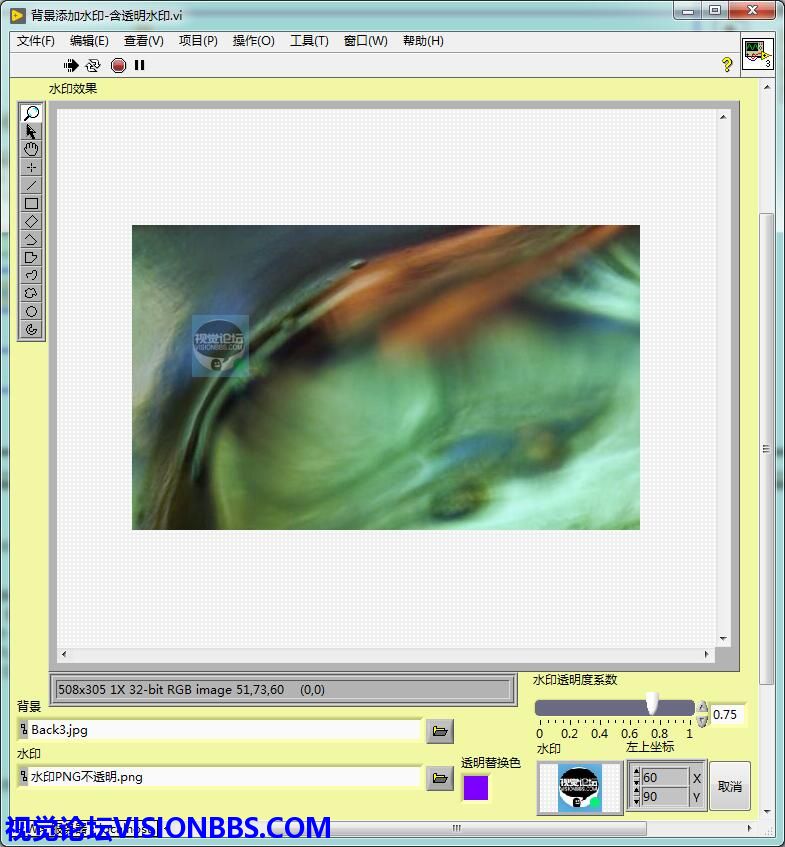

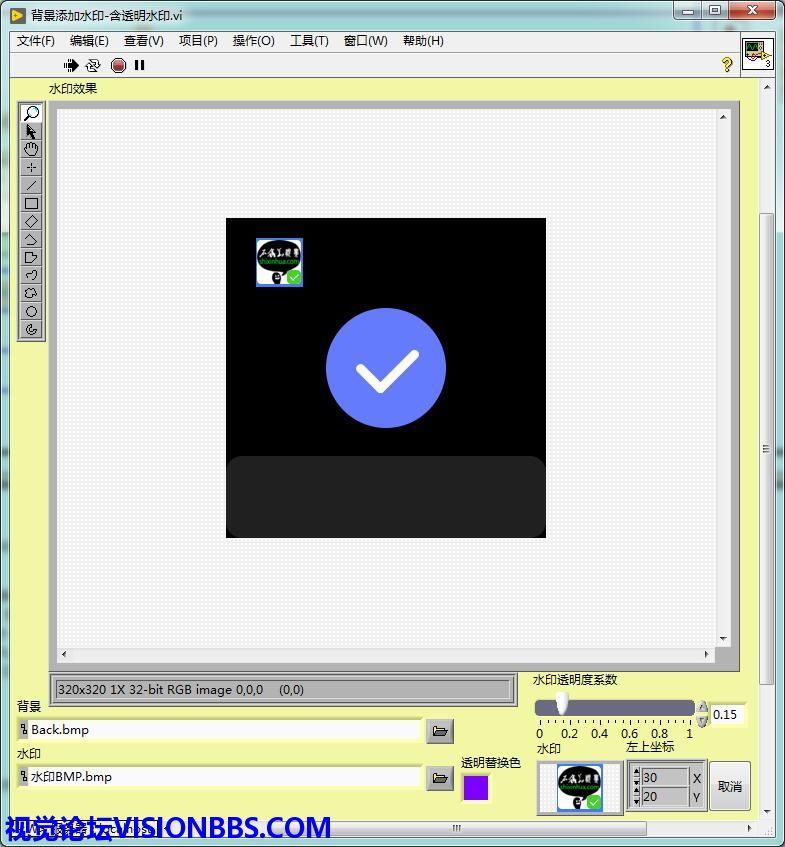

下面来看一些效果：

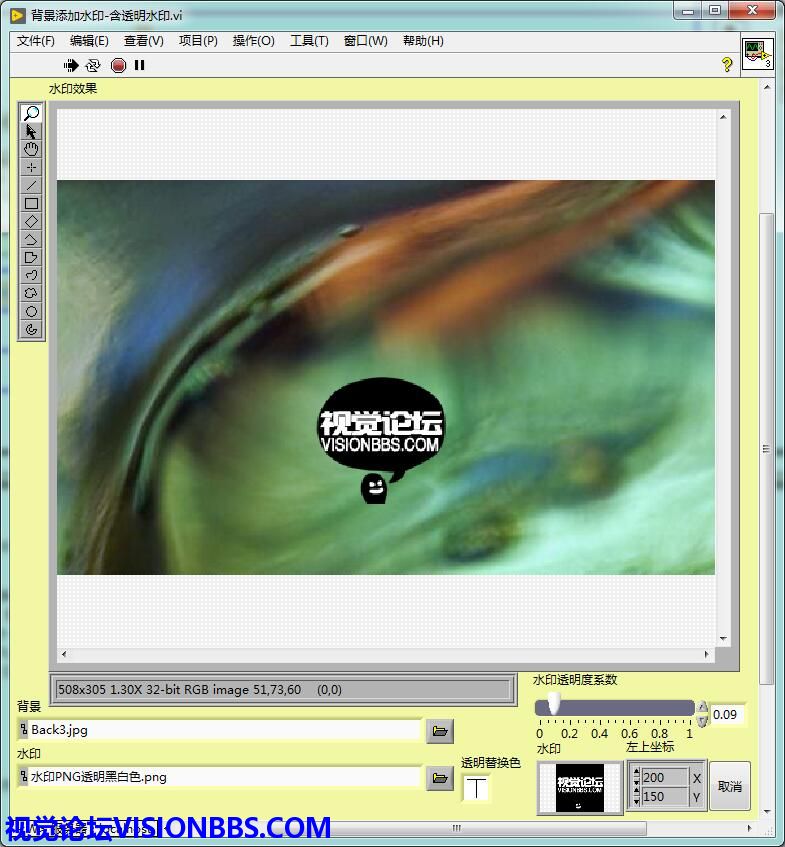

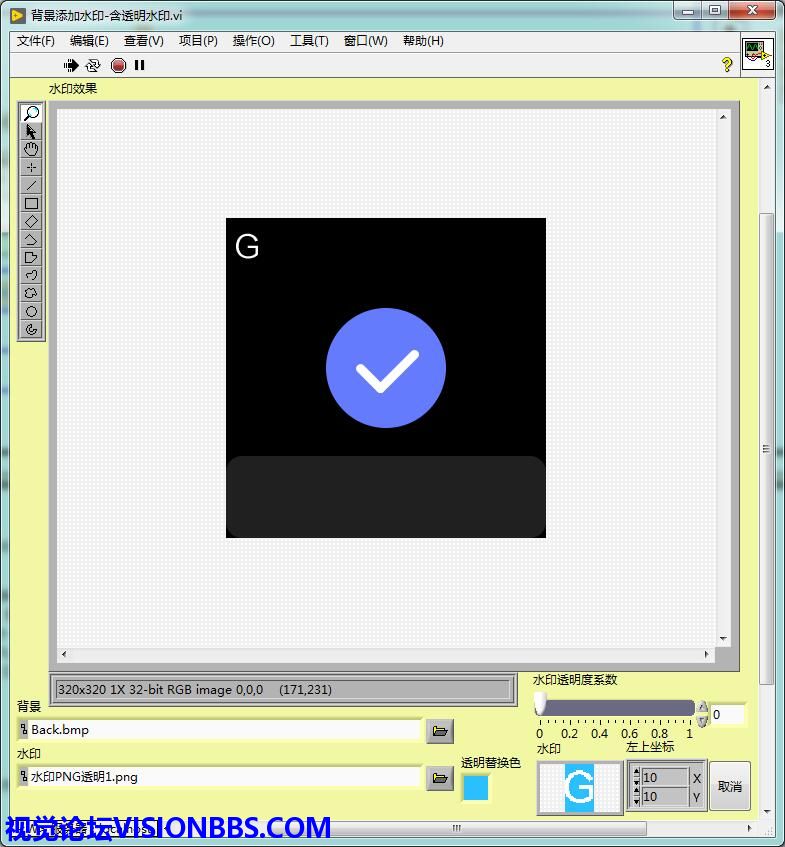

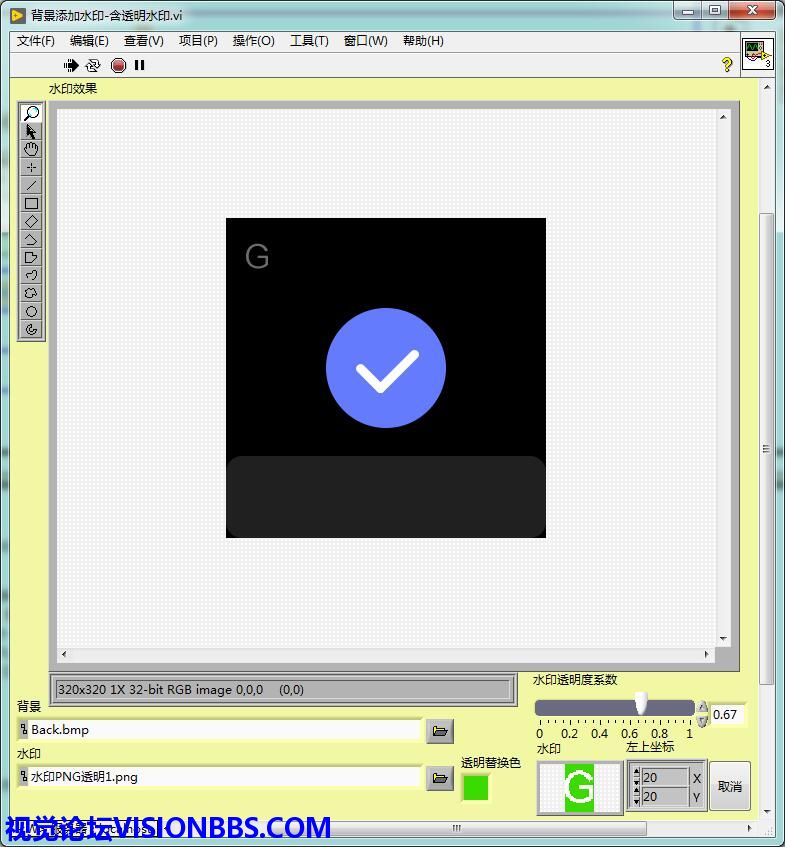

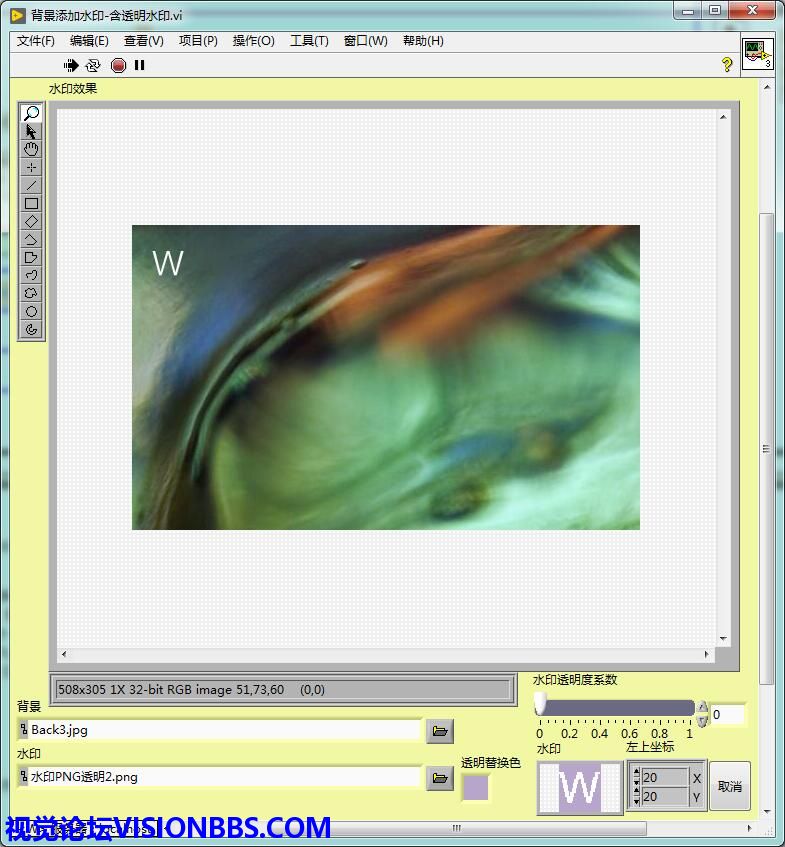

从上面的效果图中看到，背景图像可以为JPG、PNG、BMP等类型。水印图像也可以为JPG、PNG、BMP类型，水印的PNG类型，可以是包含透明通道的，也可以是不包含透明通道的。如包含透明通道，使用T透明色来显示，那么在Image显示控件中，则会表现为黑色（如上图所示）。而如果使用其它颜色来替换，则使用指定颜色来替换透明色。

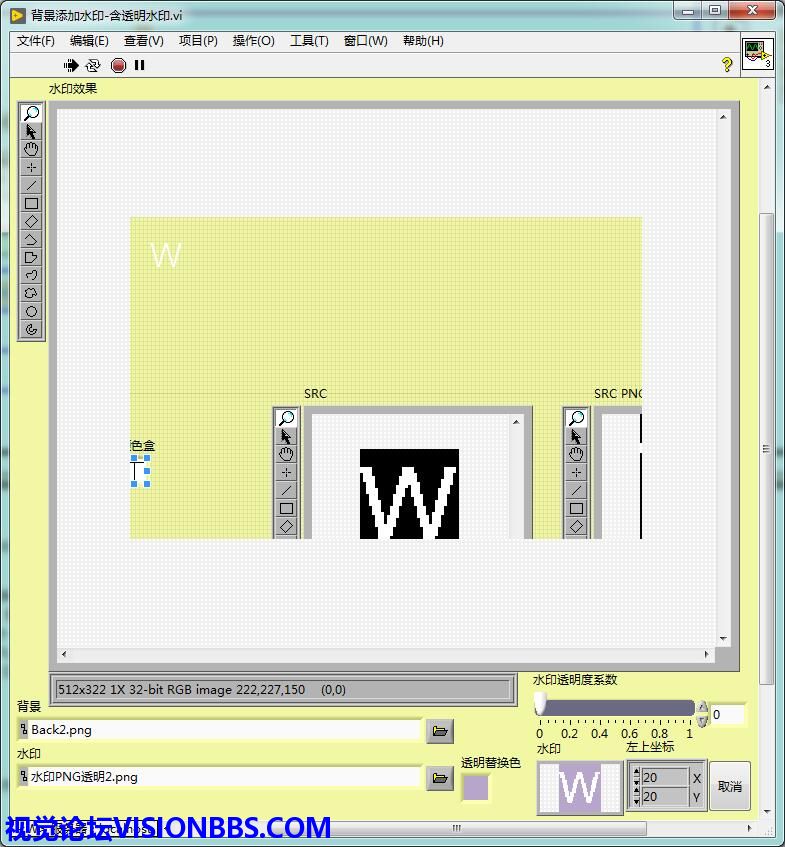

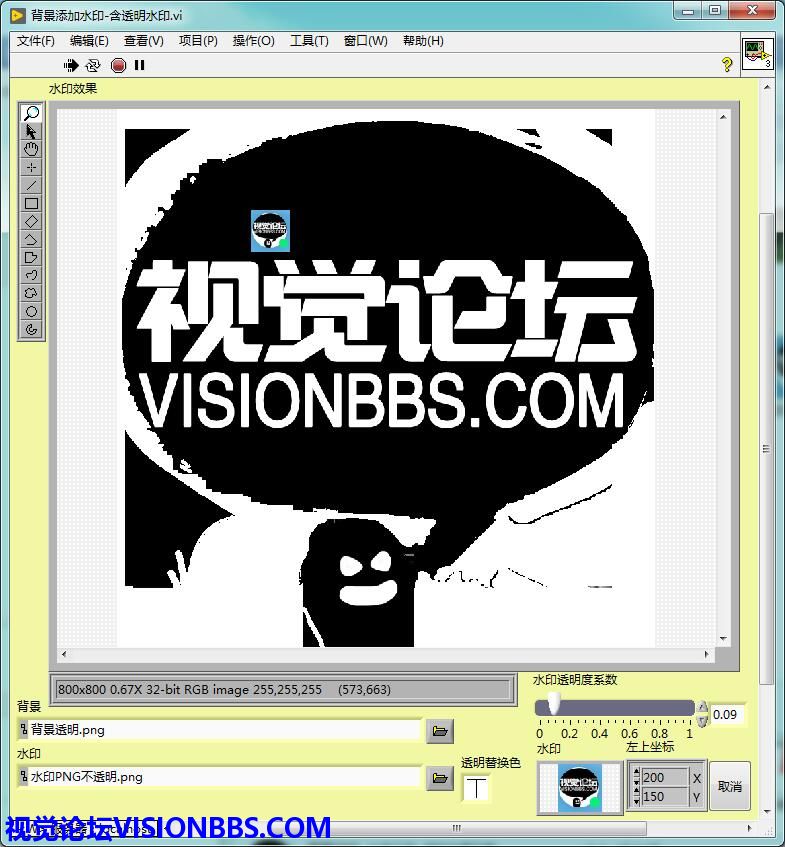

而如果使用含透明通道的背景图，则会如上图所示，部分内容会显示不正常。因为背景没有做透明的处理。

附件中，还包含了一些研究中NG的代码，仅供参考，如里面还有一些因为水印分辨率过低，而做了一些增强（抗锯齿）等。

原始文档使用LabVIEW2020 32位中文版+NI VISION 2020实现。另存为的早期版本2017/2015/2013/2011未经验证，也许有兼容性问题，且另存为的水印的深浅系数有异常，未做调整，只有2020版的有调整该系数。
20200815 背景添加水印-含透明水印.rar (1.84 MB, 下载次数: 26, 售价: 30 元)

2020-9-18 17:10 上传

点击文件名下载附件
背景添加透明水印

本示例仅展示了叠加效果，使用的是Overlay Bitmap功能，因此如果保存叠加后的图像，水印是作为覆盖信息保存的，而不直接显示。如果要保存带水印的图像，需要merge overlay合并覆盖之后再保存。
