[求助] 如何在vision中,从一幅图片中抠出一个圆环?

[复制链接]
  • TA的每日心情
    开心
    2015-6-18 16:52
  • 签到天数: 3 天

    连续签到: 1 天

    [LV.2]200FPS

    发表于 2014-2-19 20:32:36 | 显示全部楼层 |阅读模式 来自:河南省洛阳市涧西区 电信

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
    如题,最后用了IMAQ ROITo Mask,但是这样抠出的图片是一幅二值图像,怎样能弄出来的是原图呢???
    回复

    使用道具 举报

  • TA的每日心情
    奋斗
    半小时前
  • 签到天数: 3413 天

    连续签到: 15 天

    [LV.Master]2000FPS

    发表于 2014-2-19 22:44:31 | 显示全部楼层 来自:广东省东莞市 联通
    首先,你要想得到一张圆环形的图像是不切实际的,所有的图像,都是矩形的。如果看起来是环形的,那么要么就是背景是透明的ALPHA通道。要么背景就是全黑或全白的。
    在NI中,首先可以使用视觉助手,其中有一个Image Mask函数使用此函数,可以截取需要的环形区域(使用环形ROI)。然后再使用此函数生成VI,即可得到你想要的抠出一个圆环来:

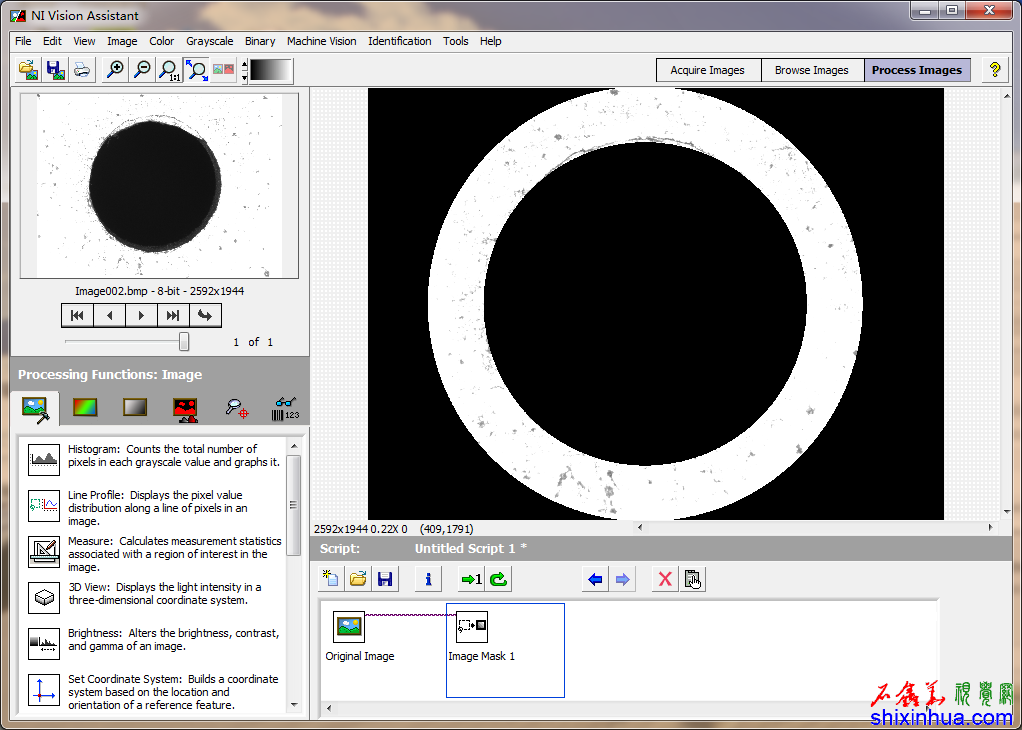

    Image Mask抠图效果

    Image Mask抠图效果

    Image Mask抠图效果(这里的背景是全黑的)

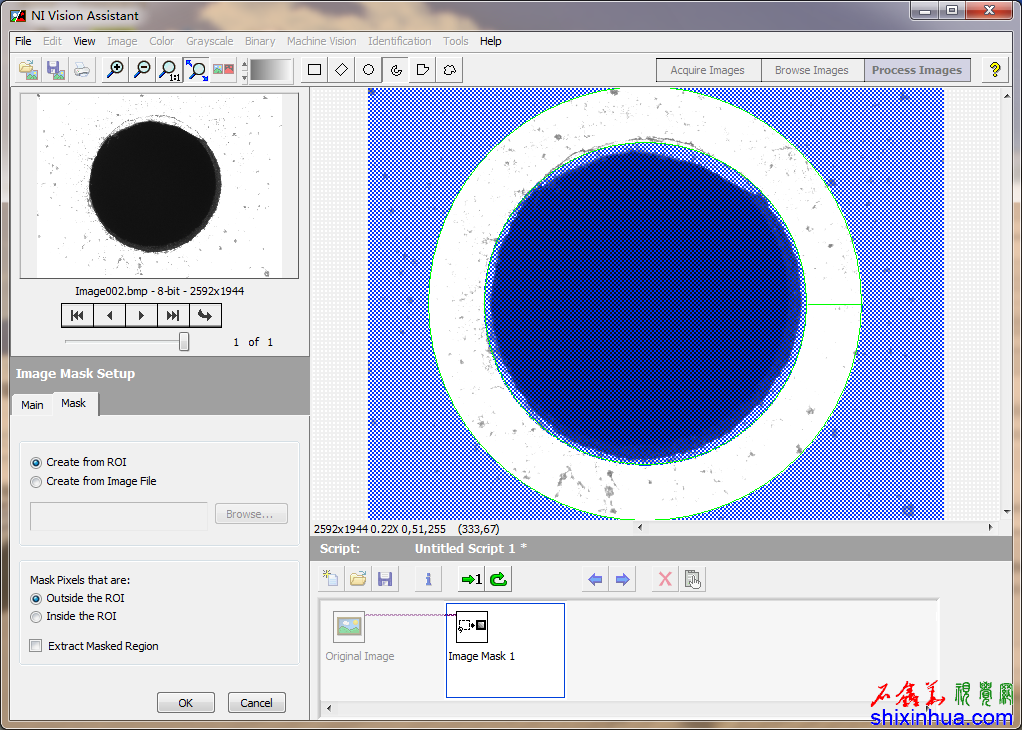

    Image Mask抠图设置

    Image Mask抠图设置

    设置参数非常简单,只需要选择好ROI(环形),然后设置Create from ROI从ROI中创建Mask。
    Outside/inside ROI则为确定需要保留ROI外面的还是里面的;
    Extract Masked Region提取掩膜区域是确定是不是剪裁ROI区域,如果勾选,则将图像剪裁成当前ROI外接矩形大小的图像,如果不勾选,则为原始图像。但无论哪样,填充的背景都是黑色的。
    函数具体的使用请参考:NI视觉助手教程 5.7 Image Mask 图像掩模_石鑫华 机器视觉网 机器视觉论坛 机器视觉商城 机器视觉光源 光源控制器 工业相机 工业镜头 视觉方案 机器视觉系统 NI图像处理 LabVIEW Visionhttp://shixinhua.com/imganalyse/2013/02/317.html

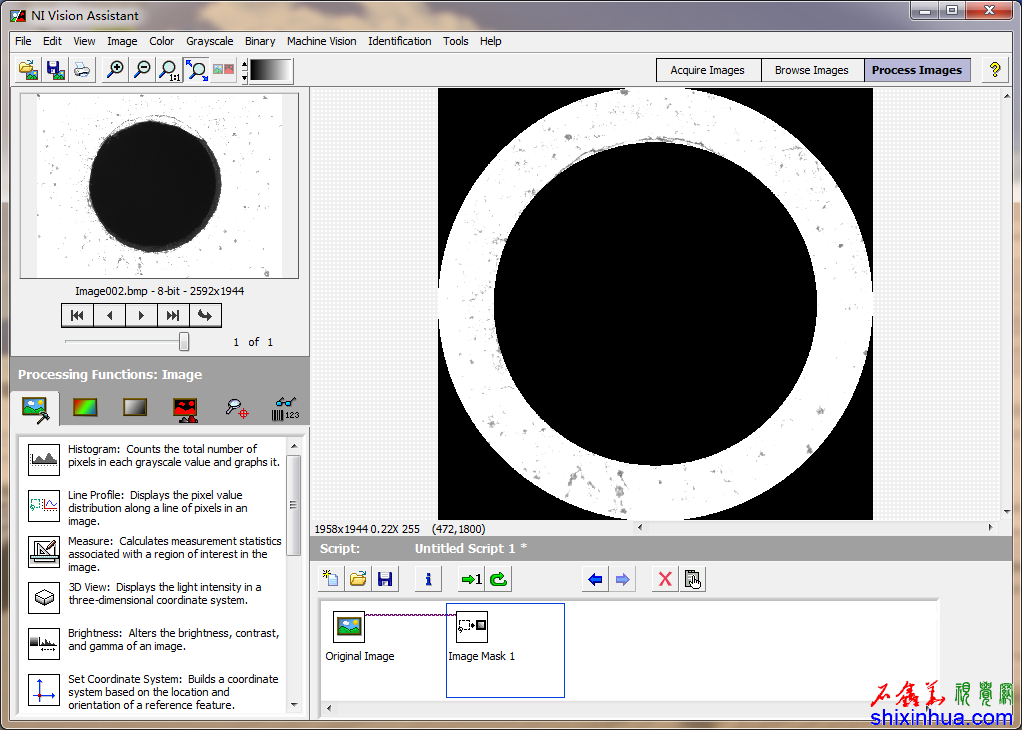

    Image Mask剪裁后效果

    Image Mask剪裁后效果

    Image Mask剪裁后效果

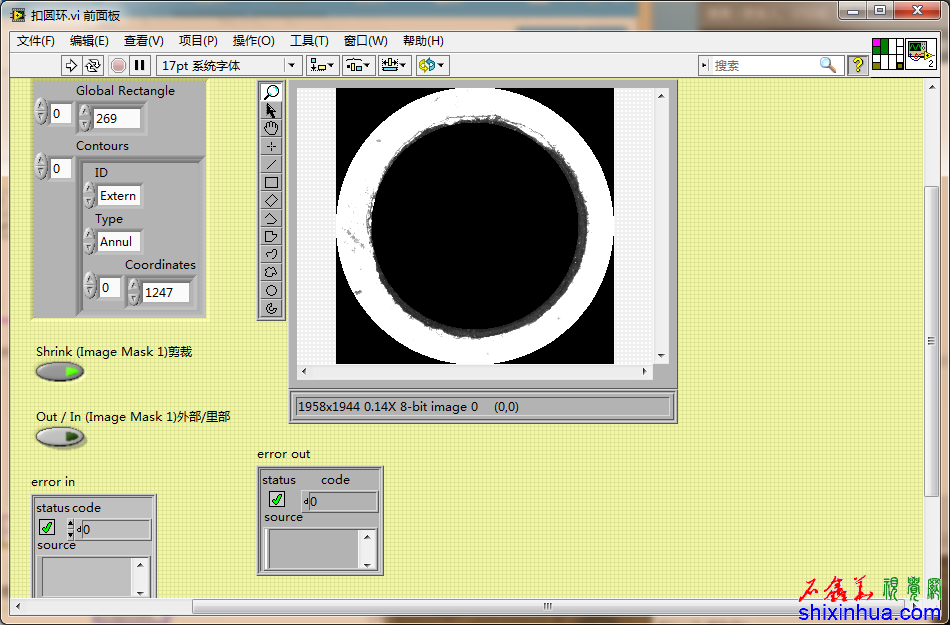

    生成函数前面板

    生成函数前面板

    生成函数前面板

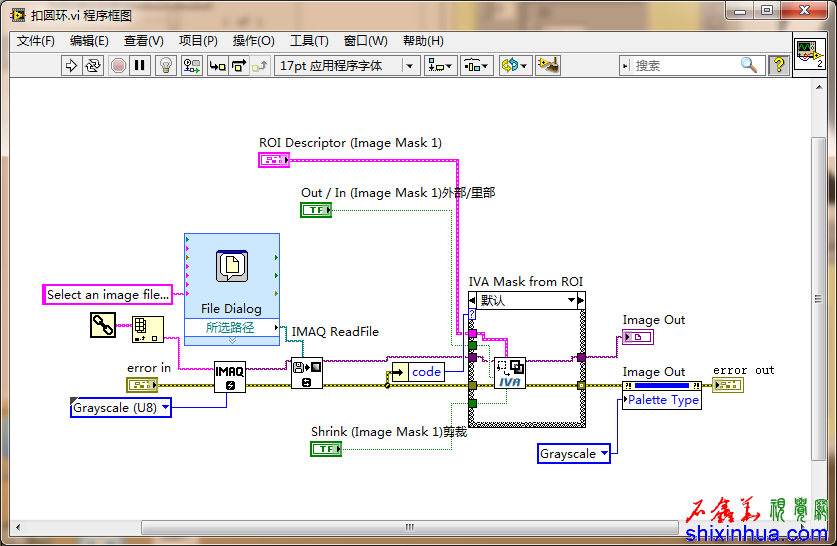

    生成函数后面板

    生成函数后面板

    生成函数后面板
    其中关键的IAV函数IVA Mask from ROI是视觉助手自带的一个函数,在LabVIEW Vison中是没有的,不过你可以打开看一下函数,原理上是非常简单的。

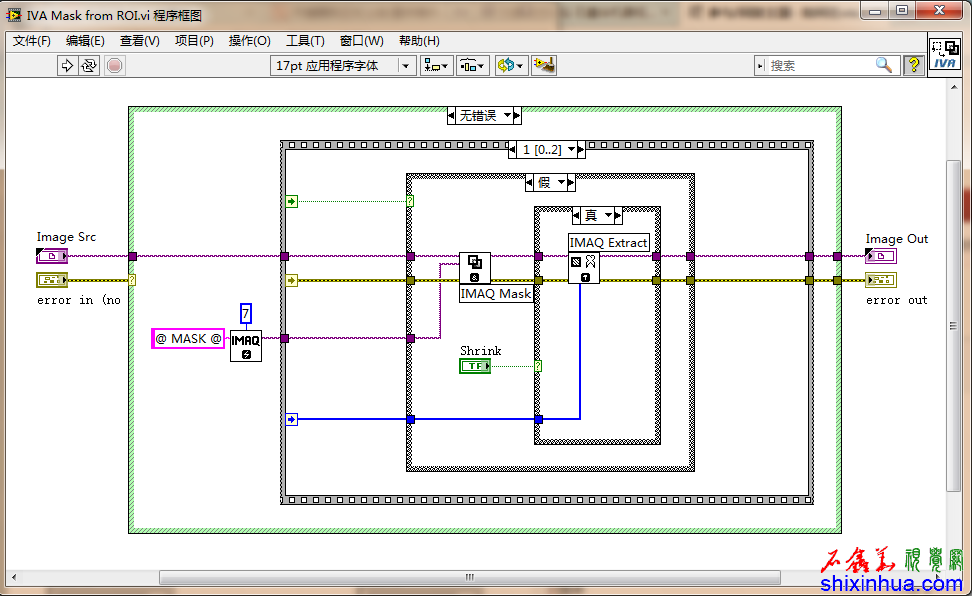

    IVA Mask from ROI

    IVA Mask from ROI

    这是其中的部分片断,很简单的一种操作。
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    开心
    2015-6-18 16:52
  • 签到天数: 3 天

    连续签到: 1 天

    [LV.2]200FPS

     楼主| 发表于 2014-2-20 10:03:47 | 显示全部楼层 来自:河南省洛阳市 电信
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    开心
    2015-6-18 16:52
  • 签到天数: 3 天

    连续签到: 1 天

    [LV.2]200FPS

     楼主| 发表于 2014-2-20 10:07:35 | 显示全部楼层 来自:河南省洛阳市 电信
    大神,labview里坐标变换怎么做啊?要编公式吗?还是有现成的控件可以实现
