8.19 AVT相机安装驱动、更换驱动、使用不同软件采集图像

本节内容将在AVT的Guppy Pro503B为例进行讲解。

在XP电脑上使用AVT相机时，使用自带的演示程序通常都能正常采集到程序。但是随着视窗操作系统的升级，升级到Win7后，发现即使最新的AVTActiveFirePackage_3_0也无法采集到图像。不是找不到相机，就是无法取得图像。但是在安装有NI Acquisition的系统中，使用NI的IMAQdx驱动，却又可以对AVT的相机正常采集图像。

下面我们使用AVT的Guppy Pro503B来测试其在Win7下的图像采集。

图30 AVT 相机驱动

我们共使用了四个AVT的Guppy Pro503B工业黑白相机，在图30中可以看到，共有四个相机，都使用了NI的IMAQdx驱动。503B相机是1394B接口的相机，我们使用了一块两芯片四通道的PCI-E 1394B卡（为什么使用此卡，请查看石鑫华机器视觉网“多个500万像素相机同时采集图像”：多个500万像素相机同时采集图像_石鑫华视觉网_机器视觉光源_光源控制器_工业相机_工业镜头_视觉系统方案_NI_LabVIEW_Vision_图像处理教程_机器视觉论坛商城_机器视觉论坛http://shixinhua.com/camera/2012/07/22.html）。采集卡的驱动使用的是LSI的驱动（芯片是LSI生产的）。这时我们打开NI的Max或VBAI、VisionAssistant等进行图像采集，可以对每个相机正常采集图像：

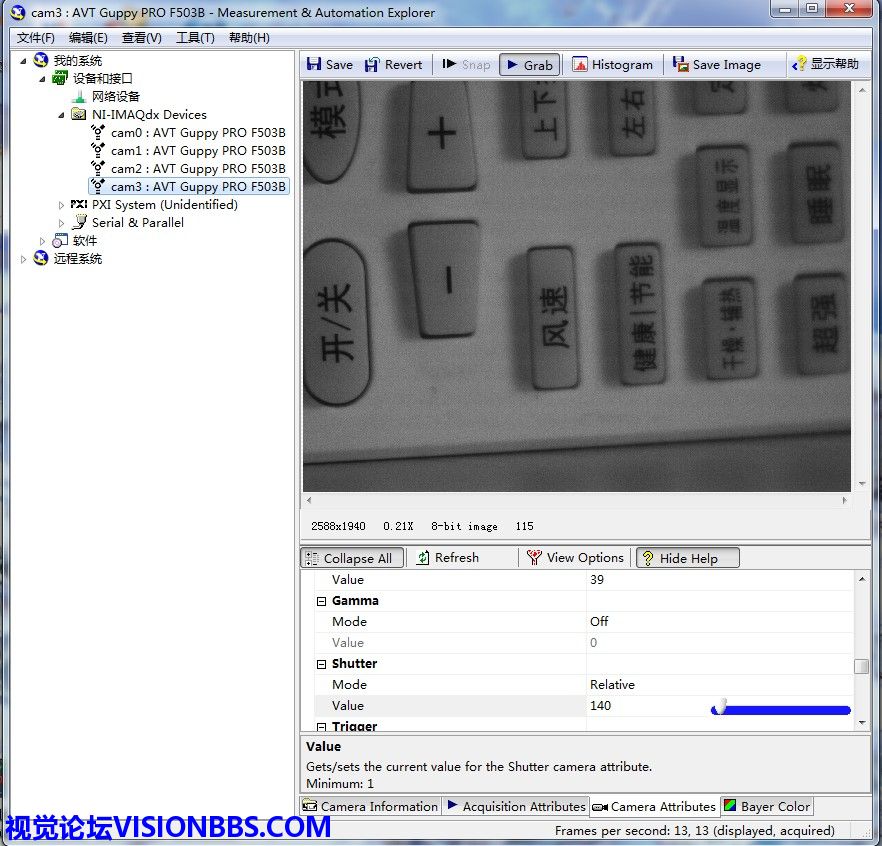

图31 AVT 503B在NI MAX下采集图像可以达到13FPS

在NI　MAX中可以查看到四个503B相机，并且每个相机都可以正常采集图像且能达到最高速13帧每秒。下面我们安装AVT自己的图像采集程序AVTActiveFirePackage_3_0。

安装此演示程序与其它程序一样，直接下一步Next即可。中间如果出现选择安装AVT驱动程序选项的，勾上即可。安装完成后，会对AVT的相机程序更换驱动，更换成AVT自家的驱动程序。如图32所示：

图32 AVT相机安装自己的驱动程序

从图32中可以看到，没有了NI设备，在图像设备中出现了四个AVT Guppy PRO F503B相机，使用的是AVT ActiveCam 5.0.2.0的驱动。

安装完AVTActiveFirePackage_3_0后在桌面上会生成两个AVT的图标：

图33 AVT图标

上面一个AVT的图像采集演示程序AVTActiveCam Viewer，下面一个为AVT的相机驱动配置程序AFP Driver Installer。我们先看使用下面的驱动安装程序，进行驱动安装（在安装AVTActiveFirePackage_3_0时，驱动已经安装过了，因此可以省略）。但是我们可以看一下此应用程序的界面：

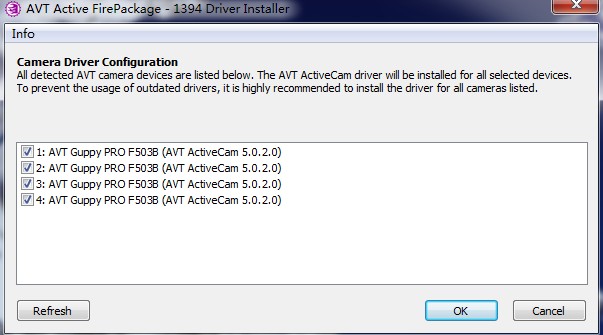

图34 AVT Driver Installer程序界面

从图中可以看到，此程序会把所有AVT相机的驱动程序更换为AVT自己的（在安装时可以选择是否需要更换）。

因为相机的驱动程序已经更换成AVT的了，一般来讲，这时使用AVT的演示采集程序，是可以采集到图像的了。下面打开AVT ActiveCam Viewer来采集图像试试。

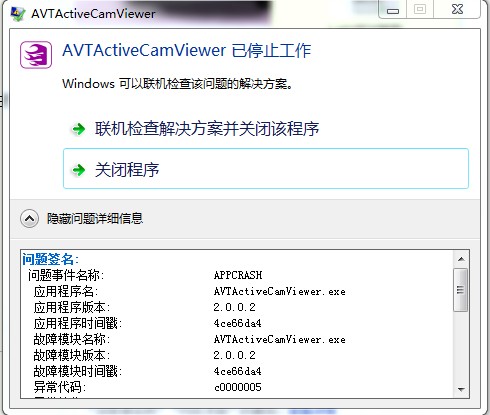

图35 AVT ActiveCam Viewer程序崩溃

打开AVTActiveCam Viewer后并没有出现想象中的图像采集界面，反而出现了这样的一个程序崩溃的对话框。APPCRASH程序崩溃通常是由于系统不兼容引起的。这是WIN7引入的一个新的机制。因此我们需要将程序设置为早期版本的兼容模式。

在桌面AVTActiveCam Viewer图标上点击鼠标右键，然后选择属性，弹出如下对话框：

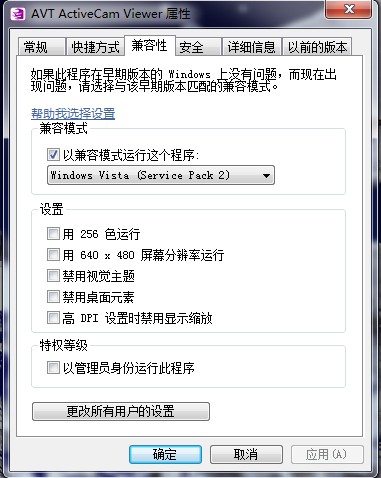

图36 AVT ActiveCam Viewer兼容性设置

在属性对话框中，选择兼容性，然后在兼容模式下勾选以兼容模式运行这个程序。经验证，当选择以Vista SP2、Vista SP1、Server 2008 SP1、Server 2003 SP1、XP SP3、XP SP2等兼容模式运行时，可以正常采集图像：

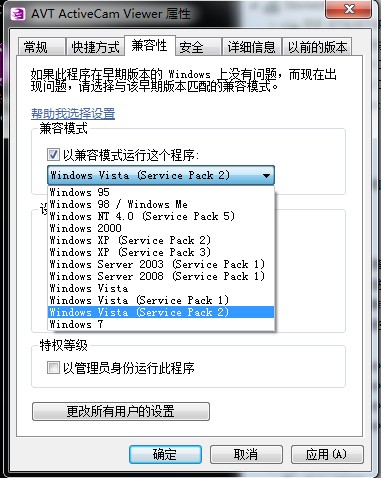

图37 选择不同的兼容模式

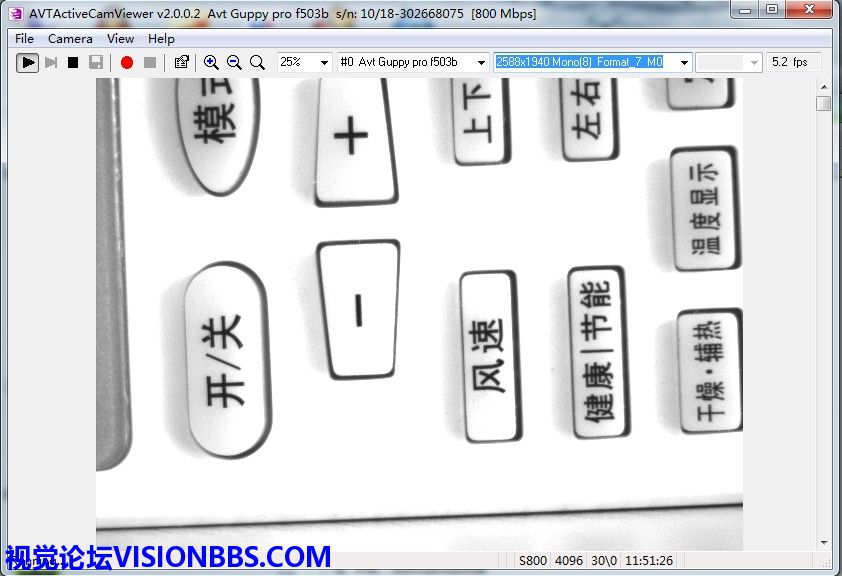

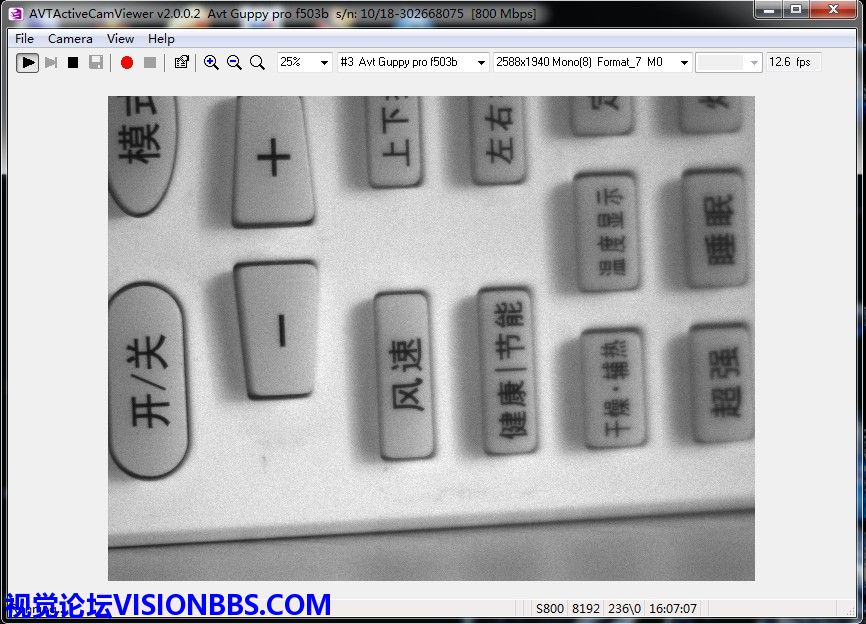

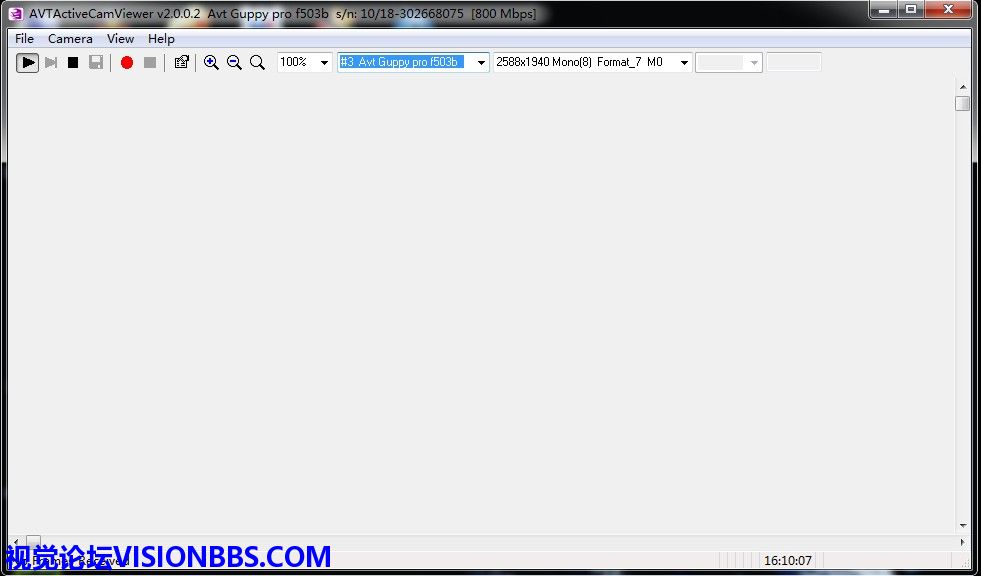

图38 AVT ActiveCam Viewer程序打开并正常采集图像

而当选择Win2000、Win 98、NT、ME 、95等兼容模式运行时，同图35中所示一样无法打开程序。而当选择Win7兼容模式时（本系统是WIN7 SP1的），能打开AVT ActiveCam Viewer采集程序，但是无法采集图像：

图39 AVT ActiveCam Viewer打开但无法采集图像

在图39的左下角显示NoFrames Received，没收到帧，无法采集图像。证明此版的程序在Win7下兼容性不行，无论是Win7还是Win7 SP1，均无法正常采集图像。

这时，我们再打开NI的MAX，发现在其中可以发现相机设备，但是无法打开进行正常的采集。AVT的驱动程序并不兼容NI的平台。

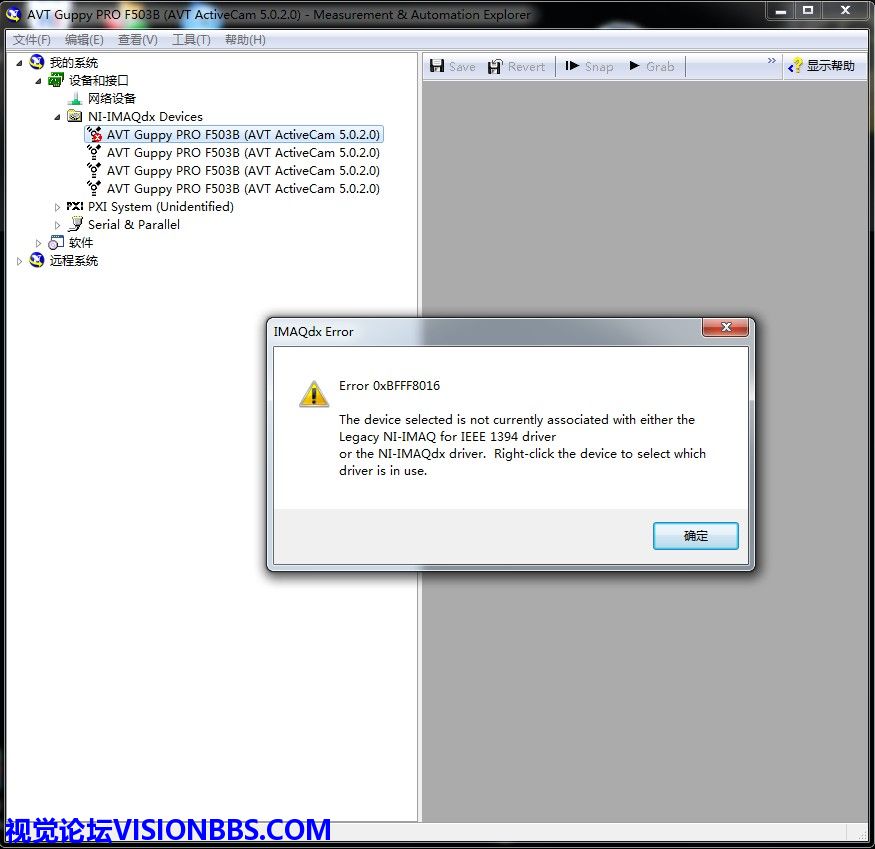

图40 NI MAX中能发现硬件，但是无法打开采集图像

图40中，提示打开错误，驱动程序不兼容。并提醒用户更换驱动程序。确定后，我们右键选择相应的相机，然后再选择Driver，并更换为NI IMAQdx驱动，如图41所示：

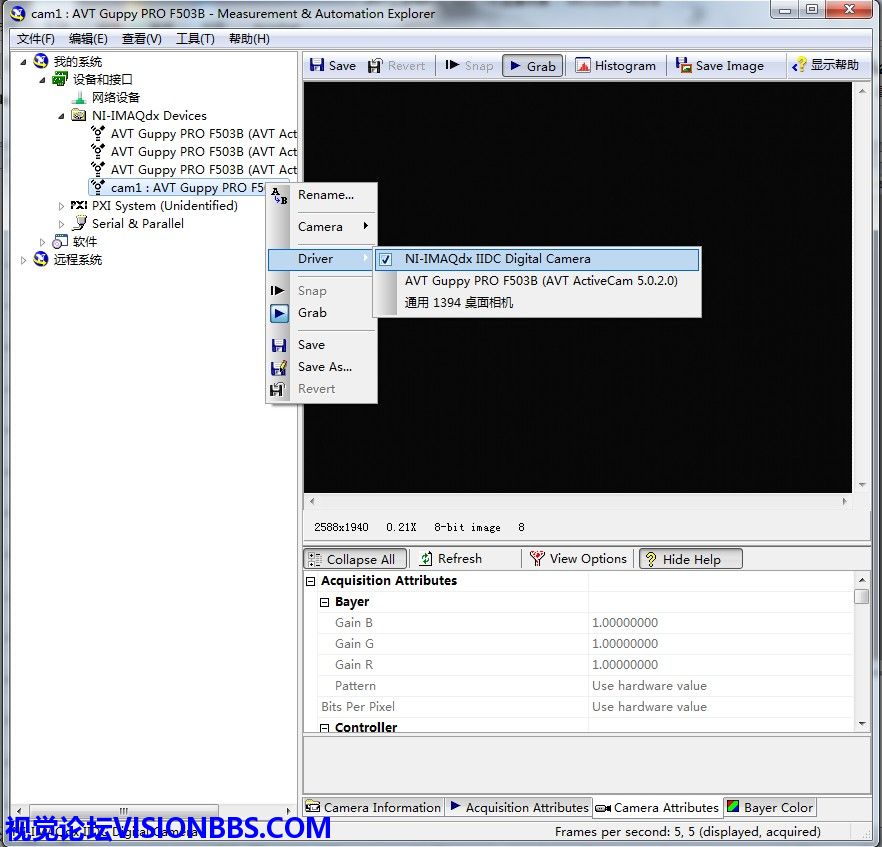

图41 在NI MAX下更换AVT驱动为NI IMAQdx驱动

按照图41所示更换为NI的驱动后，会出现cam1，这样就可以正常采集了。当然也可在设备管理器中更换驱动程序。

上面提到的是在1394卡使用自己芯片的驱动程序下使用的。另外AVT自己也有1394总线驱动。执行AVT1394BusDriverPackage1.0安装程序。可以将1394卡的驱动程序安装成AVT的驱动程序：

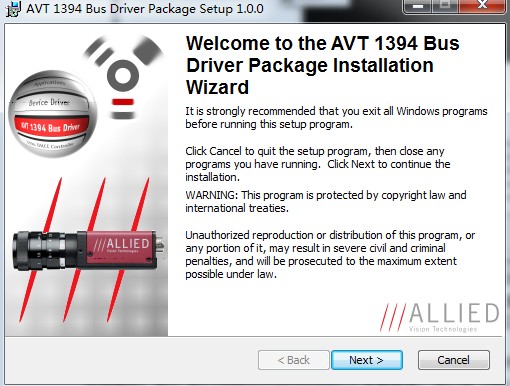

图42 AVT1394BusDriverPackage1.0安装程序

一如继往的点击下一步（Next），完成后出现驱动程序安装界面：

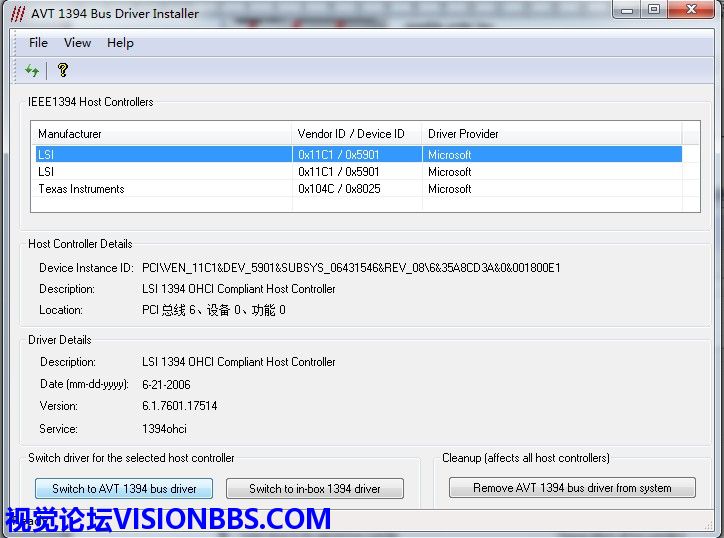

图43 AVT1394BusDriverPackage驱动程序选择更换界面

选择一个1394芯片，然后点击右下角的Switchto AVT 1394 bus driver即可将驱动更换为AVT的驱动程序：

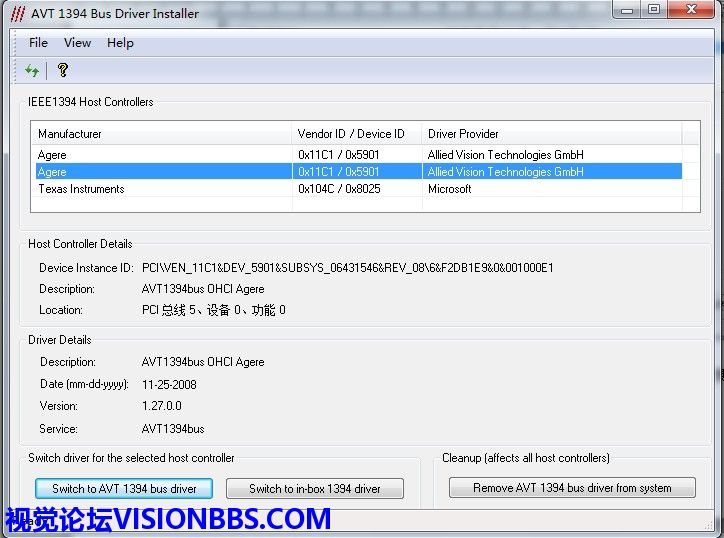

图44 1394卡更换为AVT驱动

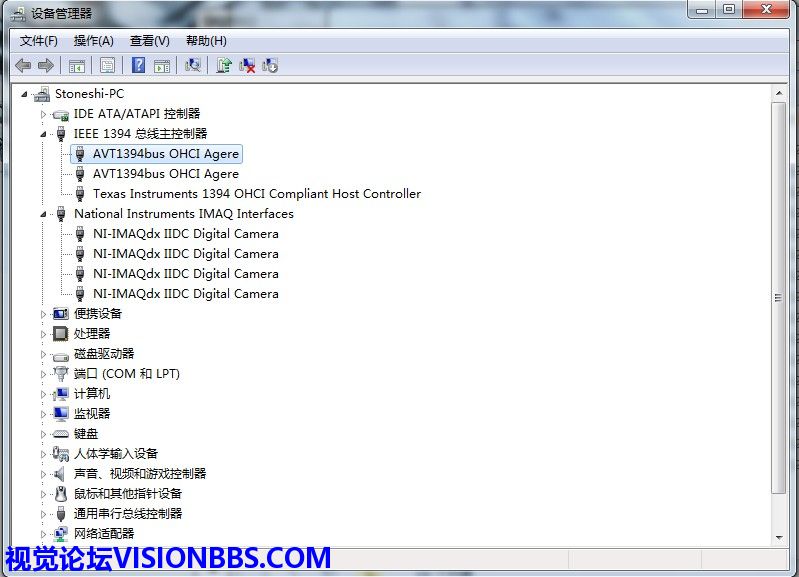

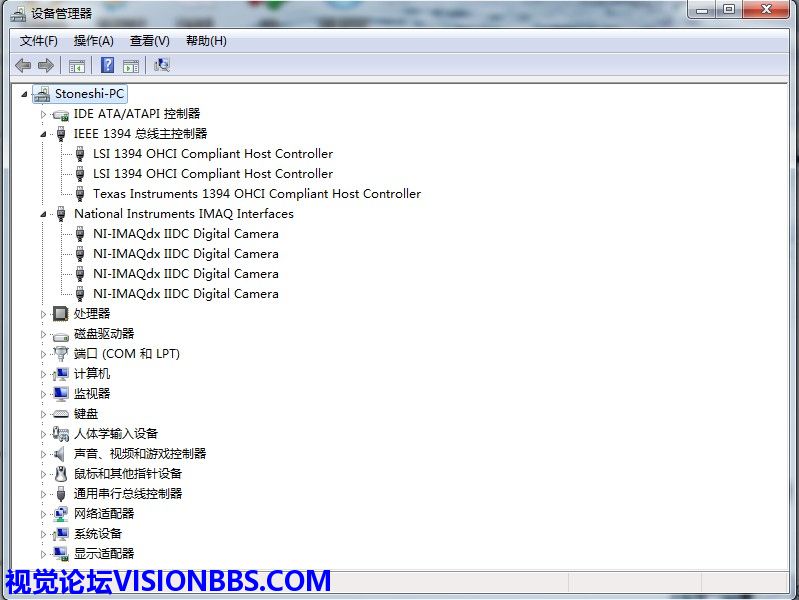

这时在设备管理器中也可以发现1394卡的驱动已经更换为AVT的驱动程序。

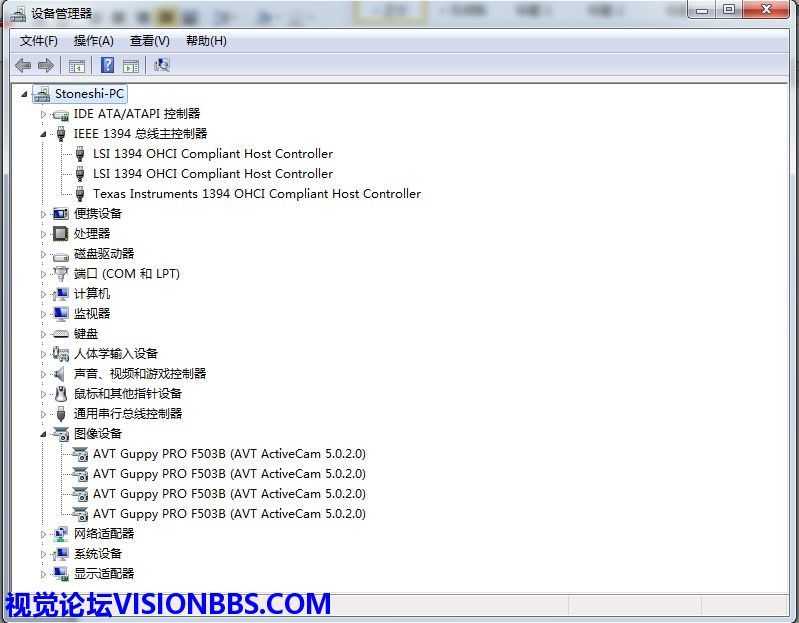

图45 设备管理器查看设备驱动已经更换为AVT的

以这种状态打开AVTActiveCam Viewer，会提示未发现相机。这主要是因为相机的驱动使用的是NI的驱动程序。

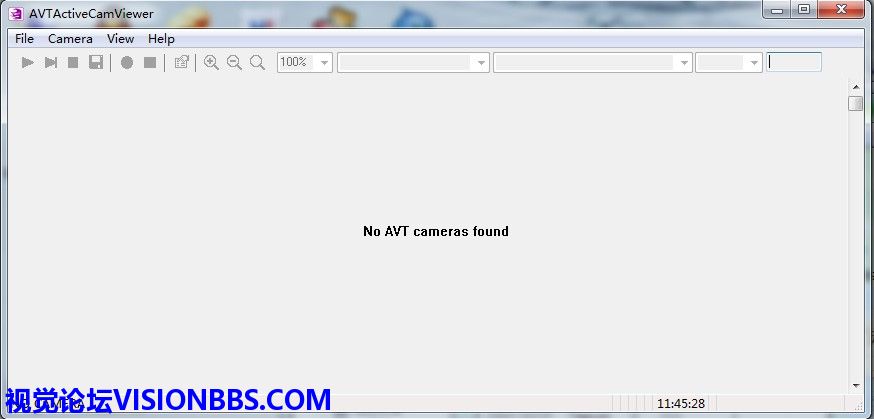

图46 AVT ActiveCam Viewer未发现AVT相机

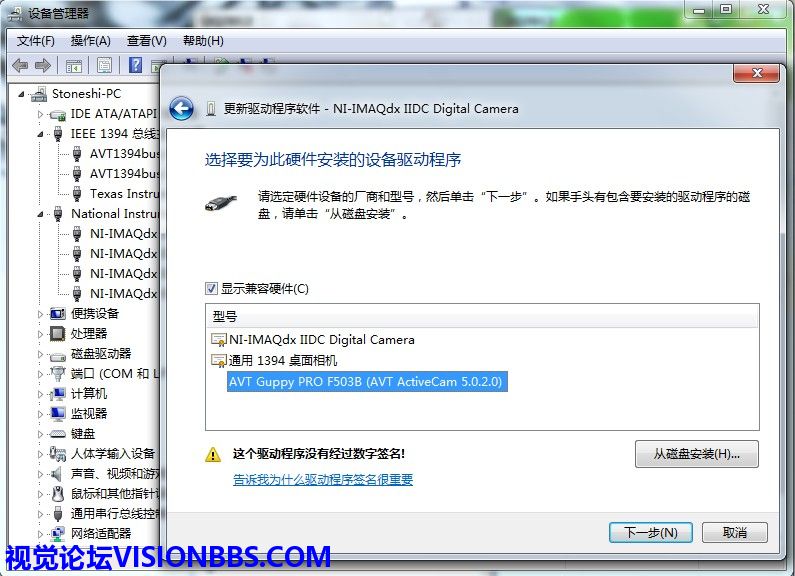

我们使用AFPDriver Installer将相机驱动程序更换成AVT的，或者从设备管理器中将相机驱动更换为AVT的：

图47 更换相机驱动为AVT的

图48 AVT ActiveCam Viewer能发现相机并能正常采集

这时如果再用NI的MAX打开，可以发现相机，但是就如图11一样，无法打开相机。需要更换为NI的驱动后方可采集图像。

另外有一些开发者反应，使用AVTActiveCam Viewer采集的图像有变形、花屏等现象。变形的现象，可以使用升级补丁AFP3.0-Patch-Package-1，将其中的atl.dll、AvtActiveCam.dll两个动态连接库复制并覆盖到AVT ActiveCam Viewer安装目录下，可以解决问题。

花屏，可以查看上面提到的“多个500万像素相机同时采集图像”设置相应的Packet size，可以解决花屏的问题。
