设置变量Set Variable

点击设置变量函数，进入设置用户自定义变量界面。如图11-29所示：

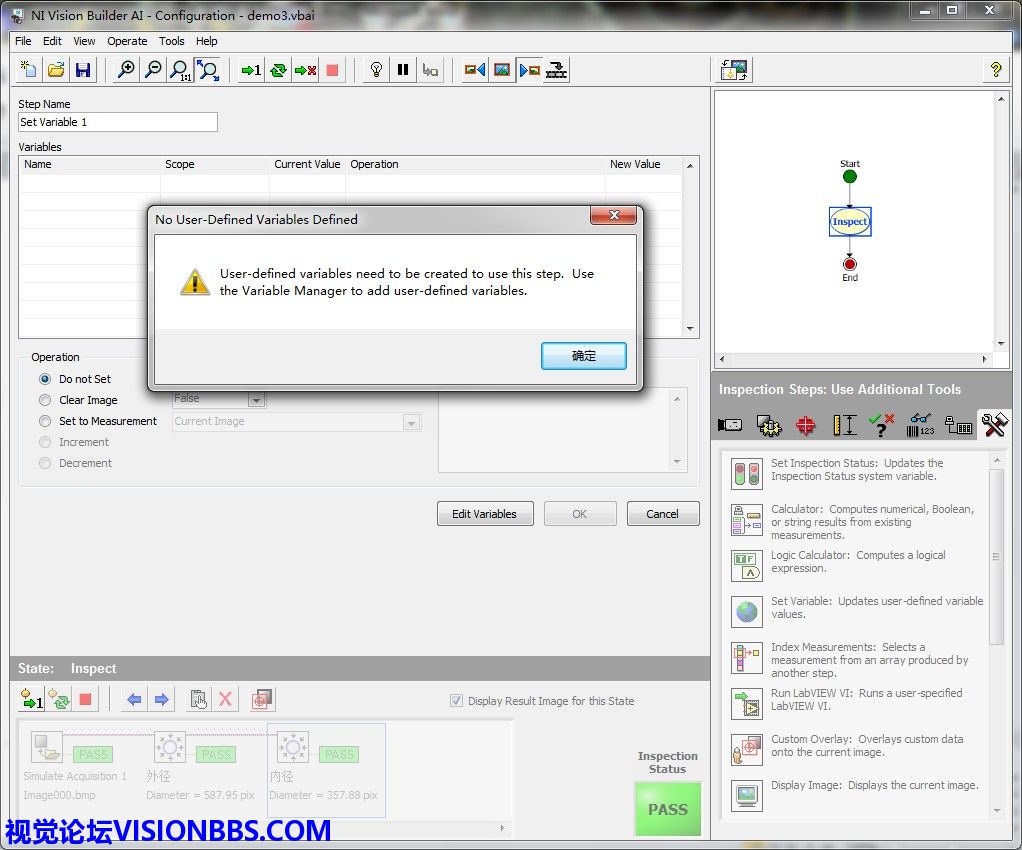

图11-29 设置变量-用户自定义变量

图11-29 设置变量-用户自定义变量

初始状态时，是没有用户定义变量的，会弹出一个警告对话框，信息显示为自定义变量需要创建以用于当前步骤。使用变量管理器来增加自定义变量。点击确定，进入变量管理器界面。

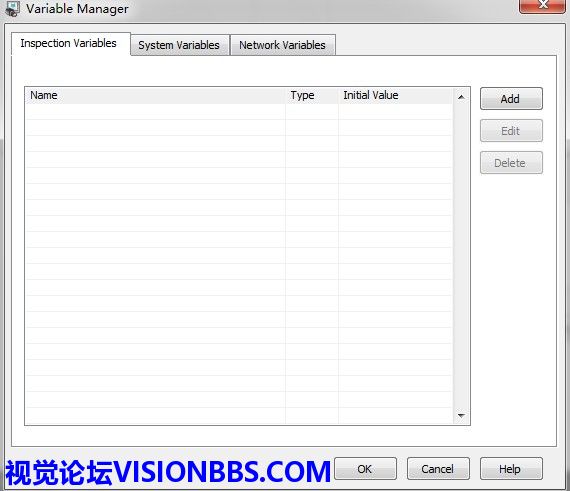

图11-30 变量管理器Variable Manager-Inspection Variable检查变量

图11-30 变量管理器Variable Manager-Inspection Variable检查变量

在变量管理器中，共有三类变量，一类为检查变量，类似于LabVIEW中的局部变量，只用用于当前检查。

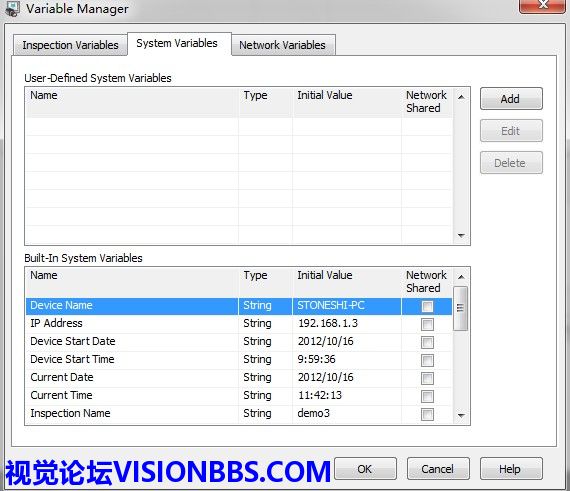

图11-31 变量管理器Variable Manager-System Variables系统变量

图11-31 变量管理器Variable Manager-System Variables系统变量

第二类变量为系统变量，类似于LabVIEW中的全局变量。可以在不同的检查中共享使用。这里有一些内建的变量，如设备名，IP地址，日期，时间等。

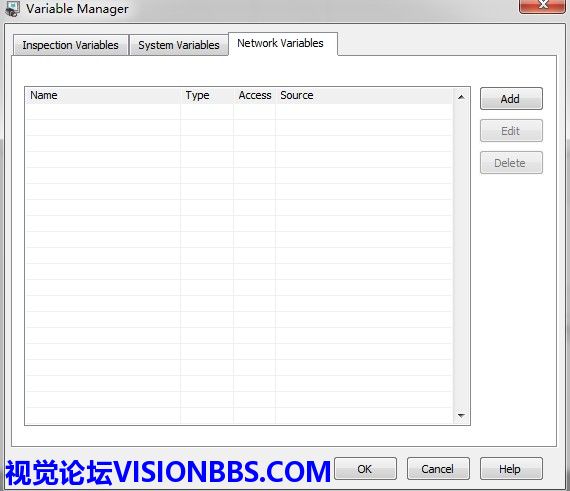

图11-32 变量管理器Variable Manager-网络变量

图11-32 变量管理器Variable Manager-网络变量

第三类变量为网络变量，即在网络上共享的变量，这个变量必须先建立在系统变量基础上，如图11-31所示，在其中的Network Shared中勾选上则表示网络共享变量。这时在别的设备上发现这个变量了。

这里我们只添加一个检查变量，其它变量基本类同，参考检查变量即可。

在图11-30中点击Add按钮添加变量，弹出添加变量对话框：

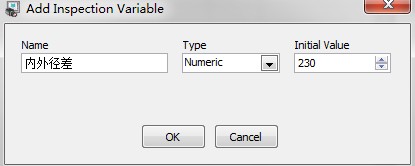

图11-33 添加检查变量对话框

图11-33 添加检查变量对话框

在添加检查变量对话框中有名字Name、类型Type、初始值Initial Value三个参数，分别设置好，点击OK即可添加变量。Cancel取消添加。

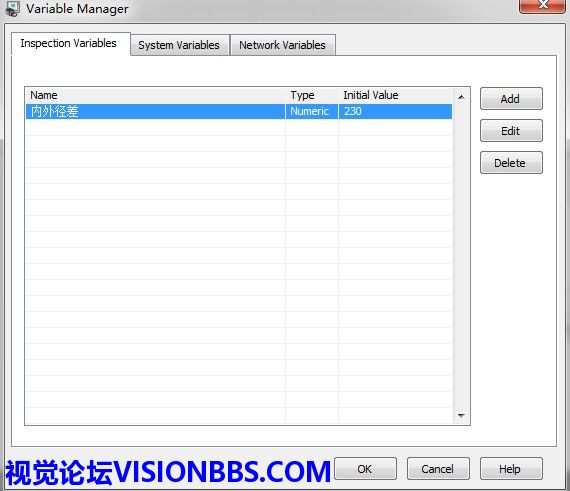

图11-34 变量管理器-添加检查变量

图11-34 变量管理器-添加检查变量

图11-34为添加检查变量后的状态，可以看到已经添加了一个名为内外径差的变量，类型为数值型，初始值为230，这里Edit按钮、Delete按钮都已经使能。点击Edit可以编辑变量，点击Delete可以删除变量。点击OK按钮，确认变量并退出变量管理器。点击Cancel则取消变量添加并退出。Help为帮助按钮。

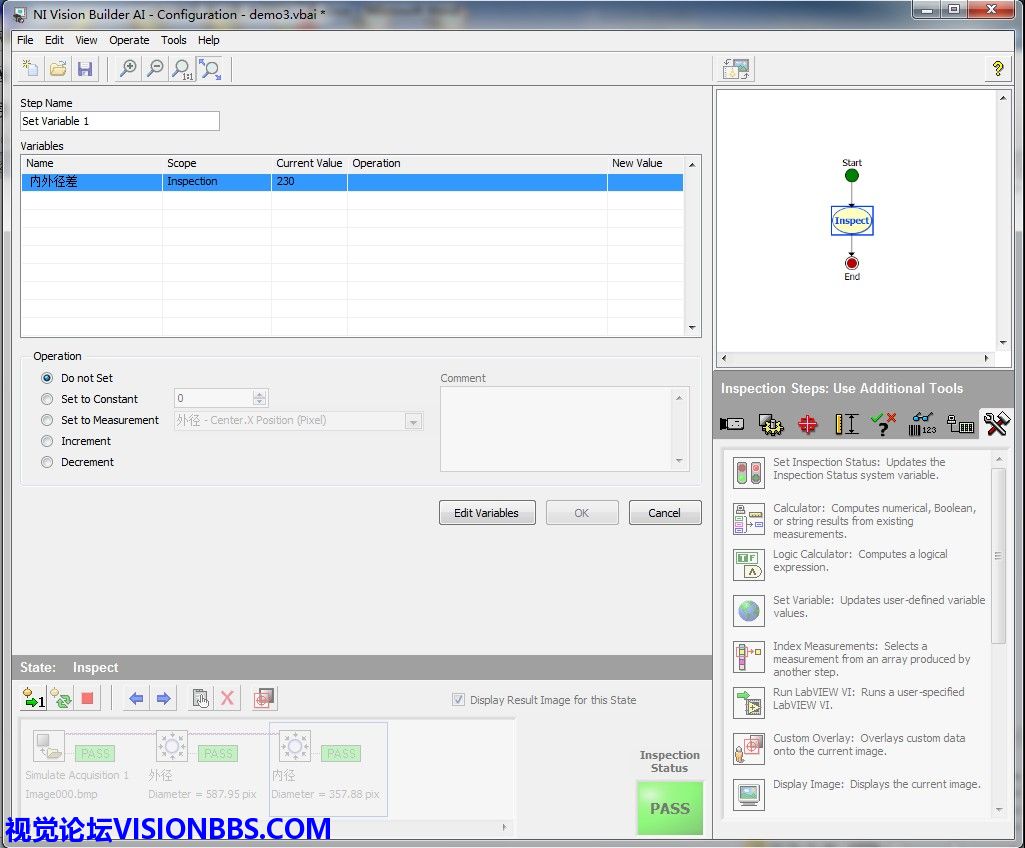

图11-35 设置变量-配置界面

图11-35 设置变量-配置界面

在设置变量的配置界面中，最上面是步骤名，中间的表格是变量栏，有Name名字、Scope范围、Current Value当前值、Operation运算、New Value新值等栏。下面的Operation运算方法中有Do not Set不设置、Set to Constant设置为常量（在后面可以设置新的常量）、Set to Measurement设置为测量（在后面的下拉列表中可以选择需要设置的测量）、Increment增加（1）、Decrement减少（1）。可以根据实际需要，选择不同的操作方法，如设置为测量，或增一、减一等。Comment备注可以用于除了Do notSet不设置外的其它操作，以添加一些注释信息，增强检查的可应用性。如果操作选择第一个不设置，则OK按钮无法生效。因此即使使用初始化值，也需要选择第二个设置为常量，然后将值设置为变量。在这里将其设置为常量230。如图11-36所示：

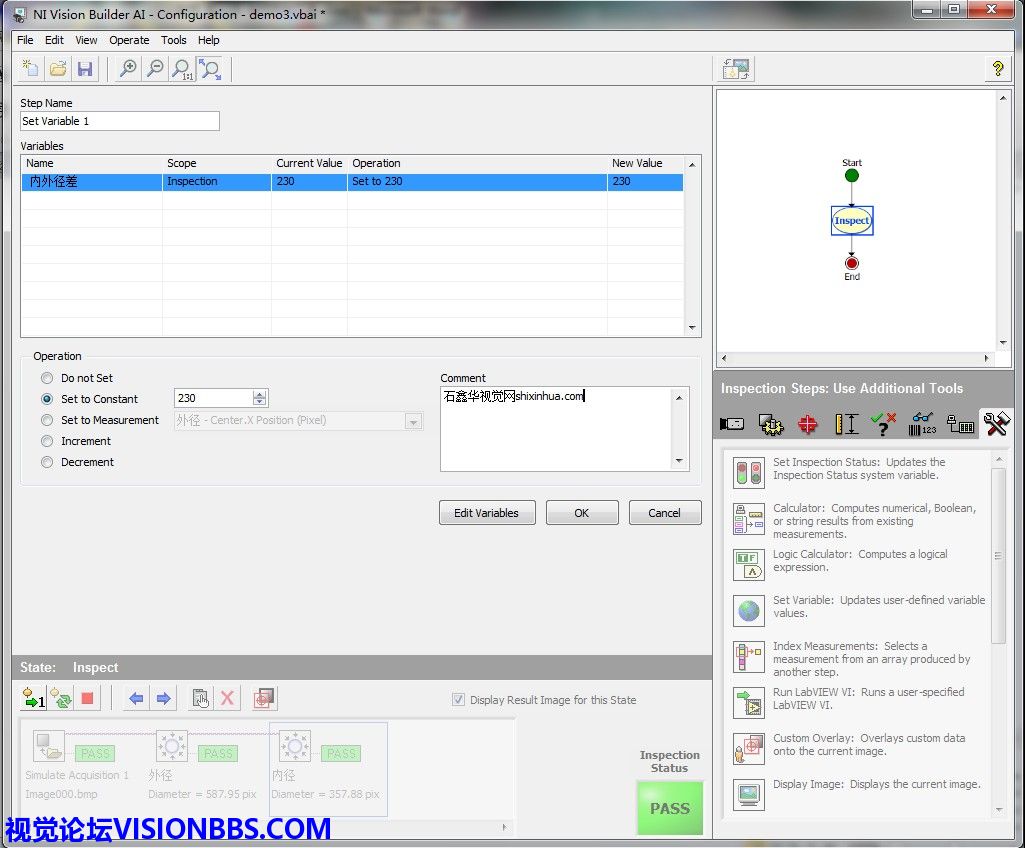

图11-36 设置变量-设置为常量

图11-36 设置变量-设置为常量

设置好变量好，点击OK确定。点击Cancel取消变量设置（变量管理器的变量不会取消）。点击Edit Variables编辑变量可以打开变量管理器，重新进行变量管理。

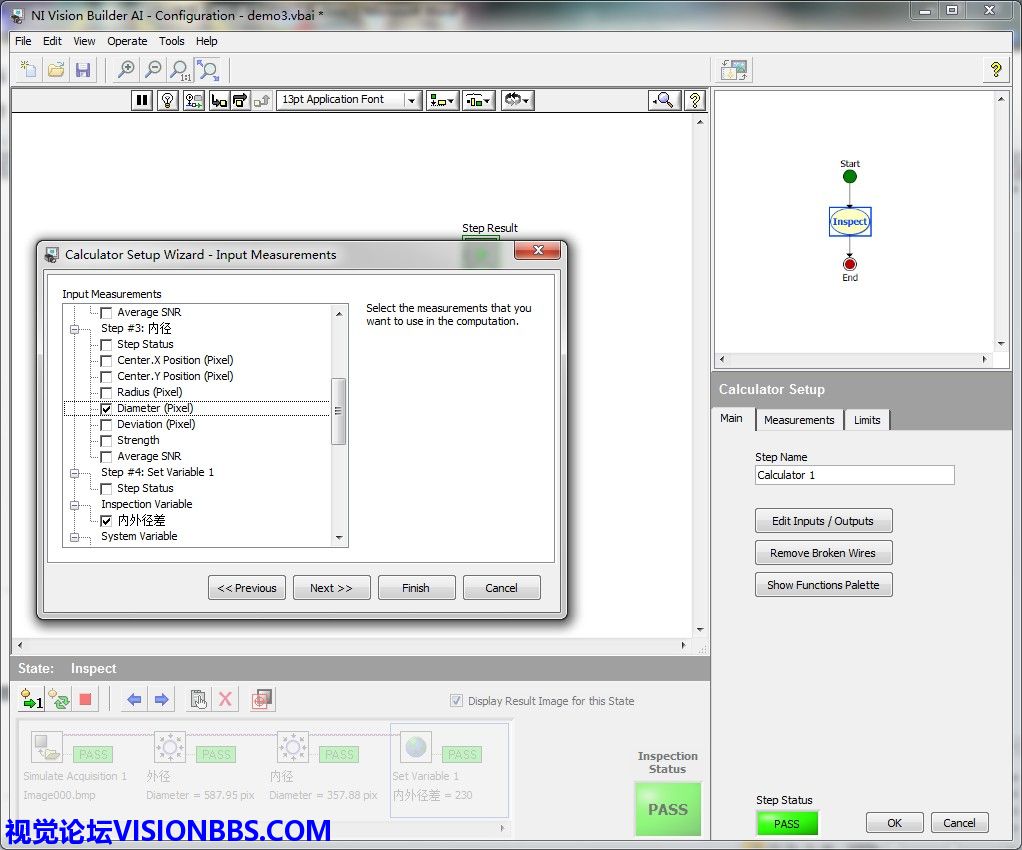

图11-37 变量用于其它步骤

图11-37 变量用于其它步骤

设置好变量后，变量就可以用于其它步骤了，如图11-37所示为一个计算步骤，其中可以看到有一个检查变量InspectionVariable内外径差，可以使用此变量用于计算，以判断某此条件是否满足。
