这两天，遇到多个人问如何测量一个不规则目标的长和宽。在这里我们来介绍一下如何测量。首先，一个不规则目标，可以是任何形状，如人参、如鞋底、如水果、蔬菜之类的，那么如何来评价目标的总长和总宽呢？可能很多人会简单的认为，最长和最宽的地方就是目标的长和宽。但是如何去界定长和宽，则没这么容易处理。因为按照一般的要求，长和宽，总是互相垂直的，所以某些情况下，最长的，可能不是最宽，最宽的又不是最长的。那如何来界定这个最长和最宽呢？这时，我们首先就要确定最长或最宽所在的角度，然后才能去测其长宽值。
对于一个不规则的目标，其角度最直接的就是惯性矩角度，在NI VISION中粒子角度解释为：
Orientation
The angle of the line that passes through the particle center of mass, defined by the X Position and Y Position coordinates, about which the particle has the lowest moment of inertia. 大概的意思就是通过粒子的质量中心（x，y）一条直线的角度，该直线方向上粒子有最小的惯性矩。
找到了这个惯性矩的角度方向，那么我们就可以认为这个是长方向，然后其垂直的方向为宽方向，然后设置ROI和这个惯性矩方向平行或垂直，即可测量惯性矩方向的最长值和最宽值。

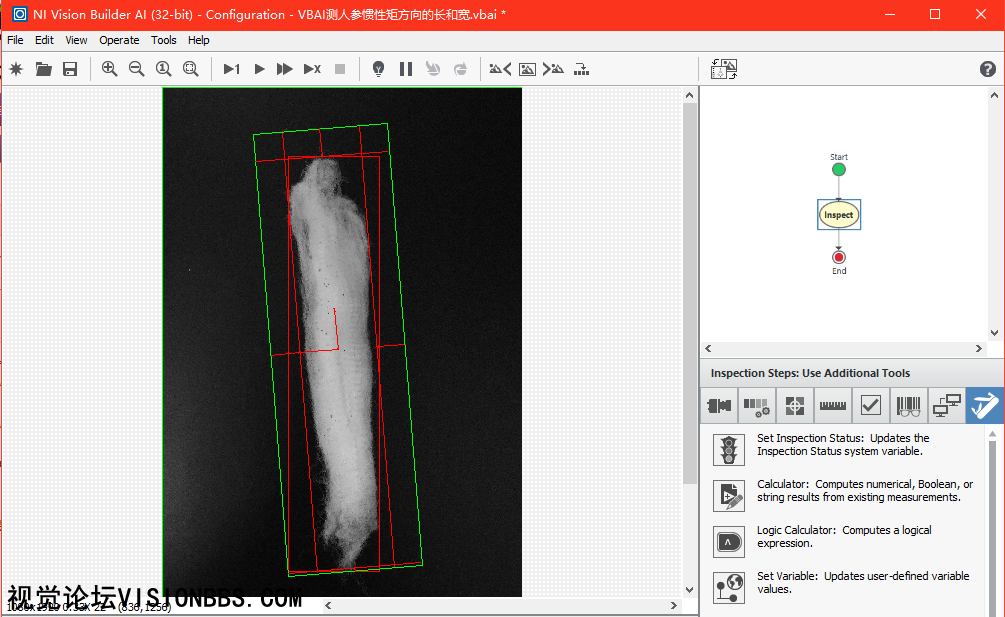

VBAI测人参惯性矩方向的长和宽
VBAI测量不规则目标长和宽
当然，也许还有其它的角度定义，或者是长宽表示方法（如最大外接矩形之类的，不过得自己想办法，NI的粒子外接矩形是不带角度的矩形，即方向是0度和90度的，不具有任一目标测量的实际作用）。VBAI测试脚本，VBAI2018版本
VBAI测人参惯性矩方向的长和宽.rar
(470.82 KB, 下载次数: 89, 售价: 1 元)
|
|
