利用两点建新坐标系 在机器视觉领域中，经常会遇到定位的项目。定位项目，最终输出的数据一般会有两个，一个是点坐标（X、Y），另一个是角度A，坐标点一定是会需要的，但是角度不一定需要。如果项目中没有涉及到旋转或是旋转可以忽略，则只需要点坐标即可。另外有些项目，不是同时需要X和Y，只需要其中一个参数也可以。常见的图像处理方法，则有模式匹配、几何匹配等匹配类的方法，还有找圆、找直边、求交点、粒子分析等查找点线特征的方法。 本示例使用的是查找两个圆，然后利用得到的两个圆心作为参考点，然后计算这两个圆心的中点，并求两圆心连线与水平方向的夹角，得到角度。利用得到的中点与角度，设置新的参考坐标系。使用这种方法，可以将充分利用两个点的坐标，然后可以将单个点的偏差降低到一半左右，等效于求两个点的平均值的方式。

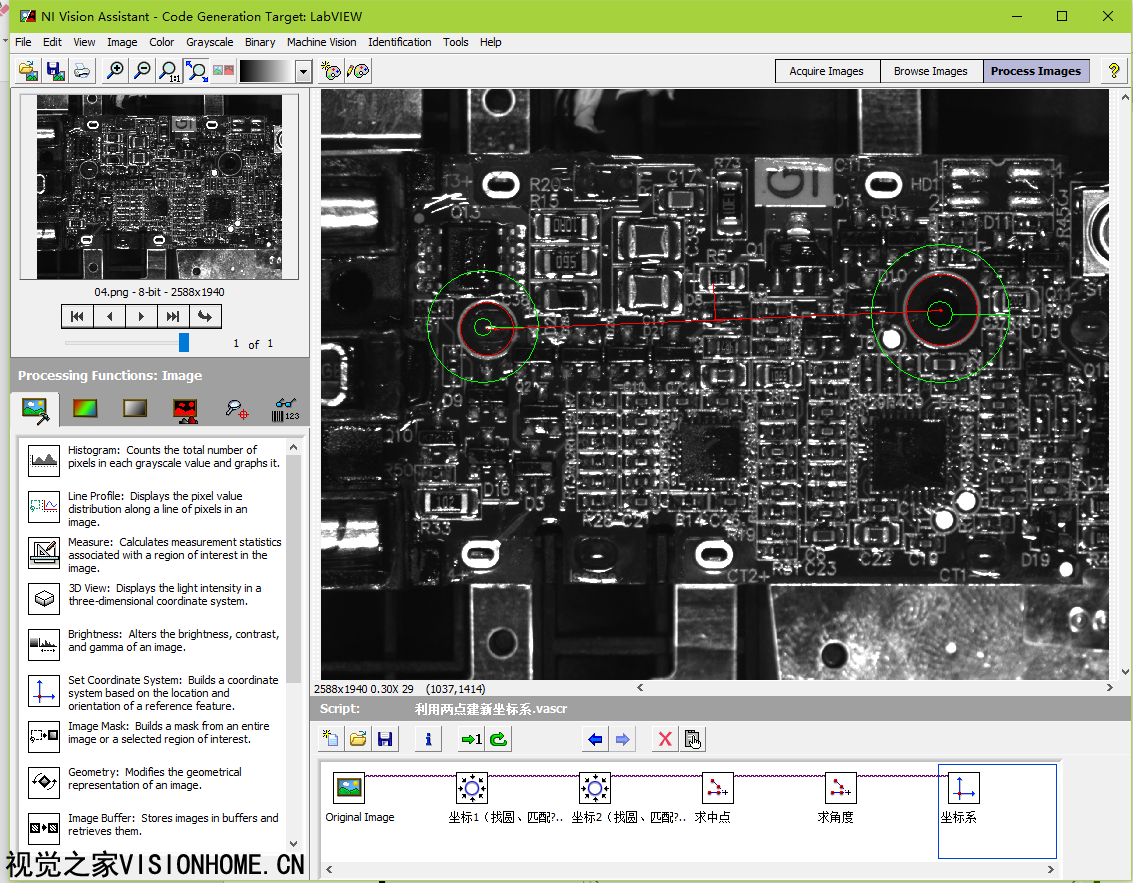

NI视觉助手中利用两点设置新坐标系
NI视觉助手中利用两点设置新坐标系 得到新的坐标系后，可以利用该坐标系去定位或查找新的目标特征等，相对于使用图像上的单个特征建立的坐标系要稳定一些。 视觉助手脚本下载：VA2017版
|
