添加并显示多个roi

Athena_linux · 发表于 2013-11-15 11:29:33

您需要登录才可以下载或查看，没有账号？注册会员

x

我知道按住ctr可以添加多个ROI。但是，如何在程序里添加多个roi，并且显示在图片上，不要overlay那种，因为我想直接用鼠标拖动来改变他们的位置和大小

林羽龙 · 发表于 2013-11-15 13:57:32

可以实现，写个VI，根据自己控制，然后将每个ROI值并成一个数组或簇，然后赋给图像属性节点的ROI。

Athena_linux · 发表于 2013-11-15 14:32:28

那样的ROI并不会显示出来的吧，那就没法拖动修改了

石鑫华视觉 · 发表于 2013-11-16 12:44:04

这个不用设置什么呀。按住CTRL画ROI后，直接拖动就OK了呀。

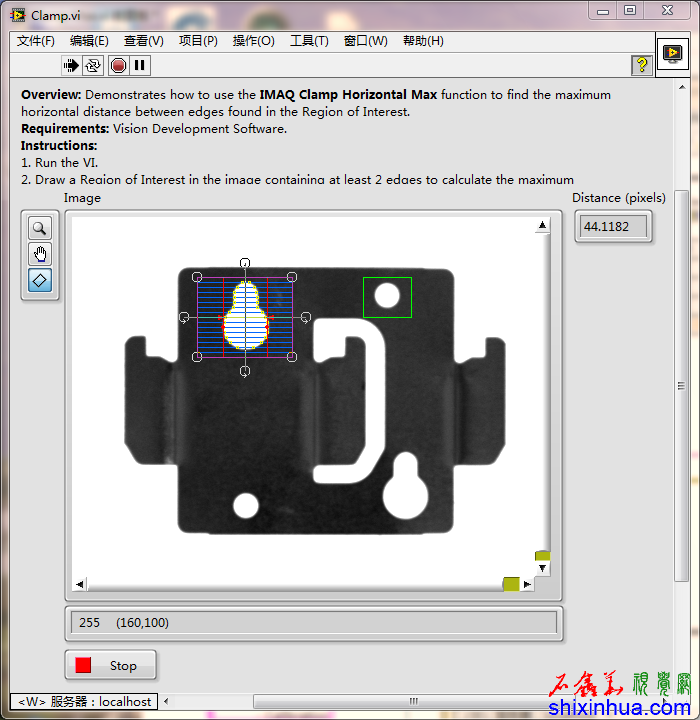

两个ROI

左边可拖动

右边可拖动

右边可拖动
至于你想要每个ROI都可以检测，那么你就需要使用IMAQ Ungroup ROIs函数，将这一个组的ROI转换成一个ROI数组（画了多个ROI的图像上的ROI是一个组），然后对每个ROI进行分别处理，就OK了。可以参考NI的例子：Clamp MAX.VI

wang4238501 · 发表于 2015-8-18 09:06:59

机器视觉，专业的石鑫华视觉http://shixinhua.com，专业的机器视觉论坛http://labviewvision.com

吴大叔 · 发表于 2015-8-30 20:30:43

机器视觉，专业的石鑫华视觉http://shixinhua.com，专业的东莞华视自动化科技有限公司http://labviewvision.com

zhiping502 · 发表于 2016-4-30 20:30:59

石鑫华视觉发表于 2013-11-16 12:44
这个不用设置什么呀。按住CTRL画ROI后，直接拖动就OK了呀。

两个ROI

非常好，非常实用，感谢分享
