2.1.4 Image Display图像显示控件信息显示栏在LabVIEW图像处理时，图像的基本信息，是需要显示出来的，如图像的分辨率、在Image控件中的显示倍率、图像的深度、类型、选择点的值、选择点的坐标等，这时就需要控制Image控件显示Image Information栏：

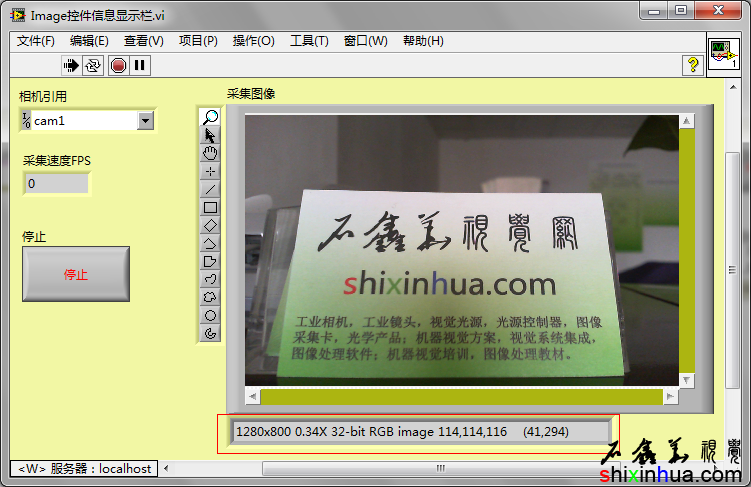

Image图像显示控件中的图像信息显示栏（红框内）
Image图像显示控件中的图像信息显示栏（红框内）

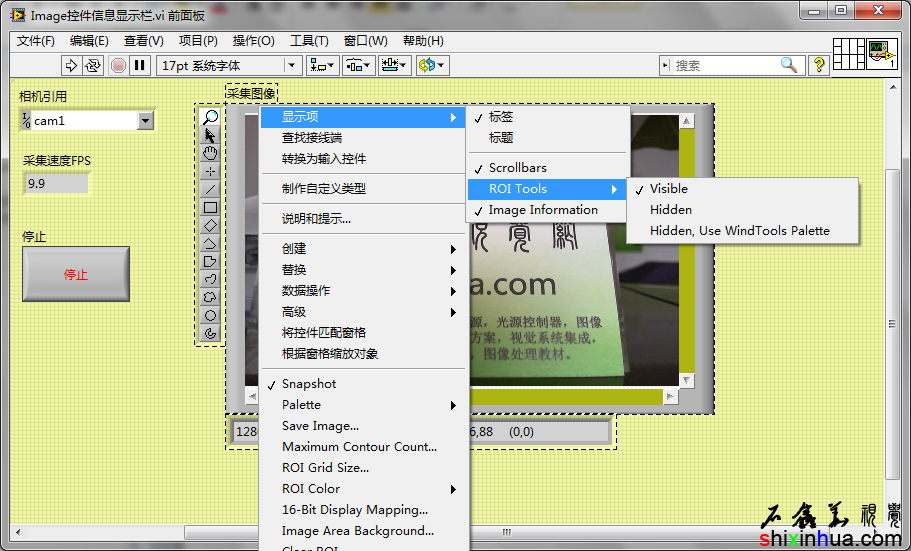

Image控件的显示项
Image控件的显示项 Image控件的显示项，共有5类，其中如标签、标题等都是LabVIEW中最基本的内容。而Scrollbars则为是否显示图像显示控制的右边和下边的滚动条。如果不勾选，则不显示。默认情况及建议都勾选显示。ROI Tools则为控制ROI工具是否显示（只控制是否显示，显示多少，请参考如何显示或隐藏ROI工具章节）。Image Information图像信息则控制是否显示图像的基本信息栏。 注意，显示项的设置是必须在停止运行的开发环境下，才可以使用的。运行状态下是不允许使用的。
所有显示项目都不显示的效果
所有显示项目都不显示的效果 图像信息的显示栏，总共有ImageSize图像大小、Zoom Factor缩放系数、Image Type图像类型、Pixel Value像素值、Coordinate Information坐标信息等几项目。这些项目可以通过在图像信息栏上点击鼠标右键进行显示控制（不是在图像显示区域，必须在图像信息栏上）：

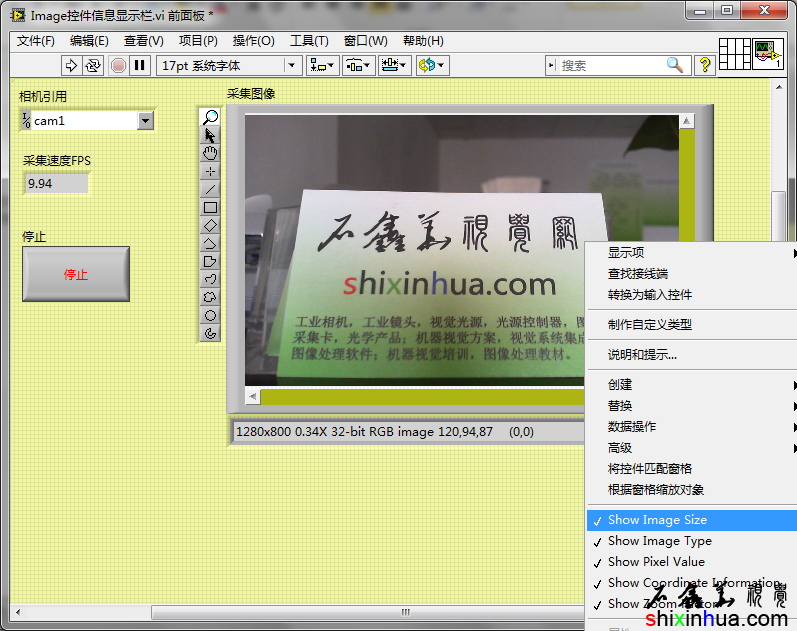

选择Image Information图像信息是否显示信息
选择ImageInformation图像信息是否显示信息
Image Information图像信息显示栏
ImageInformation图像信息显示栏 如上图所示，1280×800，为Image Size图像大小（分辨率）；0.34X为Zoom Factor缩放系数；32-bitRGB Image为Image Type图像类型；192,186,166则为当前坐标点的Pixel Value像素值；（530,445）则为当前的坐标点。

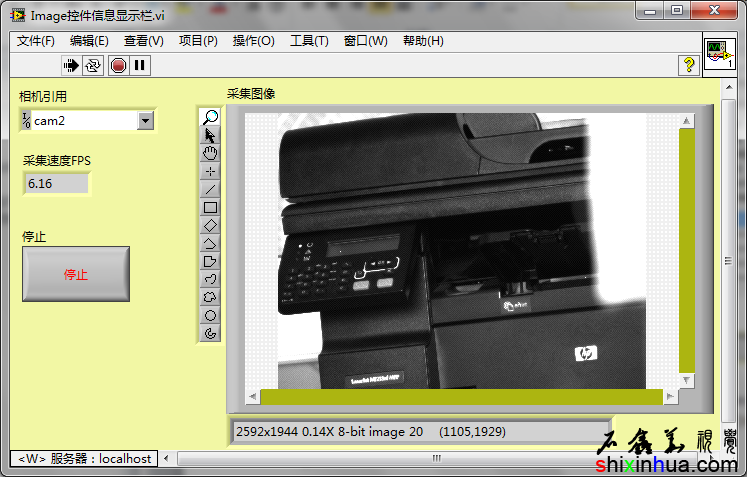

500万像素黑白相机的图像信息显示栏
500万像素黑白相机的图像信息显示栏 黑白相机的信息在像素值上，只有一个值，因为其只有一个灰度平面。所以只显示了20。其图像类型也是8-bit image，是8位的灰度图像。

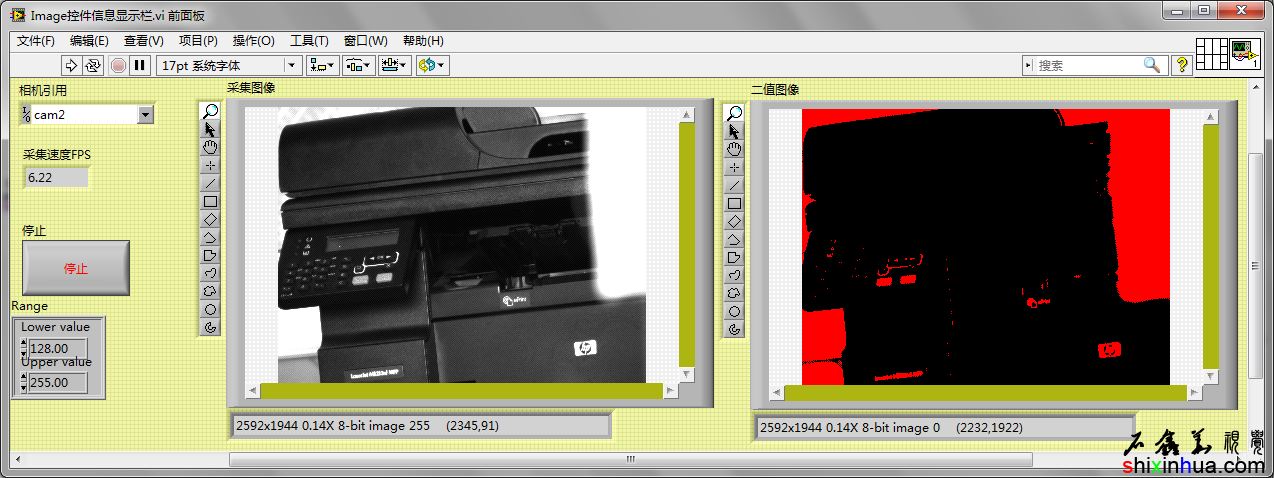

二值图像的图像信息显示栏
二值图像的图像信息显示栏 这里需要注意的是，二值图像只有0、1两个值（1值可能是使用1~255之间的任何一个值来表示，可以理解为0和非0两个值）。因为在现在的图像中，并没有2位深的图像，所以其仍然是使用8位的位深来表示图像。因此其仍然会显示为8-bit Image。如果不加处理，其保存的图像，则只有0和1两种值。这里显示为红色值，请参考调色板Palette相关的Binary模式。 图像信息显示栏，基本上使用默认的设置即可。当然，如果在一些紧凑的界面中，一些不是很重要的图像信息，则可以不显示，如模板、Mask等，则可以不显示其信息。但是对于原始图像，还是建议显示图像信息为好。
|
