关于修改本模板以用于测量应用程序的范例，见创建项目对话框中的“有限次测量”范例项目。
2. 开发者走查关于本模板开发者走查的详细信息见ni.com。
3. 系统要求LabVIEW基础版、完整版或专业版开发系统
4. 使用条件本模板适用于符合以下所有情况的应用程序：
例如，对下列应用程序采用状态机模式非常有效：
- 单个页面或包含多个选项卡的对话框。对话框的每个选项卡对应用于一种状态。用户单击特定的选项卡时，启动状态转移。对于每个选项卡，用户可执行的操作都包含在相应的状态中。
- 自动取款机(ATM)。该应用程序可能涉及以下几种状态：等待用户输入、检查请求的金额是否超过账户余额、吐钞、打印收据等。
- 执行一次测量，将结果记录至磁盘，然后等待其他用户操作的应用程序。该应用程序可能涉及以下几种状态：等待用户输入、执行测量、记录数据、显示数据等。

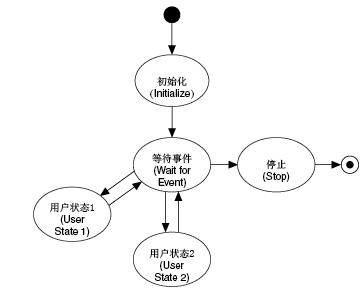

5. 概述注：
- 上图中的每一种状态对应于Main.vi中条件结构的一个分支。同时，每种状态：
- 执行某项操作
- 通过向While循环的移位寄存器传递指令，指定状态机的下一个状态。
- 初始化完成后，状态机转移至"Wait for Event"状态。该状态通过事件结构等待前面板发生改动。用户单击按钮时，由LabVIEW识别该事件，然后切换至事件结构的相应分支。接着由该分支发起状态转移，转移至相应的状态。
- 每种状态可以访问一个数据簇。簇中包含的数据类型通过Data.ctl定义。
- State.ctl是一个自定义类型，罗列了有效的状态。用自定义类型实现状态转移的方法限制了可能的转移操作数量，减小了状态机陷入不可识别状态的可能性。
- 只有Stop状态可以使应用程序停止运行。这种设计可以避免应用程序意外关闭或不完全关闭，原因是：
- 仅当用户需要停止应用程序时，才会运行关闭代码。
- 关闭代码总是运行直到彻底完成。
- 同一时间只运行一种状态，由于采用了单个While循环，所有任务按相同速度执行。如需实现按多种速度执行或并行执行的任务，可考虑采用“队列消息处理器”或“操作者框架”模板，上述模板均可在创建项目对话框中找到。
- "Wait for Event"状态是唯一能识别用户输入的状态。程序接收用户输入时，状态机必须处于该状态下。
6. 运行本模板- 在项目浏览器窗口，打开并运行Main.vi。
- 单击各前面板控件，显示不同的弹出对话框。
7. 修改本模板确定需求对本模板进行自定义之前，应确定以下问题：
- 应用程序包含哪些状态？该问题的答案决定了需要添加的状态。
- 对于每一种状态，下一个状态是什么？该问题的答案决定了发送至While循环移位寄存器的枚举型Next State的值。
单个状态在一定条件下可转移至多个状态。例如，模板的"Wait for Event"状态可根据用户输入转移至另一状态。 - 每一种状态需要访问何种类型的数据？该问题的答案决定了需要添加至Data.ctl的数据类型。
- 可能出现哪些错误，应用程序应该如何响应这些错误？该问题的答案确定了错误处理的工作量。
添加初始化代码按照下列步骤为应用程序初始化添加代码：
- 选择条件结构的Initialize条件分支。
- 为应用程序初始化添加代码。例如，可能需要打开一个磁盘文件用于记录，可能需要对Data.ctl中的数据设定初始值。
- 确定待转移的下一个状态。默认情况下，"Initialize"状态转移至"Wait for Event"状态：
根据应用程序的需求，用户可修改该代码，转移至其他状态。
添加启动状态转移的控件- 在前面板上添加一个控件。
- 选择条件结构的"Wait for Event"分支。
- 在事件结构中添加事件分支。

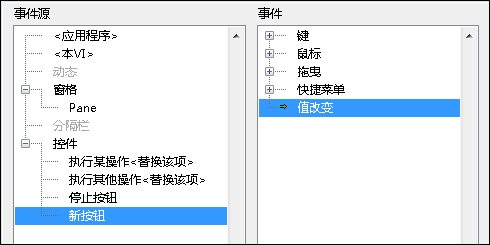

- 配置事件结构：当新控件的值发生变化时，触发事件。例如：
- 单击确定。LabVIEW会在事件结构中创建一个分支。
- 在分支中，为新控件拖曳程序框图接线端。
- 确定用户与该控件交互后待转移的状态，将枚举型的值设为这个状态，然后连线至Next State输出隧道：
待转移的状态不存在的情况下，需要添加状态。
添加状态按照下列步骤，添加状态：
- 更新State.ctl自定义控件，其中包含有效状态：
- 选定一个State.ctl枚举型，然后打开自定义类型：
LabVIEW会显示控件编辑器窗口。 - 在状态枚举型中为新状态添加项。
- 输入新状态的名称。例如：
- 单击控件外的区域，保存名称。
- 选择文件鐀用改动。
- 将状态添加至状态机：
- 在Main.vi的条件结构中添加一个分支。
- 为该状态添加执行代码。完成该步骤时，需注意下列事项：
- 通过“按名称解除捆绑”和“按名称捆绑”函数访问和修改状态数据：
- 将函数的错误接线端与错误移位寄存器相连。
- 连线“假”常量至布尔输出隧道。只有"Stop"状态可以使循环停止运行。

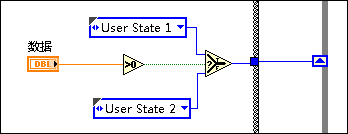

- 必须为每种状态设定待转移的下一个状态。将下一个状态的值连接至"Next State"输出隧道。连入该接线端之前，还可以按条件实现一定的逻辑。下图显示了这种逻辑的范例：
上述代码中，如数据大于0，则下一个状态为User State 1。否则，下一个状态为User State 2。如需实现更高级的条件逻辑，可采用条件结构。 - 确保应用程序在一定条件下可转移至这种新的状态。
修改状态可访问的数据类型按照下列步骤修改状态可访问的数据类型：
- 选定一个Data.ctl枚举型，然后打开自定义类型：
LabVIEW会显示控件编辑器窗口。 - 按需求定制控件。
- 选择文件鐀用改动。
添加关闭代码将关闭代码添加至条件结构的"Stop"分支。该分支是唯一能使应用程序停止执行的分支，因此必须确保添加至该分支的代码在应用程序停止之前执行。这样做可以防止意外关闭和不完全关闭。
关闭代码通常实现下列任务：
- 关闭全部打开的引用，释放内存。
- 刷新使用中的缓冲区。
- 向硬件输入通道写入安全值。
添加错误处理默认情况下，任意函数的错误输出接线端返回错误时，本模板将停止执行。根据应用程序的需求，可能要忽略特定的错误，或实现更高级的错误处理。按照下列步骤，添加错误处理：
- 添加一个错误状态。
- 在错误状态中，按照需求创建处理错误的代码。
- 对于其他状态，确保出错时转移至错误状态。例如：
删除用户界面如应用程序不需要用户界面，可按照下列步骤删除用户界面：
- 删除全部前面板输入和显示控件。
- 删除Main.vi中条件结构的"Wait for Event"分支。
- 上一步操作会删除默认分支，默认分支会在条件选择器跳转至未知分支时执行。为便于错误处理，必须将另一个分支设为默认。
- 修复断线。
也可从State.ctl中删除Wait for Event。这一操作可确保状态机永远不会试图转移至这个已被删除的状态。不过在删除操作之前，应该为应用程序中所有设为该种状态的枚举型添加一项注释。保存更改后的State.ctl，枚举型的值会更新。如有需要，可输入新的状态，或对原有状态进行更改。
